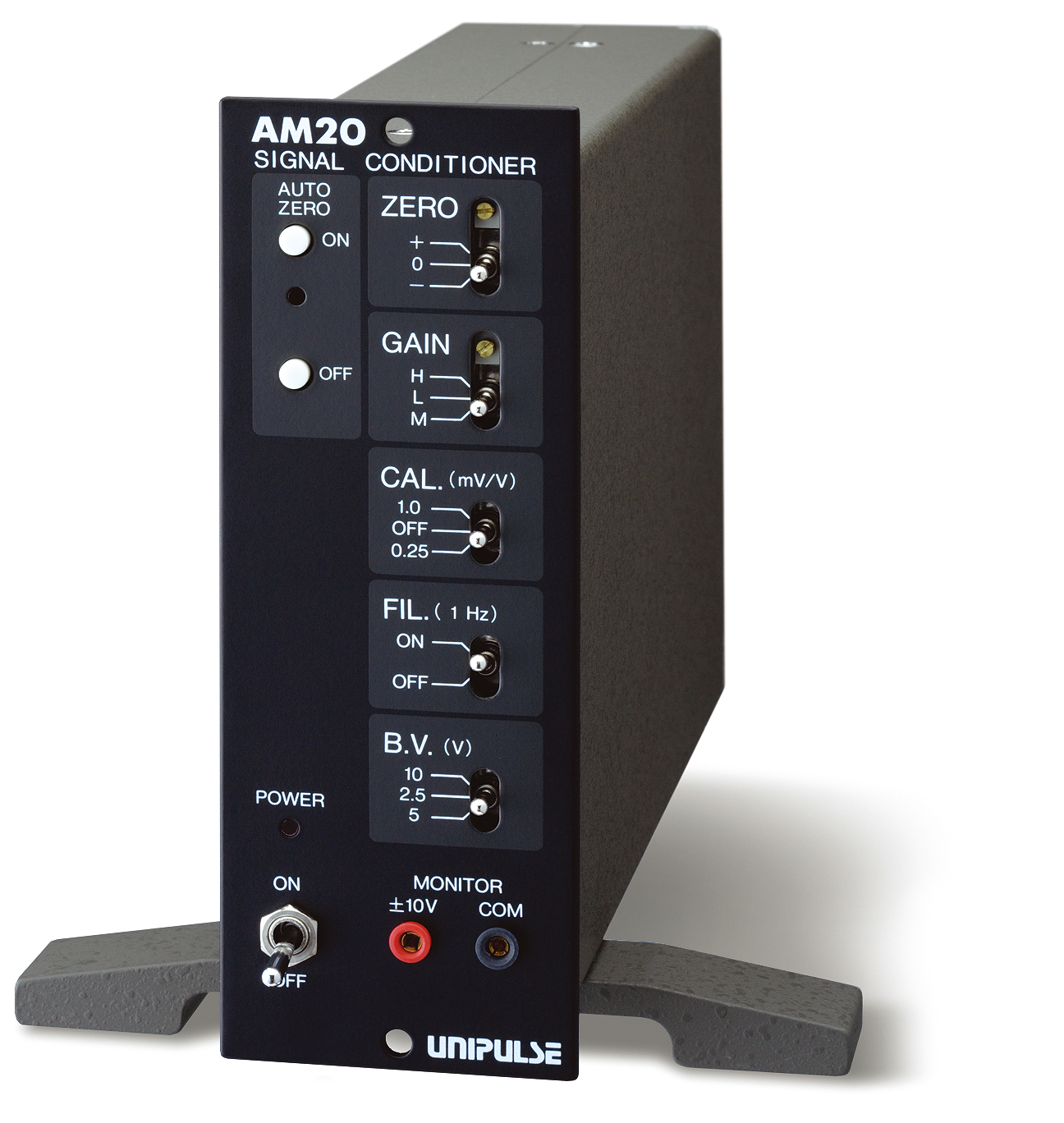

製品概要
ストレンゲージ式センサ用のブリッジ印加電源を内蔵した汎用直流増幅器です。圧力、荷重、トルク、変位などの計測に最適です。標準の電圧出力に加えて、電流出力、電子式オートゼロを搭載しており、アプリケーションの幅が広がる1台です。
仕様
| 適合変換器 | 各種ストレンゲージ式センサ ブリッジ抵抗60 Ω ～ 2 kΩ |
|---|---|
| 印加電圧 | ･ 電圧：DC 10/ 5/ 2.5 V ±5% ･ 出力電流：10 V時120 mA 以内 その他の電圧にて50 mA 以内 |
| ゼロ調整範囲 | ±6 mV RTI ±0.6 mV/V(印加電圧10 V時)20回転トリマー |
| ゲイン調整範囲 | 0.35 mV/V ～ 3.1 mV/Vの範囲の入力を10 Vとできる(印加電圧10 V時) |
| ローパスフィルタ | 1 HzおよびPASS ベッセル型ローパスフィルタ(-12 dB/oct.) PASS時応答は25 kHz/-3 dB 以上 |
| 電圧出力 | ±10 V （±20 mA 以内） |
| 電流出力 | 電流：4 ～ 20 mA （負荷抵抗：500 Ω 以下） |
| 出力抵抗 | 0.1 Ω 以内 |
| 較正電圧 | 0.25 mV/Vおよび1 mV/V ±0.1% |
| ゼロドリフト | 0.2 μV/℃ RTI 以内(最大感度時) |
| ゲインドリフト | 0.01%/℃以内 |
| ノイズ | 0.1 ～ 1 Hzにて・・・0.2 μVp-p（RTI）以内 全帯域にて・・・15 μVp-p（RTI）以内 |
| 非直線性 | 0.005%/FS 以内 |
| 印加電源ドリフト | 0.003%/℃ 以内 |
| オートゼロ範囲 | ±10 V（±5 V、±2 V、±1 V 注文時指定） |
| 分解能 | 12 bit(±1/2000) |
| オートゼロ指令 | 前面パネルON/OFFスイッチ及び外部制御信号による(パルス幅50 mS以上の負パルス) |
| 所要電源 | AC 100 V ±10% 50/60 Hz 約 10 VA |
| 使用条件 | ･ 使用温度範囲：0 ～ +50℃ ･ 保存温度範囲：-40 ～ +85℃ ･ 湿度：80% RH 以下(結露不可) |
| 外形寸法 | 49.5(W)×138(H)×180(D) mm（突起部含まず） |
| 重量 | 約 1.4 ㎏ |
| 付属品 | ・AC入力コード (1本) ・予備ヒューズ(0.5 A) (1個) ・ミニドライバ (1個) ・圧着端子 (11個) ・取扱説明書 (1冊) |
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
