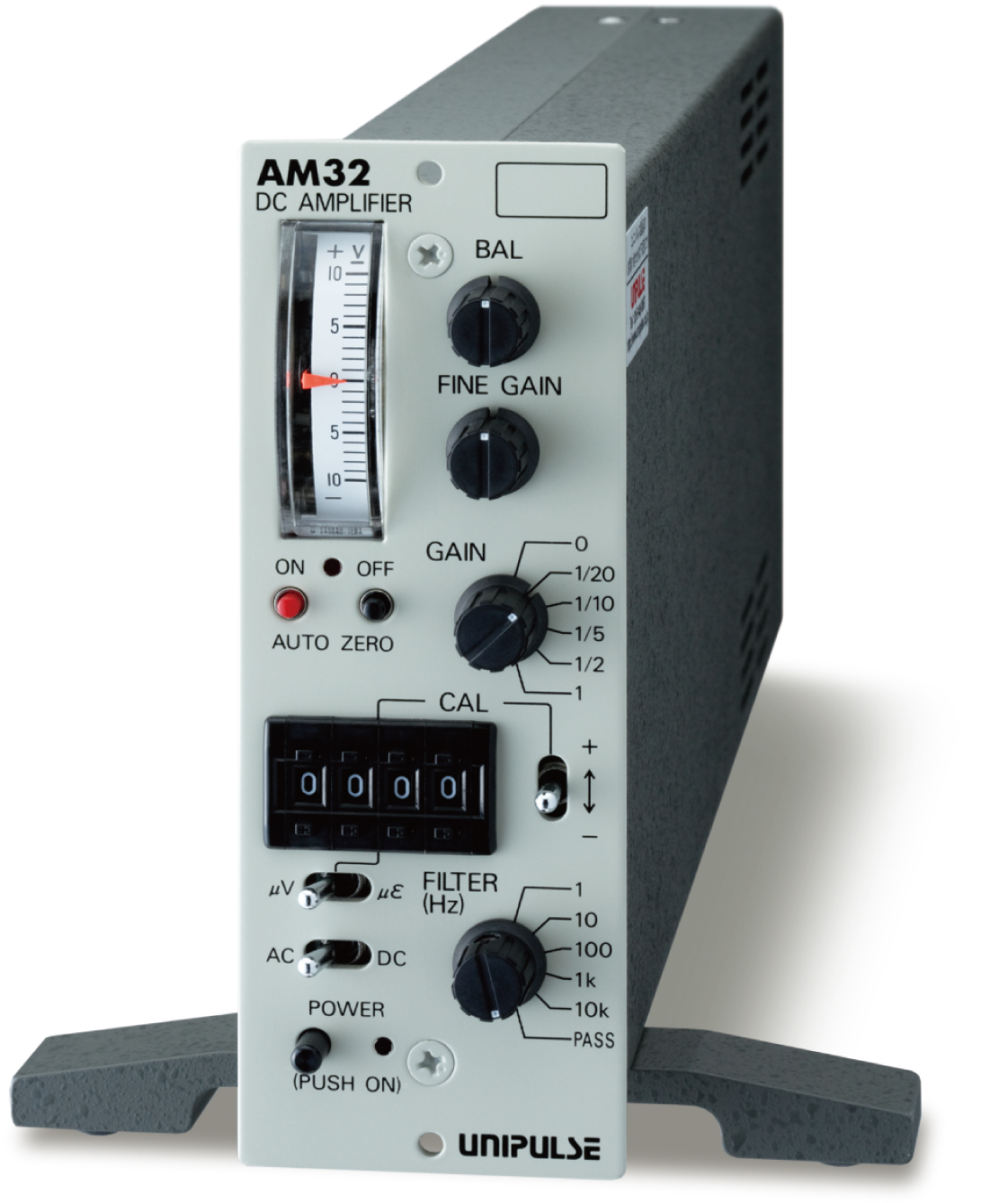

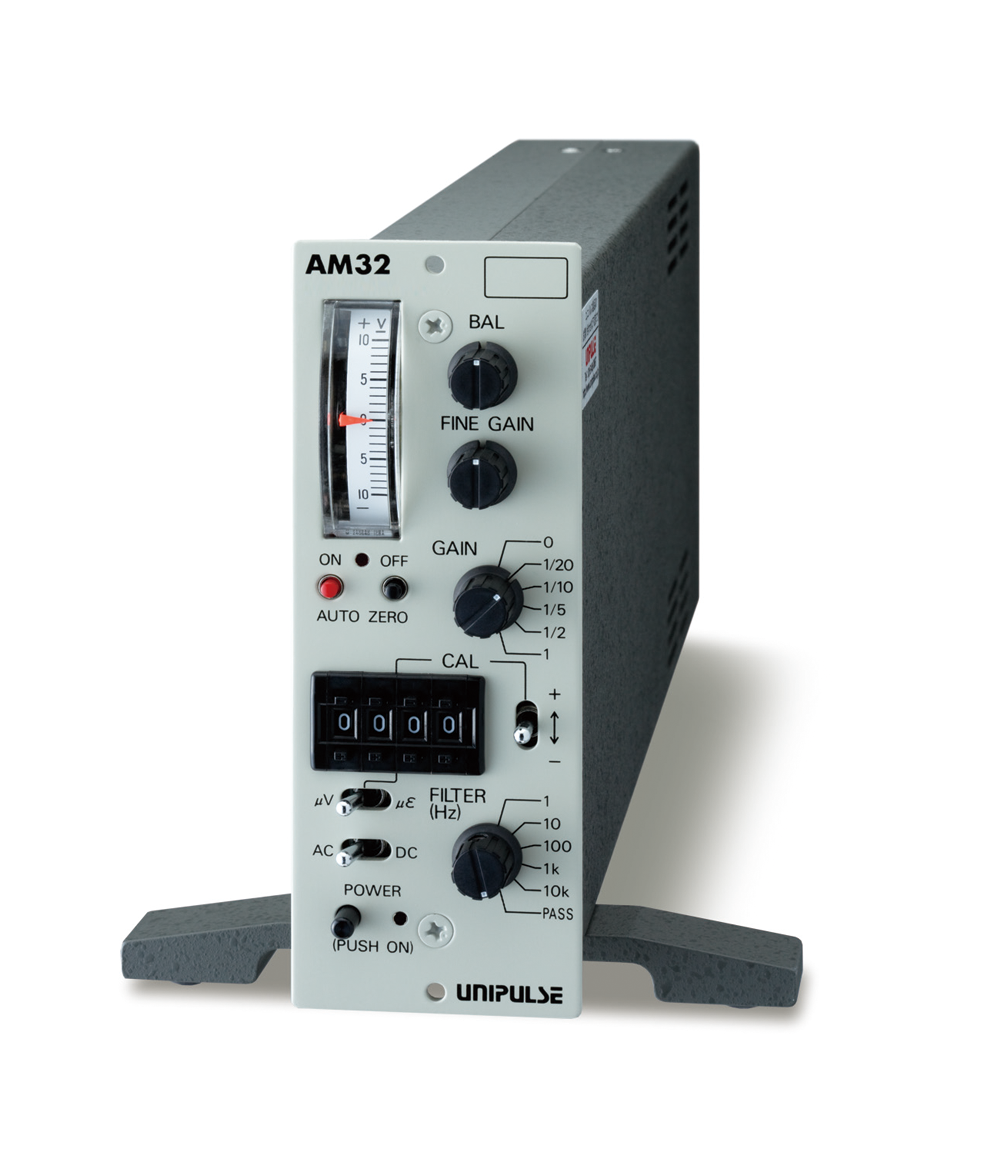

製品概要
仕様
適合入力抵抗 | 60 Ω ~ 2 kΩ |
---|---|
印加電圧 | 電圧:DC 2.5, 5, 10, 15, 20 V ±0.2% 出力電流:50 mA 以下 |
平衡調整範囲 | 印加電圧10 Vにて±1.5 mV/V |
入力電圧範囲 | 0 ~ ±100 mV |
入力抵抗 | 10 MΩ 以上(平衡差動直結型) |
電圧増幅度 | 最大10000倍 |
ゲイン調整範囲 | 粗調整:0, 1/20, 1/10, 1/5, 1/2, 1/1……誤差±0.2% 微調整:各レンジの1 ~ 1/6を可変できる |
ゼロドリフト | ±0.5 μV/℃ RTI 以内(電源投入30分経過後) |
ゲインドリフト | 測定値の±50 ppm/℃ 以内(電源投入30分経過後) |
ノイズ | 全帯域にて・・・入力換算30 μVp-p(RTI)以内 1 kHz帯域にて・・・入力換算2.5 μVp-p(RTI)以内 10 Hz帯域にて・・・入力換算0.5 μVp-p(RTI)以内 |
非直線性 | ±0.01% FS 以内 |
出力電圧 | ・ 電圧出力0 ~ ±10 V (±30 mA 以内) 出力抵抗0.2 Ω(BNCコネクタ出力) ・ 電圧出力0 ~ ±10 V (±5 mA 以内) 出力抵抗300 Ω(バインディングポスト出力) |
応答特性 | DC ~ 100 kHz/-3 dB |
ハイパスフィルタ (ACモード時) |
0.5 Hz(-3 dB) ±15% -6 dB/OCT. |
ローパスフィルタ | 1, 10, 100, 1K, 10k Hz(-3 dB) ±15%及びPASS ベッセル型(-12 dB/OCT.) |
較正値 | ひずみ較正/±1 ~ 9999×10-6 ひずみ 電圧較正 ±1 ~ 9999 μV 設定方式 4桁デジタルスイッチによる 精度 ±0.2%±0.5×10-6 ひずみ(ひずみ較正) ±0.5%±5 μV(電圧較正)*入力信号に重畳 |

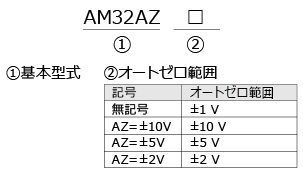

外部制御 | 電子式オートゼロ機能 ・オートゼロ範囲:±1 V(±10 V, ±5 V, ±2 V 注文時指定) ・分解能 12 bit(±1/2000) ・オートゼロ指令:ONおよびOFF、パネル面スイッチおよび外部信号(パルス幅50 ms 以上の負のパルス) |
消費電力 | 10 VA typ. |
使用条件 | ・ 周囲温度:0 ~ +50℃ ・ 周囲湿度:85% RH 以下(結露不可) |
所要電源 | AC 100 V ±10% 50/60 Hz 約 10 VA |
外形寸法 | 49.5(W)×138(H)×310(D) mm(パネル厚は含み、突起部寸法は含みません) |
重量 | 約 1.9 kg |
付属品 | ・ AC入力コード (1個) ・ 予備ヒューズ(0.5 A) (1個) ・ CA8(BNC-ワニグチグリップケーブル1.5 m) (1本) ・ 取扱説明書 (1冊) |
オートゼロ性能 | |
オートゼロ動作範囲 | ±10% FS |
---|---|
内部基本分解能 | 12 bit(±1/2000) |
オートゼロ指令 | 前面パネルON/OFFスイッチ及び外部制御信号による(パルス幅50 mS 以上の負パルス) |
電子式オートゼロ機能は、前面パネルのプッシュスイッチもしくは外部制御信号によって瞬時にゼロ点調整が行えます。
別売品
製品名 | |
CA3Y31 | 片端PRCコネクタ付(6芯)入力ケーブル 3 m |
---|---|
CA451 | 両端PRCコネクタ付(6芯)入力ケーブル 5 m |
CA7 | BNC付同軸ケーブル 1.5 m |
CA8 | 片端ワニ口クリップ付ケーブル 1.5 m |
