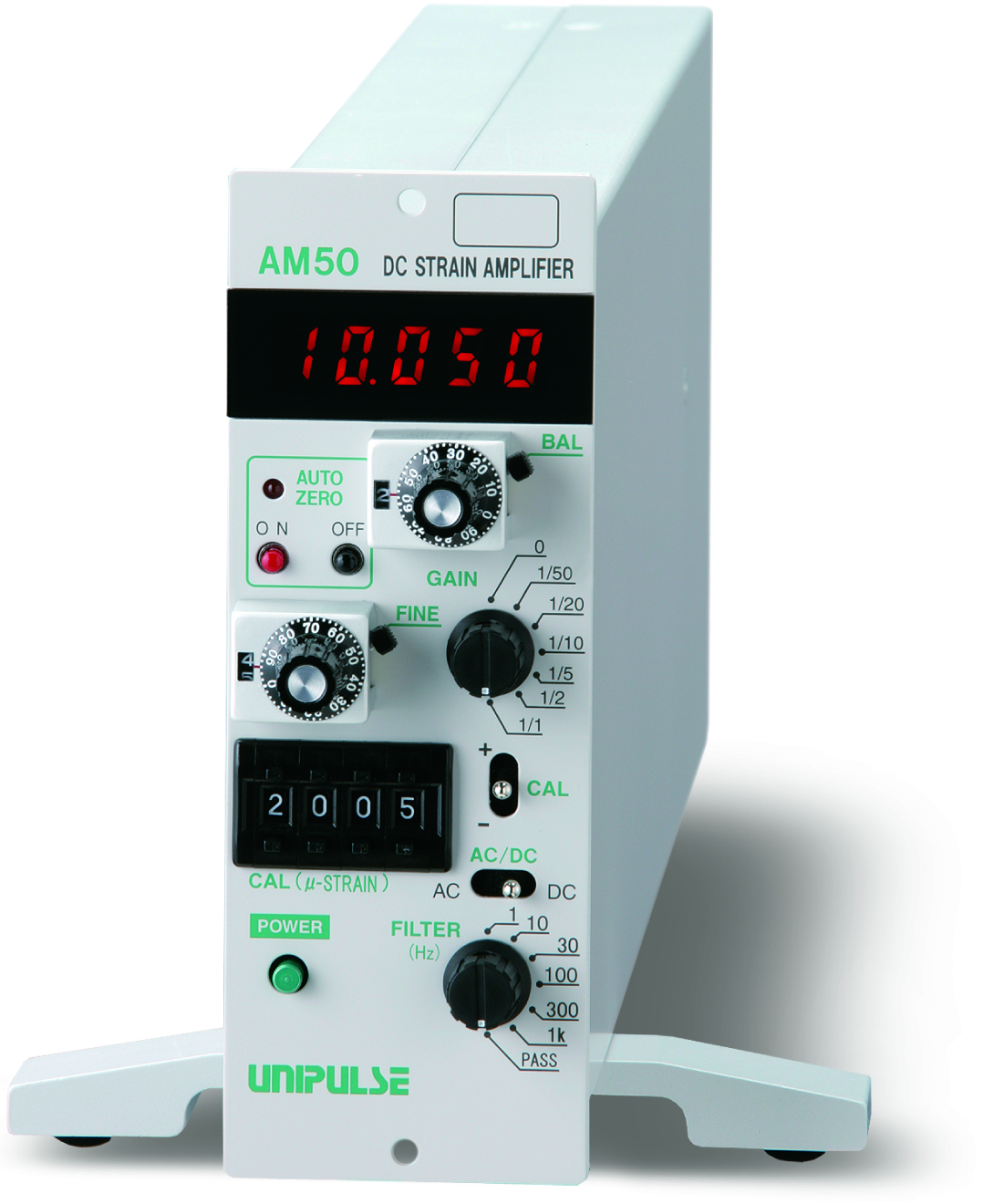

製品概要
DC~20kHzの帯域で最大10000倍の高利得です。(34~10000倍に可変できます)電子式オートゼロ機能によりゼロ調整がワンタッチで行なえます。不要なノイズ成分を除去することができるローパスフィルタを装備し、1,10,30,100,300,1kHzより選択できます。
ひずみゲージ式センサの不平衡電圧の調整を行なえるBAL調整機能、デジスイッチで設定された分の較正値が入力信号に重畳できるCAL値設定機能などを装備し、さまざまな実験、計測に応用できます。
仕様
適合入力抵抗 | 60Ω~2kΩ |
---|---|
印加電圧 | DC:2.5、5、10、15V±0.3% 出力電流:50mA以内 |
ゼロ調整範囲 | ±1.5mV/V ダイヤル付10回転トリマーポテンショメータ |
ゲイン調整範囲 | 粗調整:0 1/50 1/20 1/10 1/5 1/2 1/1……誤差±0.2% 微調整:各レンジの1/1~1/6を可変できる |
オートゼロ | 動作範囲:±1V 基本分解能:12bit(±1/2000) |
入力電圧範囲 | 0~±100mV |
入力抵抗 | 10MΩ以上(平衡差動直結型) |
電圧増幅度 | 最大10000倍 |
ゼロドリフト (ゲイン最大時) |
入力換算にて±0.3μV/℃RTI以内(電源投入後30分経過後) |
ゲインドリフト | 0.01%/℃以内(電源投入後30分経過後) |
ノイズ (ゲイン最大時) |
20μVp-pRTI以内(全帯域) 6μVp-pRTI以内(1kHz帯域) 0.8μVp-pRTI以内(10kHz帯域) |
非直線性 | ±0.01%/FS以内 |
出力信号 | ・ BNCコネクタ(2系統):電圧出力0~±10V ±5mA 出力抵抗0.2Ω ・ 外部入出力コネクタ:電圧出力0~±10V ±30mA 出力抵抗300Ω |
応答特性 | DC~約20kHz/-3dB |
ハイパスフィルタ | 0.5Hz(-3dB) ±15% -6dB/oct.(ACモード時) |
ローパスフィルタ | 1, 10, 30, 100, 300, 1KHz (-3dB) ±15%およびPASS ベッセル型ローパスフィルタ(-12dB/oct.) |
較正値 | ひずみ較正:±1~9999×10-6ひずみ(入力信号に重畳) 精度:±0.2%±0.5×10-6ひずみ 設定方式:4桁デジタルスイッチによる |
外部入出力 | AUTO ZERO ON/OFF, ±CAL ON/OFF, 電圧出力, 電源入力 |
電圧モニタ | ・表示器:文字高8mm 7セグメント赤色LEDによる数字表示 ・表示値:-19999~19999 符号:最上位桁にマイナス表示 ・単位:V固定 ・最小目盛:1,2,5,10(四捨五入) |
使用条件 | ・ 使用温度範囲:0~+40℃ ・ 保存温度範囲:-30~+80℃ ・ 湿度:85%RH以内(結露不可) |
電源電圧 | AC100V±10% 50/60Hz |
消費電力 | 10VA typ |
外形寸法 | 49.5(W)×138(H)×310(D)mm(突起部含まず) |
重量 | 約1.6kg |
付属品 | ・ AC入力コード (1個) ・ 付属ヒューズ(0.5A) (1個) ・ CA8(BNC-ワニグチグリップケーブル1.5m) (1本) ・ 取扱説明書 (1冊) |
別売品
製品名 | |
CA3Y31 | 片端PRCコネクタ付(6芯)入力ケーブル 先端柳線 3m |
---|---|
CA451 | 両端PRCコネクタ付(6芯)入力ケーブル 5m |
CA7 | 両端BNC付同軸ケーブル 1.5m |
CA8 | BNC-ワニグチグリップケーブル1.5m |
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
