製品概要

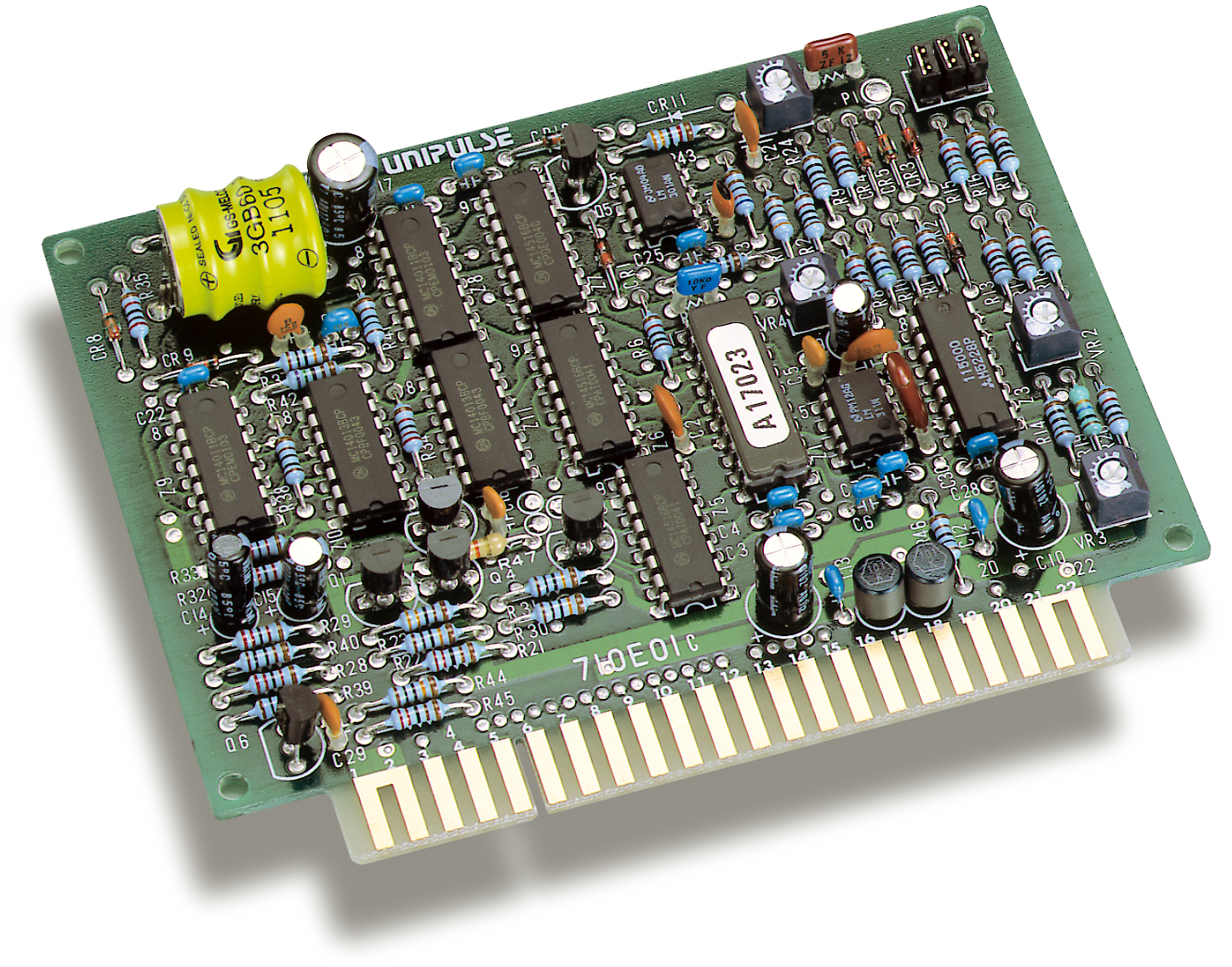

アナログ信号の自動ゼロ調整を行うための回路で、LC610・LC612などの後段に接続して使用できます。
信号の入力および出力端子を持ち、外部信号(オートゼロ指令信号)により、任意の入力電圧に対して出力ゼロとすることができます。ゼロドリフトの補正または任意点をゼロ出力とし、その点よりの増減量の計測、もしくはその点での動的現象の観測などの目的で使用します。
保護回路を持ち、電源OFF後もそれまでのゼロ点のメモリは保存されます。

仕様

入力電圧 ±10 V
入力抵抗 10 MΩ 以上
入力電流 300 mA 以内
ゲイン 1±0.1%
出力電圧 ±10 V( ±5 mA 以内)
出力抵抗 0.2 Ω 以下
オートゼロ動作範囲 ±10 V(内部ストラップ変更により±1 V, ±2 V, ±5 V)
オートゼロON/OFF指令信号 接点またはオープンコレクタゲートなどによる負パルス
パルス幅5 mS 以上
オートゼロ所要時間 約 5 mS/V
オートゼロ分解能 12 bit(約 ±1/2000)
入出力応答性 10 kHz/-3 dB 以上
オフセット電圧 ±2 mV 以内
ゲインドリフト 0.005%/℃ 以内
ゼロドリフト 0.005%/FS/℃ 以内
メモリの保存 電池によるメモリバックアップ
(1000時間以上)
所要電源 DC ±15 V ±5% 約 30 mA
使用条件 温度:精度保証-10 ~ +40℃ 動作保証-20 ~ +60℃ 保存-40 ~ +85℃
湿度:80% RH 以下(結露不可)
