製品概要
DS252は、ユニパルス製ウェイングインジケータやデジタルインジケータとSI/F（2線式シリアルインターフェイス）で接続することができるデータレコーダです。インジケータのデータをCFカードにCSV形式で保存することができ、パソコンでのデータ解析が容易に行なえます。また、BCD入力やRS-232Cインターフェイスにより様々な機器のデータをプリントすることができます。
特長
DS252は、ユニパルス製ウェイングインジケータやデジタルインジケータと SI/F※1により簡単に接続できるペーパーレスプリンタです。記録データはCFカードにCSV形式で保存！パソコンでのデータ解析が容易にできます。
（※1 SI/F：弊社製インジケータに標準装備されているシリアルインターフェイスです。）
CFカードに大量記録
インジケータの重量データや荷重データ、DS252の統計演算データをCFカードに大量記録。128 MByteのCFカードでロール紙約 400本分※2記録可能。カードがないときも内部メモリにロール紙1本分以上保持が可能です。
（※2 ロール紙1本に8000行印字が可能。）
記録データはCSV形式

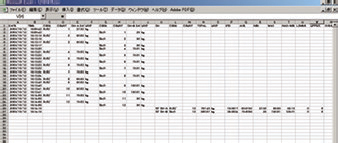

記録データは扱いやすいCSV形式。Microsoft Excelなどでそのまま編集できます。
銘柄テーブル機能
あらかじめ2桁の番号に対応する銘柄名を登録しておき、フロントパネルキーやオプションからその番号を入力するだけで登録された銘柄で記録することができる機能です。銘柄名は6桁まで、英数字、カタカナ、記号で表記できます。銘柄毎の分類集計が各チャンネル最大32種類可能です。
高度な統計演算機能
記録データの合計、小計、最大、最小、平均、標準偏差などの演算機能を搭載しています。また、度数分布により、データのばらつきの程度を把握することができます。
簡単操作＆パソコンによる銘柄名登録
・LCDディスプレイに設定項目が表示されますので、ディスプレイを見ながらフロントパネルキーにより簡単に設定操作ができます。
・DS252の銘柄名をCFカードに保存することができます。また、逆に、CFカードに保存されている銘柄名をDS252に書き込むこともできます。面倒な銘柄名登録作業がパソコンでもできるので大変便利です。
選べるインターフェイス
SI/Fを標準で2 ch装備。経済的な2連記録が可能です。また、オプションに
RS-232C、BCD入力を用意。様々な機器のデータを記録できます。
RS-232C、BCD入力を用意。様々な機器のデータを記録できます。

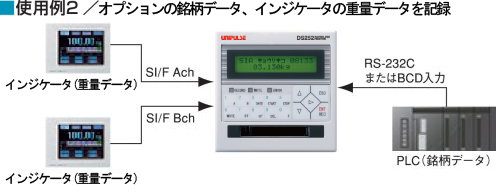

キースイッチからの入力により、A ch, B chともに銘柄付きの計量値として記録できます。A chの銘柄データはオプションからも入力できます。
各部の名称
仕様
カードスロット部 ｜ ファイル仕様 ｜ ファイル書き込み方法 ｜ 表示部 ｜ 設定部 ｜ 主な機能 ｜ 外部入力信号 ｜ インターフェイス ｜ 一般性能 ｜ 付属品
| カードスロット部 | |
| カード仕様 | コンパクトフラッシュカード（TYPEⅠまたはTYPEⅡ） |
|---|---|
| 供給電源 | 5 V |
| 使用可能カード | 512 MByte以下（FAT16） |
| ファイル仕様 | |
| ファイル形式 | CSVフォーマットのテキストファイル |
|---|---|
| ファイル名 | ddhhmmss.csv（dd：日、hh：時、mm：分、ss：秒） |
| ファイル書き込み方法 |
| ･ キースイッチ（WRITE→ENT）による書込 ･ キースイッチ（GT→ENT）による書込 ･ リアパネル入力（WRITE端子）による書込 ･ リアパネル入力（GT端子）による書込 ･ 内部メモリフルによる書込 ･ 記録回数設定による書込 ･ 設定時刻による書込 |
| 表示部 | |
| メイン表示 | 16桁×2行 モノクロ液晶表示器 字高4.3 mm |
|---|---|
| サブ表示 | LED x 3 RECORD（緑）：データ記録中 WRITE（緑）：カード書き込み中 ERROR（赤）：エラー表示 |
| 設定部 | |
| 設定方法 | フロントパネルキー |
|---|---|
| 主な機能 | |
| データ記録方法 | ･ キースイッチ（REC）による記録 ･ リアパネル入力（REC端子）による記録 ･ 自動記録指令による記録（SI/F、RS-232C） ･ インターバル設定による自動記録（1 ～ 9999秒） |
|---|---|
| データ記録内容 | 日付、時刻、計量値、銘柄（6桁）、回数（1 ～ 9999回）、 小計（9桁）、合計（9桁）、バッチトータル、最大値、最小値、平均、標準偏差、レンジ（最大-最小）、度数分布、エラー、オーバー |
| 機能 | 合計/小計記録、バッチトータル、銘柄分類、抹消記録、オーバー記録、インターバル記録、連動記録 |
| 外部入力信号 |
| ･ Ach （1）COM、（2）REC、（3）WRITE、（4）ST、（5）GT ･ Bch （8）COM、（9）REC、（10）WRITE、（11）ST、（12）GT |
| インターフェイス （オプションは1機能のみ搭載可） | |
| SIF | 2線式シリアルインターフェイス（標準2 ch装備） |
|---|---|
| BCI | BCDパラレルデータ入力インターフェイス（オプション） |
| 232 | RS-232Cコミュニケーションインターフェイス（オプション） |
| 一般性能 | |
| 電源電圧 | DC 24 V±15% |
|---|---|
| 消費電流 | 150 mA 以下 |
| 突入電流 | 10 A (800 μsec) typ. |
| 使用条件 | 温度 使用温度範囲：0 ～ +40℃、保存温度範囲：-20 ～ +70℃ 湿度 85％ RH 以下（結露不可） |
| 外形寸法 | 96（W）×96（H）×110（D）mm（突起部含まず） |
| 重量 | 約 0.8 kg |
| 付属品 | |
| ミニドライバ | 1本 |
|---|---|
| BCD入力コネクタ | 1個 (BCD入力オプション搭載時) |
| 取扱説明書 | 1冊 |

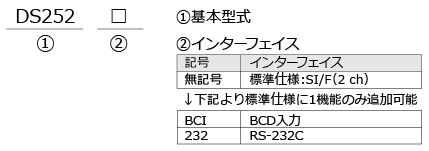

オプション
| 製品名 | |
| 232 | RS-232Cコミュニケーションインターフェイス |
|---|---|
| BCI | BCDパラレルデータ入力インターフェイス |
別売品
| 製品名 | |
| CF128M | CFカード 128 MByte |
|---|---|
| CF-ADP | CFカードアダプタ（ATA TYPEⅡ） |
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
