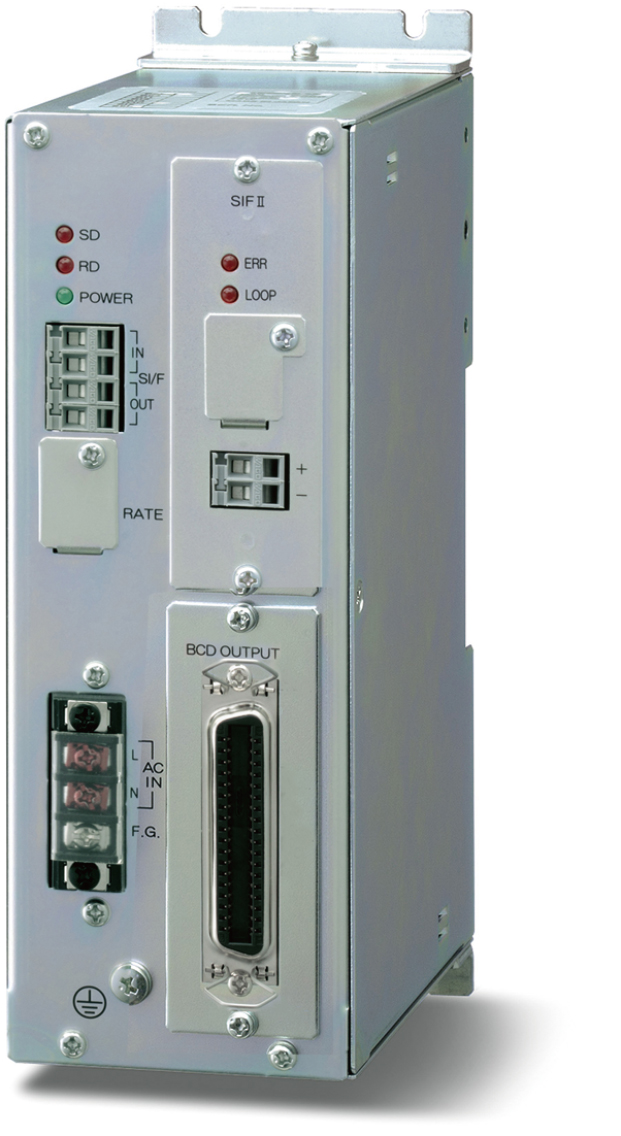

製品概要
外部機器との接続に便利なマルチ変換器です。シリアルパラレル変換、D/A変換など、インターフェイスの組み合わせによってさまざまな信号変換が可能です。

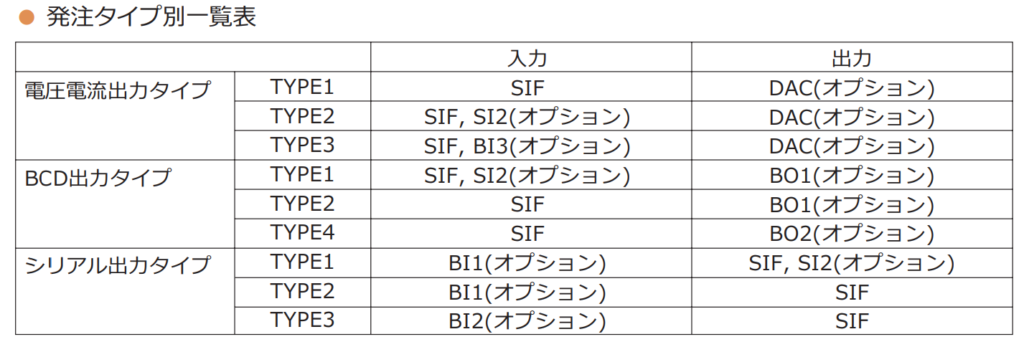

■ 電圧電流出力タイプ：（DAC搭載）
・SI/FまたはSI/FⅡ上の弊社製指示計の重量値に比例した電圧・電流信号を出力（SI/FⅡはSI2搭載時）
・BCDデータを電圧・電流信号に変換して出力（BI3搭載時）
■ BCD出力タイプ：（BO1またはBO2搭載）
・弊社製指示計の重量値・設定値・銘柄・累積値をBCDパラレルデータに変換して出力（BO1搭載時、設定値・銘柄・累積値はSI2搭載時）
■ シリアル出力タイプ（BI1またはBI2搭載）
・PLCなどからのBCD設定値をSI/FⅡ上の弊社製指示計に出力（BI1＆SI2搭載時）
・BCDの重量データをSI/F上の弊社製プリンタや表示器に出力（BI1またはBI2搭載時）
仕様
入力 ｜ 出力 ｜ 表示部 ｜ 設定部 ｜ 一般性能 ｜ 付属品
| 入力 | |
| SIF | SI/F 2線式シリアルインターフェイス |
|---|---|
| SI2（オプション） | SI/FⅡ 2線式高速双方向シリアルインターフェイス （SIFと同時に入力した場合、SI2を優先します。） |
| BI1（オプション） | BCDパラレルデータ入力インターフェイス |
| BI2（オプション） | BCDパラレルデータ入力インターフェイス |
| BI3（オプション） | BCDパラレルデータ入力インターフェイス （SIFと同時に入力した場合、SIFを優先します。） |
| 出力 | |
| SIF | SI/F 2線式シリアルインターフェイス （BI1またはBI2搭載時のみ出力となります。 入力のSIFは使用できません。） |
| SI2（オプション） | SI/FⅡ 2線式高速双方向シリアルインターフェイス （BI1搭載時のみ出力となります。） |
| DAC（オプション） | 電圧出力 出力範囲：0 ～ 1.25 V、0 ～ 2.5 V、 0 ～ 5 V、0 ～ 10 Vの4レンジ 電流出力 出力範囲：4 ～ 20 mA 分解能 1/10000 |
| BO1（オプション） | BCDパラレルデータ出力インターフェイス |
| BO2（オプション） | BCDパラレルデータ出力インターフェイス |
| オプション搭載可能数2（ただし入力1、出力1） ・2つ搭載する場合、以下の組み合わせが可能です。SI2＆DAC、SI2＆BO1、BI1＆SI2、 BI3＆DAC ・入力に標準搭載のSIFのみご使用いただく場合は、入力オプションは必要ありません。 出力オプションをDAC、BO1、BO2から1つ搭載してください。 ・BI1搭載時、出力にSIFのみご使用いただく場合は、SI2オプションは必要ありません。 |
|
| 表示部 | |
| 通信状況表示 | RD：データ受信時に点灯 SD：データ送信時に点灯 |
異常表示 | ERR：SI/FⅡの回線エラー時に点灯 LOOP：SI/FⅡのループエラー時に点灯 |
|---|---|
| 設定部 | |
| 設定方法 | C110リモートコンソールユニット（別売品）またはディップスイッチ *C110が使用できるのは、DACオプション搭載時のみです。 |
|---|---|
| 設定項目 | ■電圧電流出力タイプ（DAC搭載時） ＜リモートコンソールユニット（別売品）＞ 電流電圧調整モード、D/A出力モード、符号反転、 D/Aゼロ出力重量値、D/Aフルスケール重量値、設定値LOCK ＜スイッチ＞ BI3：論理切換、入力速度切換 DAC：出力選択、D/A出力モード、D/Aフルスケール重量値 SI/FⅡ：GID ■BCD出力タイプ（BO1またはBO2搭載時） ＜スイッチ＞ SI/FⅡ：GID、OID ■シリアル出力タイプ（BI1またはBI2搭載時） ＜スイッチ＞ BI1：小数点位置、入力速度切換 BI2：入力速度切換、論理切換 SI/FⅡ：GID、OID、データ送信モード |
| 一般性能 | |
| 電源電圧 | AC 100 ～ 240 V（+10％ -15％）（フリー電源 50/60 Hz） |
|---|---|
| 消費電力 | 7 W typ. |
| 突入電流 | 20 A、1.5 msec：AC 100 V 平均負荷状態 （常温、コールドスタート時） 50 A、1.5 msec：AC 240 V 平均負荷状態 （常温、コールドスタート時） |
| 使用条件 | 使用温度範囲：-10 ～ +40℃ 保存温度範囲：-20 ～ +80℃ 湿度：85％ RH 以下（結露不可） |
| 外形寸法 | 67（W）×184.6（H）×120（D）mm（突起部含まず） |
| 重量 | 約 1.2 kg |
| 付属品 | |
| AC入力コード（公称定格 125 V）3 m | 1 |
|---|---|
| 端子台接続用ミニドライバ | 1 |
| 取付金具（本体に装着済） | 2 |
| 取扱説明書 | 1 |
| BCD入力コネクタ（BI1、BI2、BI3オプション搭載時） | 1 |
| BCD出力コネクタ（BO1、BO2オプション搭載時） | 1 |

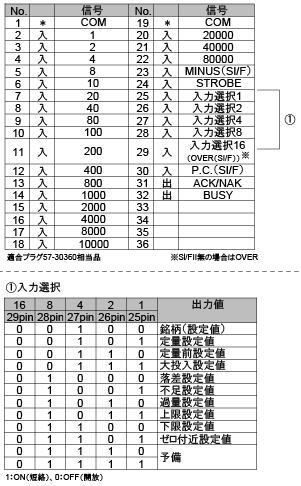

■BI1コネクタピンアサイン

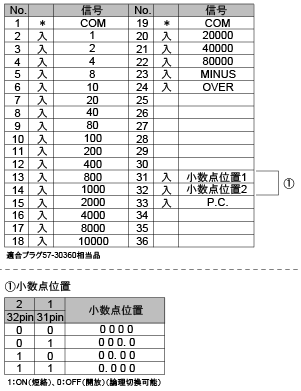

■BI2コネクタピンアサイン

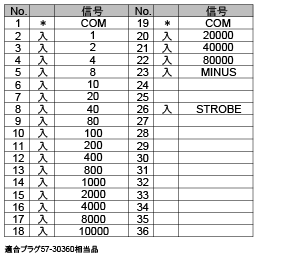

■BI3コネクタピンアサイン

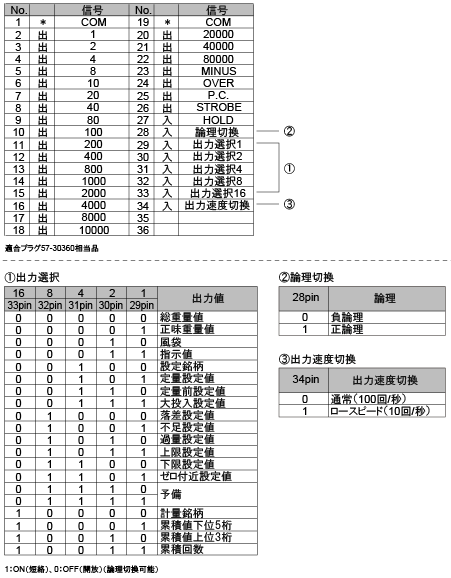

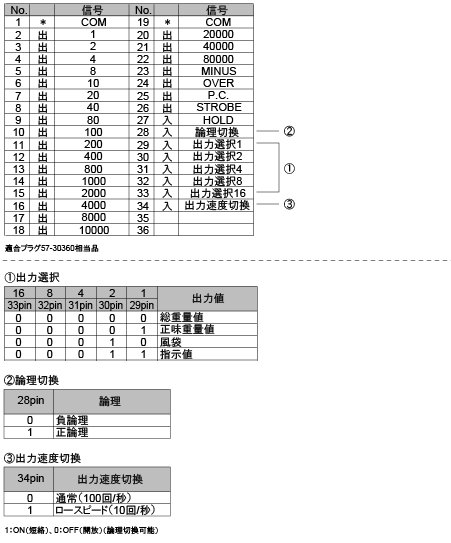

■BO1コネクタピンアサイン

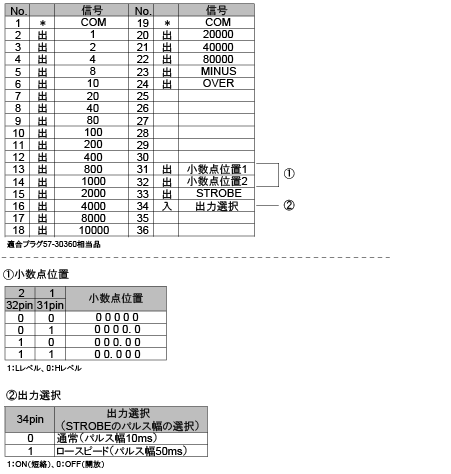

■BO2コネクタピンアサイン
オプション
| 製品名 | 詳細 |
| 入力オプション | |
| SI2 | 2線式高速双方向シリアルインターフェイス |
|---|---|
| BI1 | BCDパラレルデータ入力インターフェイス |
| BI2 | BCDパラレルデータ入力インターフェイス |
| BI3 | BCDパラレルデータ入力インターフェイス |
| 出力オプション | |
| SI2 | 2線式高速双方向シリアルインターフェイス |
| DAC | D/Aコンバータ |
| BO1 | BCDパラレルデータ出力インターフェイス |
| BO2 | BCDパラレルデータ出力インターフェイス |
| オプション搭載可能数2（ただし入力1、出力1） ・2つ搭載する場合、以下の組み合わせが可能です。SI2＆DAC、SI2＆BO1、BI1＆SI2、BI3＆DAC |
|
別売品
| 製品名 | 詳細 |
| C110 | リモートコンソールユニット |
|---|---|
| CA325AC3P-B3 | AC入力コード3 m |
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
