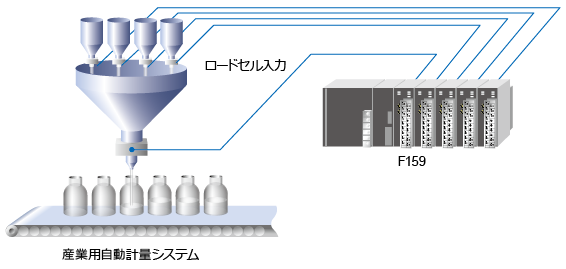

製品概要
NJシリーズの接続可否について
CPUユニット(NJ301/NJ501):ver.1.06以降接続可能
Sysmac Studio: ver.1.07以降接続可能
仕様
アナログ部 | |
端子台入力 | 6線式(+EXC、+S、-S、-EXC、+SHIELD、+SIG、-SIG) (リモートセンス方式) |
---|---|
印加電圧 | DC 10 V±5% 出力電流120 mA 以下 (350 Ω系ロードセル4ヶまで並列接続可能) |
ゼロ調整範囲 | 0 ~ 2mV/V 粗調:粗調整回路によるデジタルコントロール 微調:デジタル演算による自動調整方式 |
ゲイン調整範囲 | 0.3 ~ 3.2 mV/V 粗調:粗調整回路によるデジタルコントロール 微調:デジタル演算による自動調整方式 |
最小入力感度 | 0.3 μV/count |
精度 |
非直線性:0.01% FS 以内(Typ 0.005% FS 常温) ゼロドリフト:0.2 μV/℃ RTI 以内(Typ 0.15 μV/℃) ゲインドリフト:15 ppm/℃ 以内(Typ 5 ppm/℃) |
アナログフィルタ | ベッセル型ローパスフィルタ(-12 dB/oct.) カットオフ周波数 2, 4, 6, 8 Hzより選択 |
A/D変換器 | ⊿Σ方式 速度500回/秒 分解能…24 bit(バイナリー) |
最小指示分解能 | 1/10000(1/4目盛有効時) 1/40000(1/4目盛無効時) |
表示部 | |
状態表示 |
RUN:正常動作時に点灯 ERC、ERH:初期設定、CPU本体関連、ユニット固有などの異常時に点灯。CJ1/CJ2/NJの仕様に準ずる WERR:重量異常のステータスがONのとき点灯 OUT1:出力1がONのとき点灯 OUT2:出力2がONのとき点灯 |
---|---|

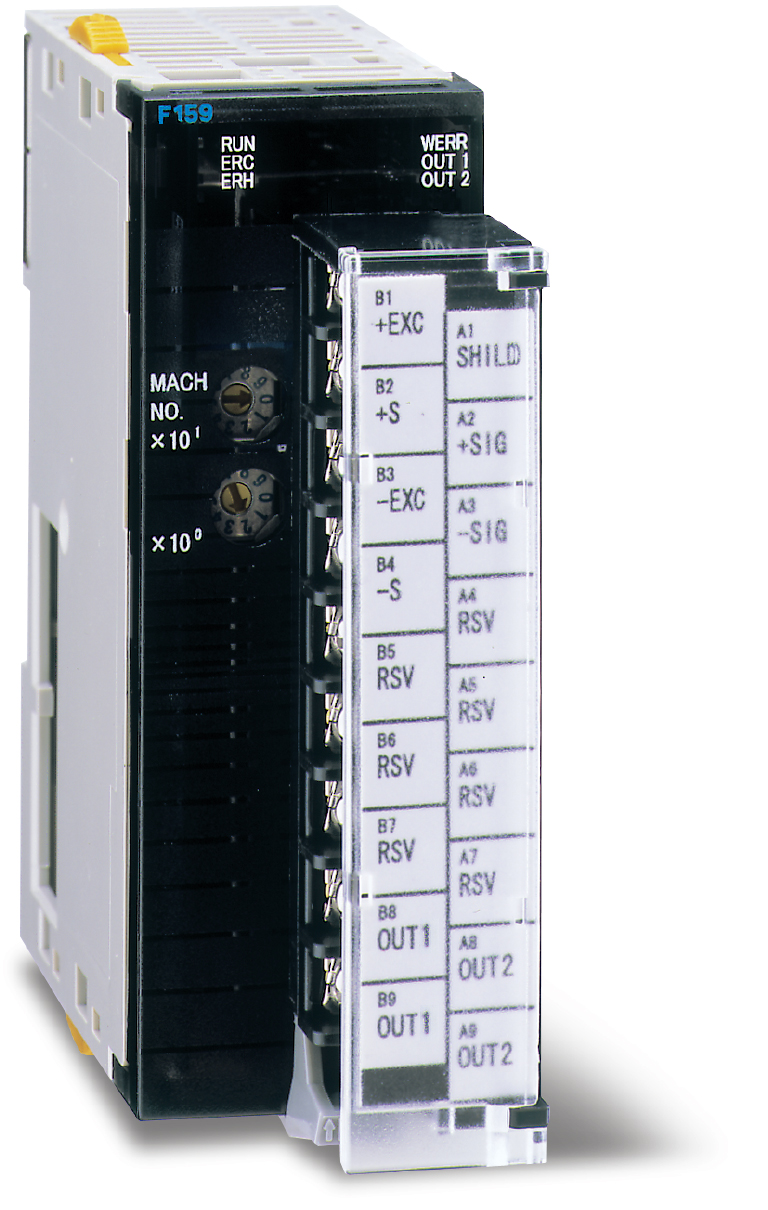

端子配列 | ![]() |
設定部 | |
号機No.設定ロータリースイッチ | 高機能I/Oユニットの号機No.を設定 0 ~ 95号機 |
---|---|
設定用ディップスイッチ | ロック機能 |
設定値 | ・ 設定値の記憶…NOV RAM(不揮発性RAM) ・ 設定値の保護…初期設定値や較正が誤操作によって変更されないように設定操作を禁止できる(LOCK) |
設定項目 | ・ 上限/下限/ゼロ付近/大投入/定量前/落差/過量/不足/定量/風袋設定 ・ 比較禁止時間/判定時間/完了出力時間/補正投入時間/AZ回数/判定回数/自動落差規制値/計量機能1(切出制御モード、定量及び過不足比較、上下限比較、ゼロ付近比較)/計量機能2(過不足比較モード、上下限比較モード、完了信号出力モード、排出計量時符号)/計量機能3(自動落差補正係数、自動落差補正、自動落差補正平均回数、デジタル風袋引き)/出力選択(OUT2選択、OUT1選択)/風袋引機能の制限/シーケンスモード(モード選択、補正投入、ゼロ付近確認、重量確認)/モーションディテクト(時間、幅)/ゼロトラッキング時間/ゼロトラッキング幅/フィルタ(アナログフィルタ、デジタルフィルタ)/安定モード(安定時フィルタ、モーションディテクトモード)/機能選択(小数点位置、1/4目盛)/分銅重量値/最大秤量値/最小目盛/正味オーバー/総重量オーバー/DZ規制値/重力加速度補正(地区番号)/重力加速度補正(加速度) ・ ゼロ較正/スパン較正/風袋引/風袋引リセット/デジタルゼロ/デジタルゼロリセット |
一般性能 | |
消費電流 | 350 Ω系ロードセル1ヶ接続時 約 300 mA ~ 4ヶ接続時 約 700 mA(5V系のみ使用) |
---|---|
使用条件 | 温度:使用温度範囲:0℃ ~ +55℃ 精度補償温度範囲:0℃ ~ +40℃ 保存温度範囲:-20 ~ +75℃ 湿度…90% RH 以下(結露不可) |
外形寸法 | 31(W)×90(H)×65(D) mm(突起部含まず) |
重量 | 約 150 g | CEマーキング適合 | EMC指令 EN61131-2 |
付属品 | |
取扱説明書 | 1冊 |
---|
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
