製品概要
ストレンゲージ式センサ用のデジタルインジケータ。圧力・荷重・トルク・重量などを計測し、自動機や選別機などの合否判定に最適な指示計。DIN96□の小型サイズ、ピーク/サンプルホールド機能や上下限比較機能、センサの定格値を入力するだけで実負荷によらない較正ができる等価入力較正機能など、便利な機能を低価格で追求したトルクセンサ。
仕様
| アナログ部 | |
| 印加電圧 | DC 10、2.5 V±10%(設定による切換可) 出力電流30 mA 以下 |
|---|---|
| 信号入力範囲 | －3.0 ～ ＋3.0 mV/V |
| 精度 | 非直線性 ： 0.02% FS 以内(3 mV/V入力時) ゼロドリフト ： 0.5 μV/℃ RTI 以内 ゲインドリフト ： 25 ppm/℃ 以内 |
| A/D変換器 | 速度…100回/秒 16 bit(バイナリ) |
| アナログフィルタ | 4/10/100/3k Hz より選択 ローパスフィルタ（-6 dB/oct.） |
| ピークホールド機能 高速アナログ ホールド形式 |
3 mV/V入力時…動作応答速度:約 1 kHz(Sin波入力･アナログフィルタ3 kHz時) 確度:0.1% FS 以下 リセット時間:50 μs 以下 |
| 電圧出力 | センサ入力に比例したアナログ電圧 出力レベル:入力1 mV/V当り約 2 V |
| SI/F出力 | 出力データ:指示値､ステータス(状態) |
| 表示部 | |
| 表示器 | 字高:15 mm 7セグメント赤色LEDによる数字表示(5桁) 数値:5桁±8.8.8.8.8（表示器最上桁は1または表示なし） 指示値:-19999 ～ 19999 小数点：表示位置は選択 |
|---|---|
| 表示項目 | 状態表示:HI/OK/LOW/PEAK/HOLD赤色LED5個 表示回数:3/6/13/25回/秒から選択 |
| 設定部 | |
| 設定項目 | 較正:ゼロ較正/スパン較正(実負荷較正､等価入力較正) 上限値､下限値､上限･下限比較モード､ヒステリシス､デジタルオフセット､ゼロ付近､デジタルフィルタ､アナログフィルタ､モーションディテクト､ゼロトラッキング､ホールドモード､自動印字､ホールド値印字､LOCK､最小目盛､表示回数､印加電圧､BCDデータ更新レート､RS-232C､D/Aコンバータゼロ設定､D/Aコンバータフルスケール設定 |
|---|---|
| 外部信号 | |
| 外部入出力信号 | 上限リレー(N/O)出力、下限リレー(N/O)出力、デジタルゼロ入力、ホールド入力 |
|---|---|
| インターフェイス | SIF:2線式シリアルインターフェイス 232:RS-232Cコミュニケーションインターフェイス(オプション) BCO:BCDパラレルデータ出力インターフェイス(オプション) DAV:D/Aコンバータ(電圧出力)(オプション) DAI:D/Aコンバータ(電流出力)(オプション) *オプションは1機能のみ搭載可 |
| 一般性能 | |
| 電源電圧 | AC 100 V ～ 240 V+10%-15%(フリー電源) 50/60 Hz DC 12 ～ 24 V(±15%)（注文時指定） |
|---|---|
| 消費電力 | AC仕様 4 W typ. DC仕様 6 W typ. |
| 使用条件 | 使用温度範囲:-10 ～ 40℃ 保存温度範囲-40 ～ +80℃ 湿度:85% RH 以下(結露不可) |
| 外形寸法 | 96(W)×96(H)×135(D) mm(突起部含まず) |
| パネルカット寸法 | 92×92+1-0 mm |
| 重量 | 0.9 kg |
| CEマーキング適合 | EMC指令 EN61326-1 安全規格 EN61010-1、EN62311 |
| 付属品 | |
| AC入力コード(公称定格125 A) 3 m※ ×1 AC入力コード用3P-2P変換プラグ※ ×1 ミニドライバ ×1 センサケーブル用フェライトコア ×1 AC入力コード用フェライトコア※ ×1 BCD出力用コネクタ(BCD出力オプション搭載時) ×1 取扱説明書 ×1 ※AC電源仕様のみ付属 |
|

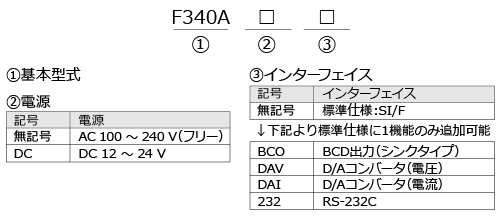

オプション
| 製品名 | |
| BCO | BCDパラレルデータ出力 |
|---|---|
| 232 | RS-232Cコミュニケーションインターフェイス |
| DAV | D/Aコンバータ(電圧出力) |
| DAI | D/Aコンバータ(電流出力) |
別売品
| 製品名 | |
| CA325AC3P-B3 | AC入力コード 3 m |
|---|---|
| CA325AC3P-CEE7/7-B2 | AC入力コード(250 V耐圧)2 m |
| CN3P-2P | AC入力コード用3P-2P変換プラグ |
| CN35 | RS-232C用D-Sub25pコネクタ |
| CN21 | BCD出力用コネクタ |
| E04SR301334 | フェライトコア |
| TSU01 | 雷サージユニット |
| TSU03 | 雷サージユニット DC仕様 |
