製品概要

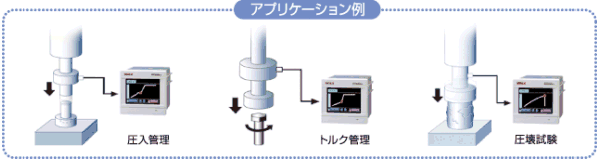

F372Aは、ストレンゲージ式センサと組み合わせ、圧力・荷重・トルクなどの物理量を波形表示することができるデジタルインジケータです。数値だけではとらえにくい物理量の変化を波形表示によって視覚的にとらえることができます。最高2000回/秒の高速処理により、細やかな値の変化にも対応でき、上下限比較機能をはじめ多彩なホールド機能や判定機能を装備しており、組立作業や自動加工の結果の良否判定を行なう選別・試験機に最適です。
特長
F372Aは圧力・荷重・トルク・変位などを計測するストレンゲージ式センサ用デジタル指示計です。
豊富なホールド機能・良否判定機能で生産ラインの品質管理に貢献します。

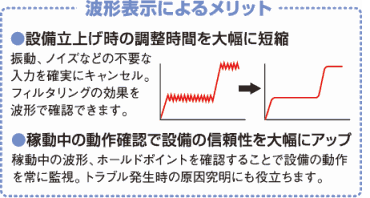

波形表示
豊富な比較機能
波形上の必要な点を取り出して上下限比較を行うことができます。
動作ワーク※を切換えて、様々な条件設定で比較・判定が行えます。
※ワークごとの設定(ホールドの種類や上下限の設定値など)をあらかじめ16 ch分記憶しておくことができます。
■ホールドの種類
サンプル、ピーク、ボトム、P-P、平均値、変曲点、極大値、極小値、極値差
■区間設定
外部指定区間(ピーク、ボトム、P-P、平均値)
外部+時間指定区間(ピーク、ボトム、P-P、平均値)
レベル+時間指定区間(ピーク、ボトム、P-P、平均値)
レベル(ピーク、ボトム)

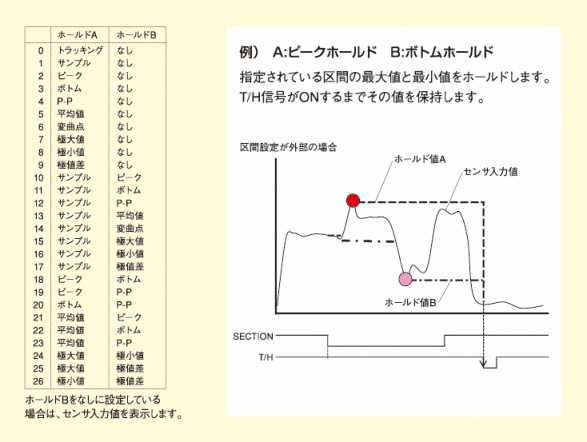

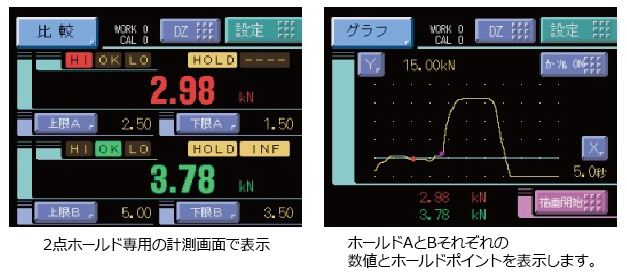

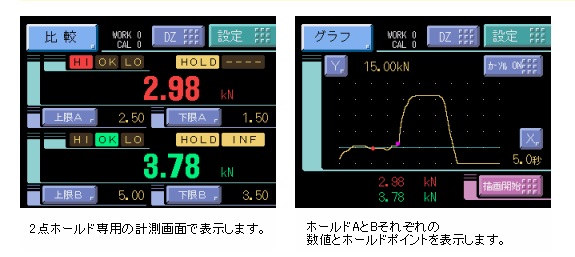

<2点ホールド>
1回の検出区間の中で特定の組み合わせで2種類のホールド機能を同時に行います。
ホールドモードは下表の26モードの中から選択することができます
今回計測したホールド値から前回計測したホールド値を差し引いた差分値の上下限比較を行うことができます。
差分値=今回ホールド値(指示値)-前回ホールド値
<相対値比較>
ホールド値Aとホールド値Bの差(相対値)の上下限比較を行うことができます。
仕様
アナログ部|表示部|ホールド機能|比較機能|較正値選択|外部信号|インターフェイス|一般性能|付属品
アナログ部 | |
印加電圧 | DC 10 V、2.5 V±5%(設定による切換可)出力電流:120 mA 以下 |
---|---|
信号入力範囲 | -3.0 ~ +3.0 mV/V |
精度 | 非直線性:0.02% FS ±1 digit 以内 (3.0 mV/V入力時) ゼロドリフト:0.5 μV/℃ RTI 以内 ゲインドリフト:0.01%/℃ 以内 |
アナログフィルタ | LPF(ローパスフィルタ)(-6 dB/oct.) 30、100、300、1k Hzより選択 |
A/D変換器 | 速度 : 2000回/秒 分解能:24 bit(バイナリ) 3.0 mV/V入力に対して約 1/30000 |
アナログモニタ出力 | 出力レベル : 入力1 mV/V当り約 2 V 負荷抵抗:2 kΩ 以上 |
表示部 | |
表示器 | 3.5インチTFTカラーLCD |
---|---|
表示エリア | 71(W)mm×53(H)mm |
ドット構成 | 320×240 dot |
指示値 | 5桁 : -99999 ~ +99999 符号 : 最上位桁にマイナス表示 |
ホールド機能 | |
機能一覧 | 1)サンプル 2)ピーク 3)ボトム 4)P-P 5)平均値 6)変曲点 7)極大値 8) 極小値 9) 極値差 10)サンプル&ピーク 11)サンプル&ボトム 12)サンプル&P-P 13)サンプル&平均値 14)サンプル&変曲点 15)サンプル&極大値 16)サンプル&極小値 17)サンプル&極値差 18)ピーク&ボトム 19)ピーク&P-P 20)ボトム&P-P 21)平均値&ピーク 22)平均値&ボトム 23)平均値&P-P 24)極大値&極小値 25)極大値&極値差 26)極小値&極値差 |
---|
比較機能 | |
上限値, 下限値を任意で合計4点まで設定可 |
較正値選択 | |
4種類の較正値を記憶し、切換えることができる |
外部信号 | |
外部出力信号 | 上下限比較出力(HH、HI、OK、LO、LL)/RUN出力/ホールド完了出力/グラフ描画終了出力 Vceo = 30 V(max), Ic = 30 mA |
---|---|
外部入力信号 | ワーク選択入力/ホールド制御入力/デジタルゼロ入力(DZ)/グラフ描画制御入力/較正値選択入力 Ic = 10 mA 以下 |
インターフェイス ※オプションは1機能のみ搭載可 | |
SIF | 2線式シリアルインターフェイス |
---|---|
232 | RS-232Cコミュニケーションインターフェイス |
BCO | BCDパラレルデータ出力インターフェイス(シンクタイプ)(オプション) |
BSC | BCDパラレルデータ出力インターフェイス(ソースタイプ)(オプション) |
DAV | D/Aコンバータ 電圧出力(オプション) |
DAI | D/Aコンバータ 電流出力(オプション) |
ODN | DeviceNetインターフェイス(オプション) |
CCL | CC-Linkインターフェイス(オプション) |
一般性能 | |
電源電圧 | DC 24 V(±15%) |
---|---|
消費電力 | 5 W typ. |
使用条件 | 温度 : 使用温度 -10℃ ~ +40℃ 保存温度 -20℃ ~ +60℃ 湿度 : 85% RH 以下(結露不可) |
突入電流(Typ) | 55 A、1 msec(常温、コールドスタート時) |
外形寸法 | 96(W)×96(H)×138(D)mm(突起部含まず) |
重量 | 約 1.0 kg |
CEマーキング適合 | EMC指令 EN61326-1 |
付属品 | |
FCNシリーズI/Oコネクタ(カバー付き) | 1個 |
---|---|
取扱説明書 | 1個 |
BCD出力用コネクタ(BCD出力オプション搭載時) | 1個 |
ミニドライバ(DAV/DAIオプション搭載時) | 1個 |
DeviceNet用コネクタ(DeviceNetオプション搭載時) | 1個 |
CC-Link用コネクタ(CC-Linkオプション搭載時) | 1個 |
アナログ入出力コネクタ端子台(本体に装着済) | 1個 |

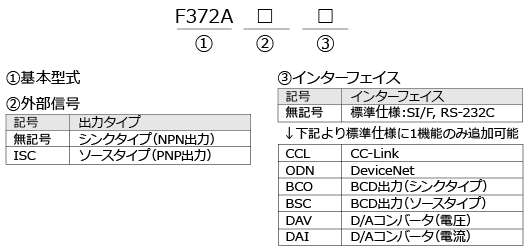

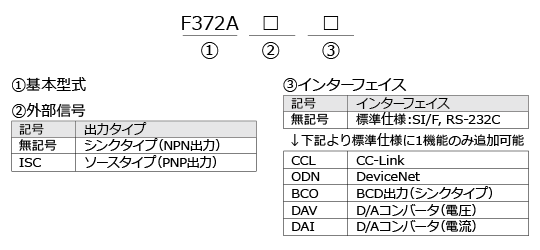

オプション
製品名 | |
ISC | I/O SOURCEボード |
---|---|
BCO | BCDパラレルデータ出力インターフェイス(シンクタイプ) |
BSC | BCDパラレルデータ出力インターフェイス(ソースタイプ) |
DAV | D/Aコンバータ(電圧出力) |
DAI | D/Aコンバータ(電流出力) |
CCL | CC-Linkインターフェイス |
ODN | DeviceNetインターフェイス |
別売品
製品名 | |
CA372-I/O | 片端FCNコネクタ付ケーブル先端柳線3 m |
---|---|
CA600-BCDCNV | FCNコネクタ32p-57・36pキャプタイヤケーブル0.3 m |
CA81-232X | miniDIN-D-Sub9pクロスケーブル1.5 m |
CN50 | FCNシリーズI/Oコネクタ(カバー付) |
CN55 | FCNシリーズI/Oコネクタ(斜口カバー付) |
CN60 | RS-232C用丸DIN8pコネクタ |
CN51 | BCD出力用コネクタ |
CN71 | CC-Link用コネクタ |
CN72 | CC-Link用2列コネクタ |
CN80 | アナログ入出力コネクタ端子台 |
CND01 | DeviceNet用コネクタ |
GMP96×96 | ゴムパッキン |
TSU03 | 雷サージユニット DC仕様 |
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
