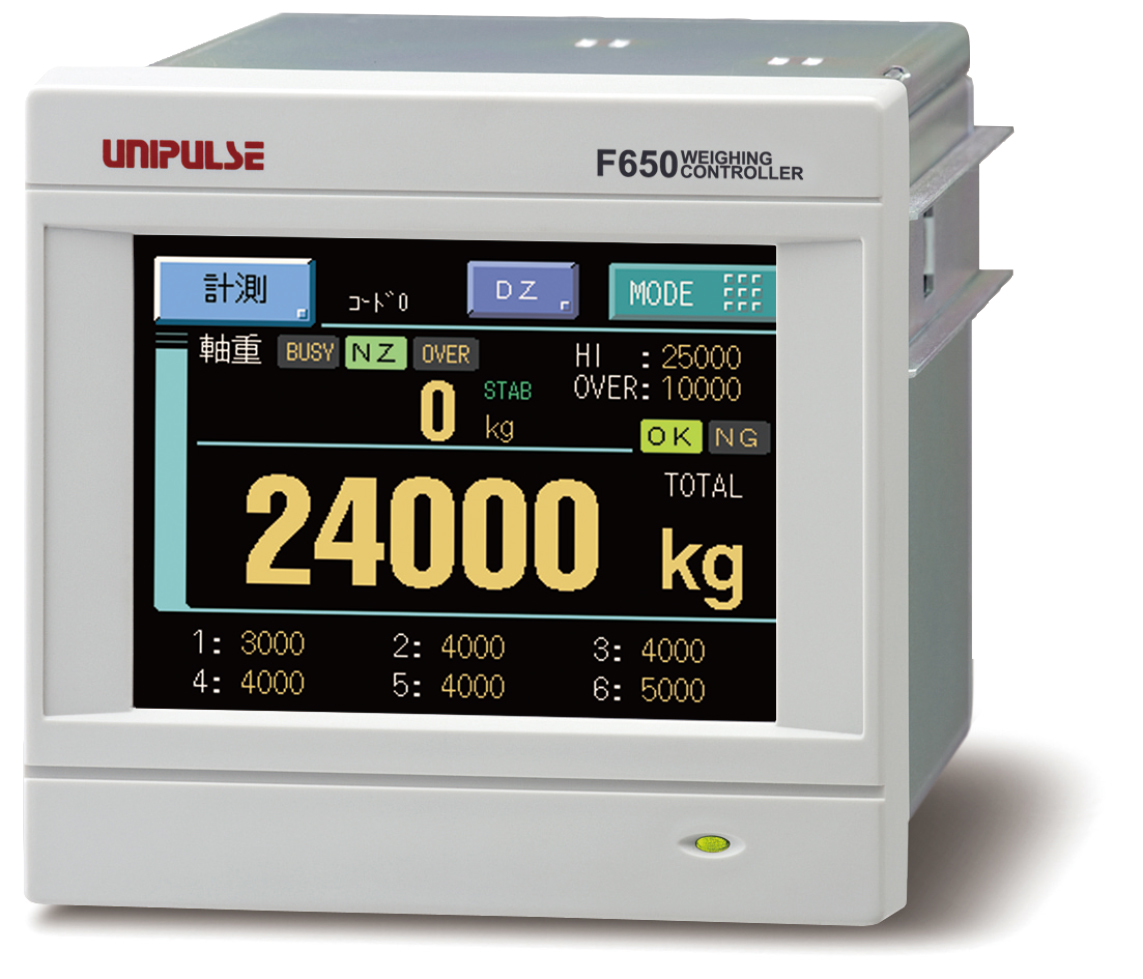

製品概要
アプリケーションに合わせてウェイングシステムを容易に構築
振動系のノイズを除去する高機能フィルタにより、安定、正確な計量を実現します。
6軸までの軸重量・合計重量を計量し、過積載判定ができます。
短時間で計量できる走行モード、精度を重視した計量ができる静止モード、計量の開始・完了をマニュアルで行う手動モードを装備しており、車両の重量測定に最適です。
振動を除去する高機能フィルタ
急峻な特性のローパスフィルタを細かいカットオフ周波数で使用できます。
車両の振動の影響を受けない安定・正確な計量を実現します。
計量モード
3タイプの計量モードがあります。6軸までの計量が可能です。

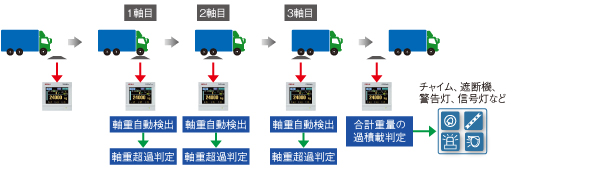

■走行モード
車両を一定速度で走行させ、軸ごとに計量できるモードです。
計量設定値を超えると自動的に計量を開始し、下回ると計量を終了します。

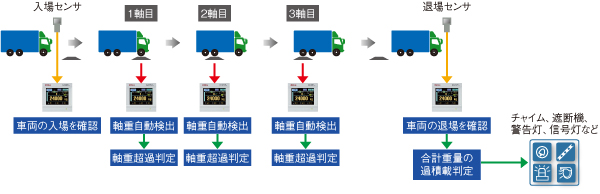

■静止モード
開始信号により計量を開始するモードです。
軸ごとの計量は自動的に行い、完了信号により合計重量をチェックします。

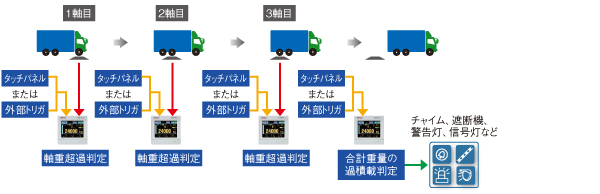

■手動モード
車両を軸ごとに停止させ、登録ボタンまたは開始信号により軸ごとに計量ができるモードです。
完了ボタンまたは完了信号により合計重量をチェックします。
仕様
| アナログ部 | |
| 印加電圧 | DC 5 V±5％ 出力電流：90 mA 以内 レシオメトリック方式（350 Ω系ロードセル6ヶまで並列接続できる） |
|---|---|
| 信号入力範囲 | －0.3 ～ 3.0 mV/V |
| ゼロ調整範囲 | －0.2 ～ 3.0 mV/V デジタル演算による自動調整方式 |
| ゲイン調整 | デジタル演算による自動調整方式 |
| 精度 | 非直線性：0.01％/FS±1 digit 以内（3.0 mV/V入力時） ゼロドリフト：0.025 μV/℃ RTI Typ ゲインドリフト：1 ppm/℃ Typ |
| A/D変換器 | 速度：1000回/秒 分解能：24 bit（バイナリー） |
| 較正 | 等価入力較正および実負荷較正 |
| フィルタ | |
| デジタルフィルタ | 移動平均（各モード共通） OFF、2回 ～ 999回 |
|---|---|
| ローパスフィルタ | 可変：2.0 ～ 10.0 Hz |
| 表示部 | |
| 表示器 | 3.5インチTFTカラーLCD（320×240 dot） 表示エリア：71（W）×53(H) mm |
|---|---|
| 重量表示 | 5桁 符号：最上位桁にマイナス表示 |
| 単位 | g, kg, t, N, lb, なし より選択 |
| 小数点 | 0、0.0、0.00、0.000 より選択 |
| 海外対応 | タッチパネル操作により英文表示に切替できます。 |
| 設定部 | |
| 設定方法 | タッチパネル操作により設定。（キークリックブザー付き）RS-232Cなど、外部からの設定も可能。 |
|---|---|
| 設定値の記憶 | 初期設定値NOV RAM（不揮発性RAM）、その他の設定値リチウム電池によりバックアップされたC-MOS RAM |
| 設定値の保護 | 誤操作によって変更されないように、設定操作を禁止できる。（銘柄毎LOCK、較正LOCK、その他LOCK） |
| 設定項目 | ・ 計量設定：コード／基準値／過量／上限／下限 ・ 軸重モード：コード／取込みモード／計測モード／取込みカウント／取込み比率／空カウント／ゼロ付近設定／デジタルローパスフィルタ／移動平均フィルタ／走行速度リミット／軸重係数 ・ 状態出力設定：コード／状態出力選択0※／状態出力選択1※／状態出力選択2※／状態出力選択3※／状態出力選択4※／状態出力選択5※ ・ グラフ設定：コード／グラフィックモード／トリガレベル／X軸（時間）終点／Y軸（荷重）始点／Y軸（荷重）終点／プリトリガ量／フィルタ前表示 ・ 比較設定：完了出力時間／ゼロ付近比較選択／上下限比較選択／軸通過時間 ・ 機能設定：MD時間／MD幅／ZT時間／ZT幅／指示値表示色／バックライト明暗／バックライトON時間／自動積算／計量コード指定 ・ 通信設定：通信モード／ボーレート／キャラクタ長／パリティビット／ストップビット／ターミネータ／フロー制御 ・ システム：設定初期化／銘柄毎LOCK／較正LOCK／その他LOCK／PASSWORD／言語（LANGUAGE）／〔DZ〕キー／セルフチェックDSP1／セルフチェックDSP2／セルフチェックMEM／セルフチェックKEY／セルフチェックEXT／セルフチェックCOM ・ 較正：ゼロ較正／実負荷較正／等価入力較正／分銅重量値／最小目盛／総重量オーバー／単位設定／小数点位置／DZ規制値 |
| 外部信号 | |
| 出力信号（11点） | トランジスタのオープンコレクタ出力（エミッタ＝COM端子）トランジスタONのとき出力ONとする HI／OVER／GO／なし／LO／状態出力選択0／状態出力選択1／状態出力選択2／状態出力選択3／状態出力選択4／状態出力選択5 |
|---|---|
| 入力信号（11点） | 接点（リレー、スイッチなど）または無接点（トランジスタ、オープンコレクタなど）によりCOM端子と短絡したときをONとする CODE0／CODE1／CODE2／グラフ描画／デジタルゼロ／なし／計測完了／累積クリア／測定スタート／測定リセット／KEY LOCK |
| インターフェイス | |
| SIF | 2線式シリアルインターフェイス |
|---|---|
| 232 | RS-232Cコミュニケーションインターフェイス |
| BCO | BCDパラレルデータ出力インターフェイス(オプション） |
| DAV | D/Aコンバータ（電圧出力）(オプション） |
| DAI | D/Aコンバータ（電流出力）(オプション） |
| オプションは1機能追加可能 | |
| 一般性能 | |
| 電源電圧・消費電力 | AC 100 ～ 240 V（＋10％ －15％）［フリー電源 50/60 Hz］ 18 Wmax |
|---|---|
| 使用条件 | 温度 使用温度範囲：－10 ～ ＋40℃ 保存温度範囲：－20 ～ ＋60℃ 湿度：80％ RH 以下（結露不可） |
| 外形寸法・重量 | 96（W）×96（H）×138（D）mm（突起部含まず） 約 1.0 kg |
| 付属品 | |
| AC入力コード（公称定格125 V）3 m | 1 |
|---|---|
| ジャンパー線 | 2 |
| FCNシリーズI/Oコネクタ（カバー付） | 1 |
| 取扱説明書 | 1 |
| BCD出力用コネクタ（BCD出力オプション搭載時） | 1 |
| ミニドライバ（D/Aコンバータオプション搭載時） | 1 |
| 別売品 | |
| CA372-I/O | 片端FCNコネクタ付ケーブル先端柳線 3 m |
|---|---|
| CA600-BCDCNV | FCNコネクタ32p-57・36pキャプタイヤケーブル 0.3 m |
| CA81-232X | miniDIN-D-Sub9pクロスケーブル1.5 m |
| CAAC2P-B3 | AC入力コード 3 m |
| CAAC3P-CEE7/7-B2 | AC入力コード（250 V耐圧）2 m |
| CN50 | FCNシリーズI/Oコネクタ（カバー付） |
| CN51 | BCD出力用コネクタ |
| CN55 | FCNシリーズI/Oコネクタ（斜口カバー付） |
| CN60 | RS-232C用丸DIN8pコネクタ |
| CN80 | アナログ入出力コネクタ端子 |
| DTC2-PSL | F650用ケース |
| GMP96×96 | ゴムパッキン |
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
