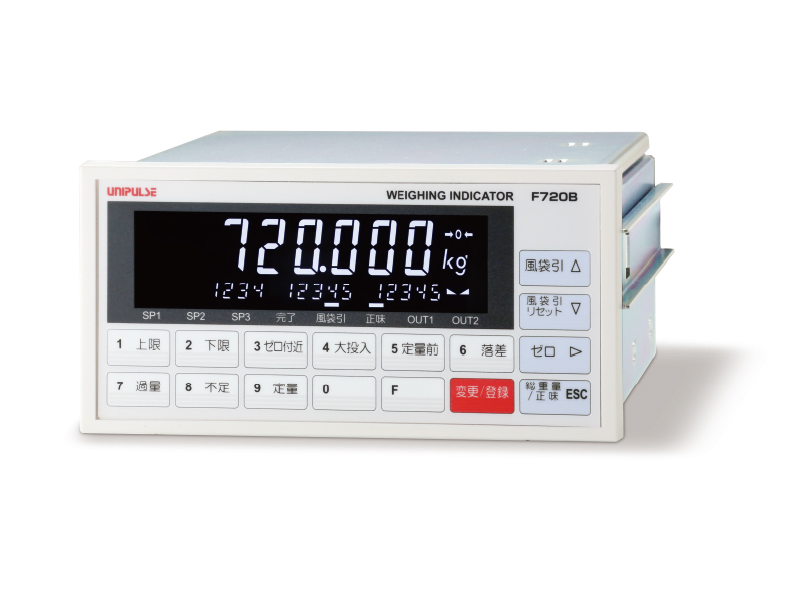

製品概要
F720Bは高精度な充填・排出計量制御が可能な定量切出機能、ホッパー・パッカースケールに不可欠な計量シーケンス機能を備えており、コストパフォーマンスに優れた汎用型インジケータです。
EtherNet/IP、CC-Link、BCD出力、RS-232C、RS-485、D/AコンバータなどPLCや各種周辺装置に接続できるインターフェイスが搭載可能です。
EtherNet/IP、CC-Link、BCD出力、RS-232C、RS-485、D/AコンバータなどPLCや各種周辺装置に接続できるインターフェイスが搭載可能です。
豊富なインターフェイス
■ EtherNet/IPオプションに対応
EtherNet/IPネットワークに接続し、計測データや設定の管理を行うシステムが構築できる。
EtherNet/IP専用ソフト（フリーソフト）を使用してEtherNet/IPインターフェイスを介して通信し、波形やサイクリックデータなどの簡易モニタ表示、パラメータの設定、較正ができる。
※EtherNet/IPはODVAの登録商標です。
■ CC-Link Ver.2オプションに対応
■ RS-232C専用ソフト（フリーソフト）
RS-232Cインターフェイスを介して通信し、ロギング、グラフ表示、パラメータの設定、較正ができる。

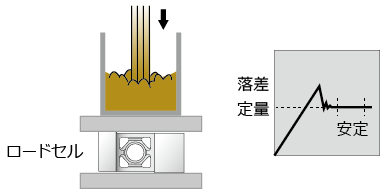

マイナス落差対応
液体の高速充填や粉体の圧送時に便利。
IP65相当の防塵・防滴仕様
付属のパッキンを取り付けてパネルマウントすることで、フロント部をしっかりガード。
鮮やかな白色液晶と便利な20桁サブディスプレイ
■ 6桁表示も可能
24 bitのA/D変換器を活かした6桁表示が可能。
■ 入力換算値表示機能
ロードセルの出力をmV/Vに換算した表示が可能。トラブル時の故障ブロックの切り分けに便利。
等価入力較正機能
ロードセルの出力値と対応する重量値を入力するだけで較正できる。
リニアライズ較正機能

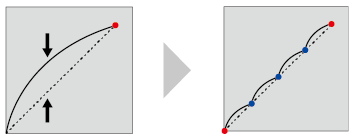

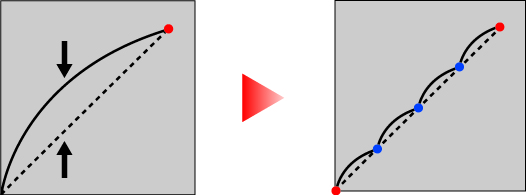

ゼロ・スパン以外の中間の3点の較正を行うことによって、直線性を改善できる。
直線性の悪い秤でも、高精度の秤に補正可能。

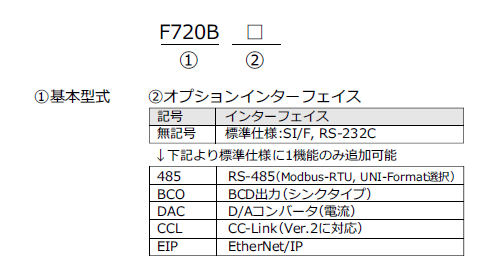

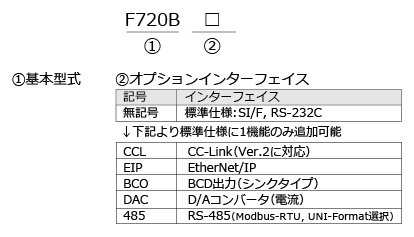

型式構成

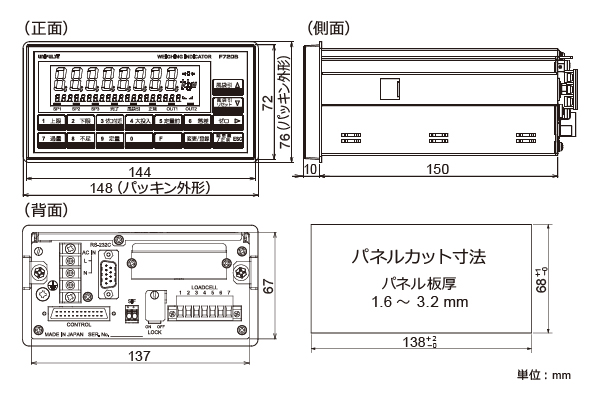

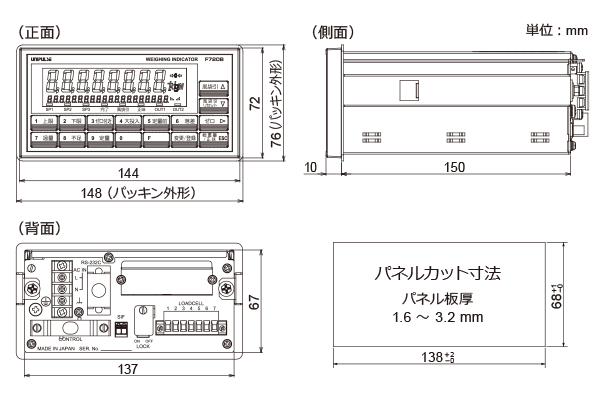

外形寸法
F720Bを特集した過去のメールマガジンはこちら
仕様
アナログ部｜表示部｜外部信号｜インターフェイス｜一般性能｜付属品｜別売品
| アナログ部 | |
| 印加電圧 | DC 10 V±5％ 出力電流120 mA 以下 DC 5 V±5％ 出力電流60 mA 以下 リモートセンス方式(350 Ω系ロードセル4ヶまで駆動可能) |
|---|---|
| 信号入力範囲 | -1.0 ～ +5.5 mV/V |
| ゼロ調整範囲 | デジタル演算による自動調整 -0.5 ～ +2.0 mV/V |
| スパン調整範囲 | デジタル演算による自動調整 +0.3 ～ +3.0 mV/V |
| リニアライズ機能 | ゼロ・スパン以外に最大3点の多点較正が可能 |
| 最小入力感度 | 0.3 μV/count |
| 精度 | 非直線性：0.01% FS 以内 ゼロドリフト：0.0007 FS/℃ typ. *印可電圧10 V, 3mV/V較正時 ゲインドリフト：10 ppm/℃ typ. |
| アナログフィルタ | ベッセル型ローパスフィルタ(-12 dB/oct.) 2, 4, 6, 8 Hzより選択 |
| 移動平均フィルタ | OFF, 2 ~ 512回 |
| A/D変換器 | 速度…300回/秒 分解能…24 bit(バイナリ) |
| 表示部 | |
| 表示器 | 液晶モジュールによる数字表示 メイン：8桁（字高14.4mm） サブ：20桁（字高4.3mm） |
|---|---|
| 表示値 | 6桁 符号:最上位桁にマイナス表示 |
| 単位 | なし, kg, g, t, lb, N |
| 小数点 | 0, 0.0, 0.00, 0.000, 0.0000 |
| オーバースケール表示 | A/D変換器入力オーバー(LOAD)､ A/D変換器入力マイナスオーバー(-LOAD)､正味重量オーバー(OFL1)､最大秤量値＋9目盛（OFL2）、総重量オーバー(OFL3) |
| 表示回数 | 3, 6, 13, 25回 |
| 状態表示 | SP1, SP2, SP3, 完了, 風袋引, 正味, OUT1, OUT2 |
| 外部信号 | |
| 外部出力信号(12点) | オープンコレクタ出力 Vceo = 30 V, Ic = 120 mA |
|---|---|
| 外部入力信号(8点) | 無電圧接点入力 （内部回路電源電圧12 V) |
| インターフェイス ＊オプションは1機能のみ搭載可 | |
| SIF | 2線式シリアルインターフェイス |
|---|---|
| 232 | RS-232Cコミュニケーションインターフェイス |
| 485 | RS-485コミュニケーションインターフェイス（オプション） |
| BCO | BCDパラレルデータ出力インターフェイス（オプション） |
| DAC | D/Aコンバータインターフェイス（オプション） |
| CCL | CC-Linkインターフェイス（オプション） |
| EIP | EtherNet/IPインターフェイス（オプション） |
| 一般性能 | |
| 電源電圧 | AC 100 ～ 240 V(＋10%－15%)(フリー電源50/60 Hz) |
|---|---|
| 消費電力 | 12 W typ. |
| 使用条件 | 使用温度範囲：-10 ～ ＋50℃ 保存温度範囲：-20 ～ ＋80℃ 湿度：85% RH 以下(結露不可) |
| 外形寸法 | 144(W)×72(H)×160(D) mm(突起部含まず) |
| 重量 | 約 1.1 kg |
| CEマーキング適合 | ・EMC指令 EN61326-1 ・安全規格 EN61010-1, EN62311 |
| 付属品 | |
| AC入力コード（公称定格125 V）3 m | 1 |
|---|---|
| ミニドライバ | 1 |
| FCNシリーズI/Oコネクタ（カバー付き） | 1 |
| ジャンパー線 | 2 |
| 取扱説明書 | 1 |
| 防塵・防滴用ゴムパッキン | 1 |
| ロードセル入力コネクタ端子台（本体に装着済） | 1 |
| BCD出力用コネクタ（BCOオプション搭載時） | 1 |
| RS-485用コネクタ（RS-485オプション搭載時） | 1 |
| D/Aコンバータ用コネクタ（D/Aコンバータオプション搭載時） | 1 |
| CC-Link用コネクタ(CC-Linkオプション搭載時) | 1 |
| 別売品 | |
| CA325AC3P-B3 | AC入力コード 3 m |
|---|---|
| CA325AC3P-CEE7/7-B2 | AC入力コード（250v耐圧） 2m |
| CN21 | BCD出力用コネクタ |
| CN34 | RS-232C用D-sub9pコネクタ |
| CN50 | FCNシリーズI/Oコネクタ（カバー付） |
| CN55 | FCNシリーズI/Oコネクタ（斜口カバー付） |
| CN71 | RS-485・CC-Link用コネクタ |
| CN72 | CC-Link用2列コネクタ |
| CN80 | ロードセル入力コネクタ端子台 |
| CN86 | D/Aコンバータ用3pコネクタ |
