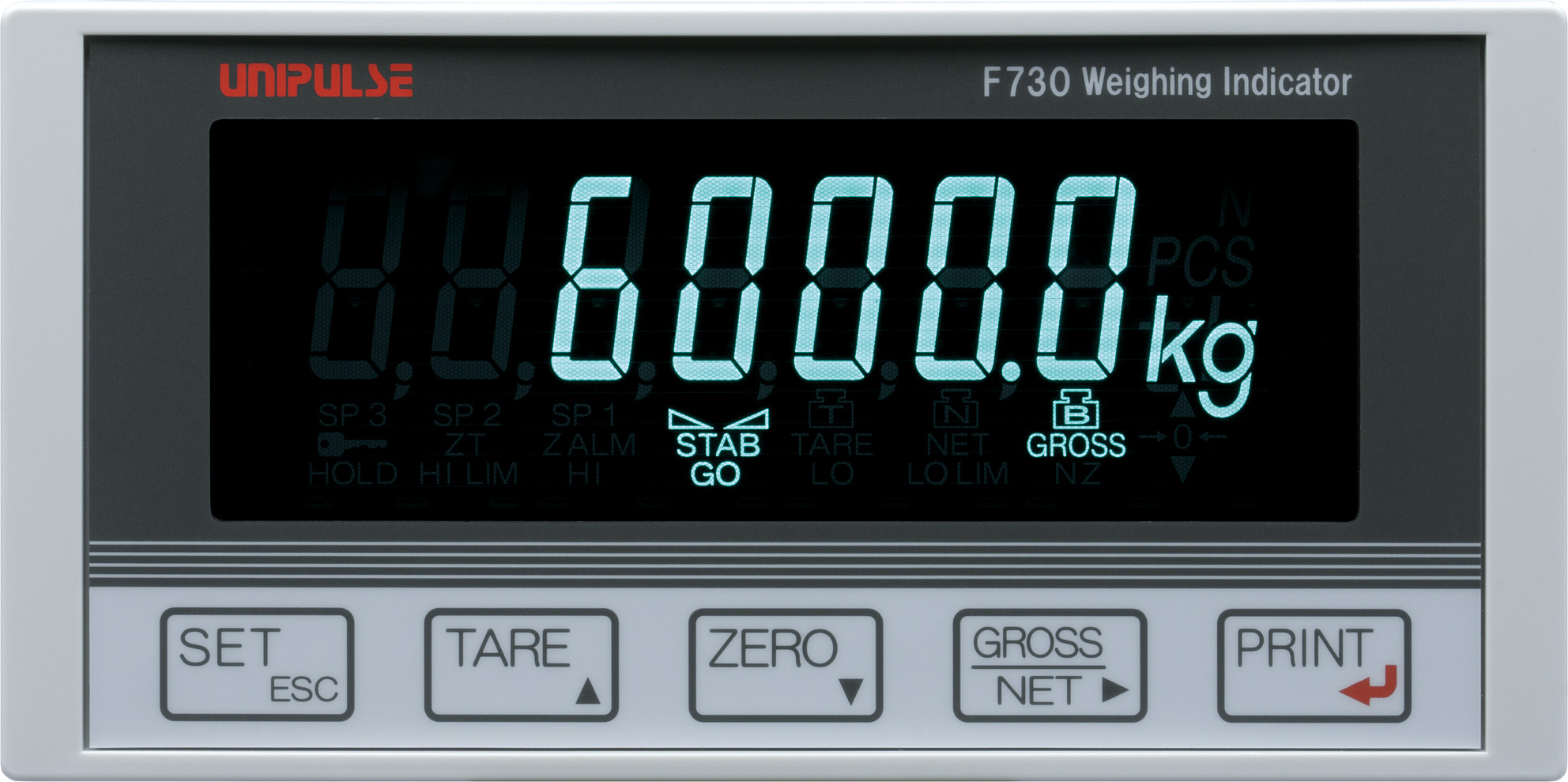

製品概要

F730は、「取引又は証明用」に使用できる型式承認用のウェイングインジケータです。300回/秒の高速A/D変換＆デジタル処理能力、チェッカーに便利な上下限比較機能、統計演算機能を備えており、コストパフォーマンスに優れた実用機です。
BCD出力、RS-232CなどPLCや各種周辺装置に接続できるインターフェイスが搭載可能です。
動画で見る高機能フィルタ


仕様

アナログ部｜表示部｜設定部｜外部信号｜インターフェイス｜一般性能｜付属品｜M731

アナログ部
印加電圧 DC 5 V±5% 出力電流90 mA 以下
レシオメトリック方式(350 Ω系ロードセル6ヶまで並列接続できる)
信号入力範囲 －0.3 ～ 3.0 mV/V　0 ～ 3.0 mV/V（JIS規格対応時）
ゼロ調整範囲 デジタル演算による自動調整方式　
0 ～ 2.0 mV/V
ゲイン調整範囲 デジタル演算による自動調整方式　
0.3 ～ 3.0 mV/V
0.6 ～ 3.0 mV/V（JIS規格対応時）
ゲイン補正 リニアライズ機能によるゼロ・スパン以外に最大3点の多点較正が可能
最小入力感度 0.15 μV/count
0.5 μV/count（JIS規格対応時）
精度 非直線性：0.01% FS 以内
ゼロドリフト：0.025 μV/℃ RTI typ.
ゲインドリフト：1 ppm/℃ Typ.
フィルタ デジタルローパスフィルタ
1.5, 2, 3, 4, 5 Hzより選択
A/D変換器 速度：300回/秒
分解能：24 bit（バイナリー）
有効分解能：400000 以上

表示部
表示器 字高18 mm 蛍光表示管による数字表示（7桁）
表示値 5桁　符号：最上位桁にマイナス表示
単位 t, kg, g, lb, 無単位から選択
表示回数 3, 6, 13, 25回/秒から選択（システム速度は300回/秒）
状態表示 センターゼロ、STAB、TARE、NET、GROSS、ZT、ZALM、LOCK、HI LIM、HI、GO、LO、LO LIM HOLD、NZ

設定部
設定項目 ･ 比較：上限／下限／上上限／下下限／ゼロ付近／機能選択1／プリセット風袋設定／風袋重量
･ 動作1：外部入力選択／外部出力選択／キー禁止/LOCK／パスワード
･ 動作2：デジタルローパスフィルタ／移動平均フィルタ／MD（時間-幅）／ZT（時間）／ZT（幅）／機能選択2／計量法／表示選択
･ 較正：分銅重量値／最大秤量値／最小目盛／DZ規制値／インターバル境界／重力加速度補正／等価入力較正／ゼロ較正／スパン較正
･ 印字/RS-232C：印字設定／RS-232C通信設定／プリンタ設定／毎回印字フォーマット／合計印字フォーマット／印字回数／西暦設定／日付設定／時刻設定
･ ファンクション：平均重量／最大重量／最小重量／母標準偏差／標本標準偏差／データ数／最新データ／最大－最小
･ オプション：BCDデータ更新レート／RS-485通信設定/RS-485 ID設定／D/A出力モード／D/Aゼロ出力設定／D/Aフルスケール出力設定

外部信号
外部入力信号
（3点）		 ･ 接点(リレー、スイッチなど)または無接点(トランジスタ､オープンコレクタ出力のTTLなど)によりCOM端子と短絡した時をONとする
Ic ＝ 10 mA 以下
･ 風袋引/風袋引リセット/デジタルゼロ/デジタルゼロリセット/重量値切換/印字指令/合計印字/紙送り/ホールド/比較判定
各制御入力は設定により選択可能
外部出力信号
（3点）		 ･ トランジスタのオープンコレクタ出力(エミッタ=COM端子)トランジスタONの時出力をLOとする
Vceo ＝ 30 V（max）、Ic ＝ 120 mA（max）
･ HI/GO/LO/HI LIM/LO LIM/安定/ゼロ付近/ホールド中/重量異常/正常動作中
各制御出力は設定により選択可能

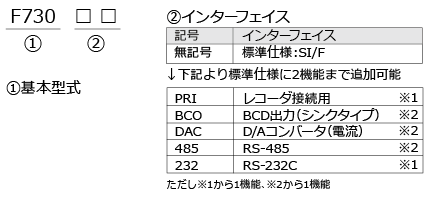

インターフェイス
SIF 2線式シリアルインターフェイス(標準)
PRI レコーダ接続用インターフェイス（信号レベル：RS-232C準拠）（オプション）
232 RS-232Cコミュニケーションインターフェイス(オプション)
BCO BCDパラレルデータ出力インターフェイス(オプション)
485 RS-485コミュニケーションインターフェイス(オプション)
DAC D/Aコンバータインターフェイス(オプション)
オプション搭載可能数：2（ただし、PRI、232から1つ、　BCO、485、DACから1つ）

一般性能
電源電圧 AC 100 ～ 240 V （+10℃ -15℃）(フリー電源50/60 Hz)
消費電力 5 W typ.
使用条件 温度…使用温度範囲 －10 ～ ＋40℃　保存温度範囲 －20 ～ ＋85℃
湿度…85% RH 以下(結露不可)
外形寸法 144(W)×72(H)×165(D) mm（突起部含まず）
重量 約 1.2 kg

付属品
AC入力コード（公称定格125 V） 3 m 1本
ミニドライバ 1本
ロードセルコネクタ（JRコネクタ） 1個
取扱説明書 1冊
レコーダ接続ケーブル(レコーダ接続オプション搭載時） 1本
BCD出力用コネクタ（BCD出力オプション搭載時） 1個
RS-485用コネクタ（RS-485オプション搭載時） 1個
D/Aコンバータ用コネクタ（D/Aコンバータオプション搭載時） 1個

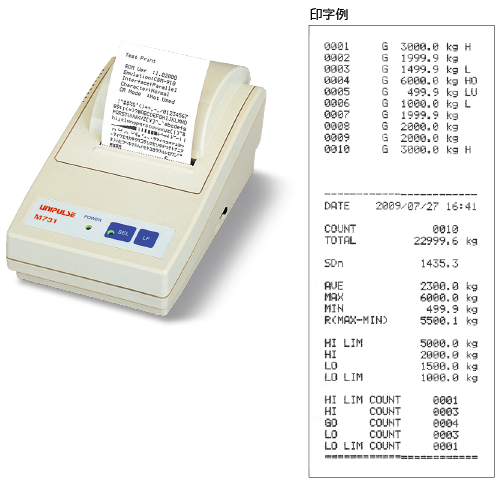

M731（F730専用ドットインパクトプリンタ）（別売）
M731を使用するには、F730にPRIインターフェイス（オプション）を搭載する必要があります。
印字方式 ドットマトリクス
桁数 24桁
総紙厚 0.13 mm 以下
ACアダプタ AC 100 V　50/60 Hz　DC 7 V　1.6 A　DC出力プラグ付
使用条件 使用温度範囲：0 ～ ＋40℃
湿度：35 ～ 85% RH（結露不可）
保存条件 保存温度範囲：－20 ～ ＋60℃（用紙を除く）
湿度：10 ～ 90% RH（用紙を除く、結露不可）
外形寸法 106（W）×88（H）×180（D）mm
重量 約 470 g
耐久性 MCBF　150万行
用紙 単紙（PP350）または複写紙（オリジナル+1枚）（PP350-2P）
ロールペーパー　57.5±0.5（W）×60（D）mm
芯内径　φ12±1 mm
芯外径　φ18±1 mm
インクリボン寿命 約 20万字（PR350使用時）
付属品 専用ACアダプタ×1
ロール紙×1
インクリボン×1


別売品

F730
製品名
詳細
CA325AC3P-B3 AC入力コード 3 m
CA325AC3P-CEE7/7-B2 AC入力コード(250 V耐圧)2 m
CA4131 片端JRコネクタ付(6芯)ケーブル先端柳線3 m
CA4230 JR-PRC変換中継(6芯)ケーブル0.3 m
CA4311 JR-PRC変換中継(6芯)4線式－6線式(520 A用)1 m
CN10 ロードセルコネクタ(JRコネクタ)
CN21 BCD出力用コネクタ
CN34 RS-232C用D-Sub9pコネクタ
CN70 D/Aコンバータ用コネクタ
CN71 RS-485用コネクタ

M731（F730専用ドットインパクトプリンタ）
製品名
詳細
CA890-232X D-Sub9p－D-Sub25pクロスケーブル0.9 m
PP350/10 ロール紙10個
PP350-2P/10 ロール紙2枚複写10個
PR350/10 インクリボン10個

「M731（F730専用ドットインパクトプリンタ）（別売）」
