製品概要
CC-Link Ver.2.00を標準装備しており、Ver.2 リモートデバイス局として通信することができます。
高速（300回/秒）・中速（100回/秒）・低速（30回/秒）に動作モードを切換可能で、高速応答が必要な用途から高い安定性が必要な用途まで幅広く対応することができます。
振動に強く、面倒なフィルタ設定もワンボタンの簡単操作でOK。フロントパネル部は付属のパッキンを取り付けることでIP65の防塵・防水対応になります。
5点較正、目盛自動切換、高分解能＆比較機能、計量法対応など、「はかる」にこだわりの充実機能を搭載したコストパフォーマンスに優れた実用機です。
小型・軽量かつコンパクト設計で取付けが簡単
フロントはDIN 144（Ｗ）× 72（Ｈ）というコンパクトな設計になっています。 特にパネルマウント時の盤面からの奥行きは99 mmを実現しました。
（突起部を含めた場合は、120 mm）
＊比較写真はエクスペリアです
CC-Link標準搭載

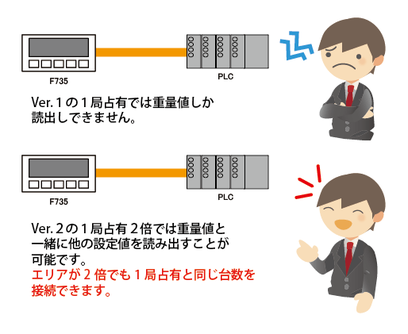

F735はCC-Link Ver.２のリモートデバイス局として通信が可能です。 Ver.2の特徴としては、２倍設定を利用することで、１局占有のまま２局占有と同じメモリの割付が可能になります。 このため、Ver.２対応のマスタと接続できる最大数は42台となります。
また、従来システムの置換えなど、マスタがCC-Link Ver.１のときにも接続することができます。（ただし、この場合にはVer.１としてのネットワーク接続になります。）
面倒なフィルタ値の調整が簡単

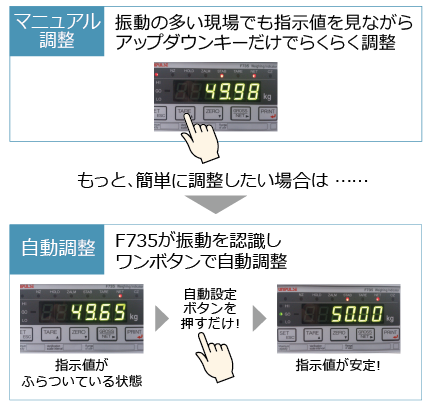

現場状況に合ったフィルタ値の調整を誰でも簡単に行うことができます。振動も簡単に除去できます。
さまざまな補正機能にも対応
等価入力較正、リニアライズ較正、デュアルレンジ機能などにも対応しています。
サンプリング回数の変更が可能
ご用途により、お客様自身でサンプリング回数を変更することができます。 自動機やチェッカーなどの高速応答が必要な場合には300[回/秒]、静止秤として常に安定した計量を必要とする場合には 100 [回/秒] や 30 [回/秒] をお使いください。
フロント部は防塵・防滴対応
付属のパッキンを取り付けてパネルマウントすることで、フロント部はIP65の防塵・防滴対応になります。

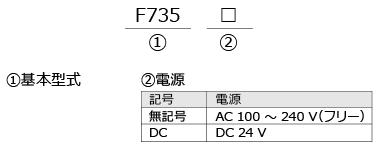

電源や言語は選択可能
DC電源(24 V)や英文仕様もございます。
（出荷時指定）
特定計量器
JIS B 7611-2 レベルHで規定される「特定又は証明用」型式承認用の指示計モジュール
（精度等級：3級、目量：6000）です。 ※AC電源仕様のみ
F735を特集した過去のメールマガジンはこちら
仕様
アナログ部｜表示部｜設定部｜インターフェイス｜一般性能｜付属品
| アナログ部 | |
| 印加電圧 | DC 5 V±5% 出力電流90 mA 以下 レシオメトリック方式(350 Ω系ロードセル6ヶまで並列接続できる) |
|---|---|
| 信号入力範囲 | －0.3 ～ 3.0 mV/V 0 ～ 3.0 mV/V（JIS B 7611-2対応時） |
| ゼロ調整範囲 | デジタル演算による自動調整方式 0 ～ 2.0 mV/V |
| ゲイン調整範囲 | デジタル演算による自動調整方式 0.3 ～ 3.0 mV/V 0.6 ～ 3.0 mV/V（JIS B 7611-2対応時） |
| ゲイン補正 | リニアライズ機能による最大3点の多点較正が可能 |
| 最小入力感度 | 0.15 μV/count 0.5 μV/count（JIS B 7611-2対応時） |
| 精度 | 非直線性:0.01% FS 以内 ゼロドリフト:0.025 μV/℃ RTI Typ. ゲインドリフト:1 ppm/℃ Typ. |
| ローパスフィルタ | 高速（300回/秒）：1.5, 2, 2.5, 3, 4, 5 Hz 中速（100回/秒）：0.5, 0.67, 0.83, 1, 1.33, 1.67 Hz 低速（30回/秒）：0.15, 0.2, 0.25, 0.3, 0.4, 0.5 Hz |
| 移動平均フィルタ | OFF（2 ～ 512回の範囲で選択 |
| A/D変換器 | 速度:300回/秒（100回/秒, 30回/秒に切換可） 分解能:24 bit（バイナリー） 有効分解能:400000 以上 （－0.3 ～ 3.0 mV/Vに対して） |
| 最小指示分解能 | 1/10000 1/6000（JIS B 7611-2対応時） |
| 二次的較正 | 等価入力較正 二次的較正時の精度 1/1000 |
| 表示部 | |
| 表示器 | 字高14 mm 7セグメント緑色LEDによる数字表示（6桁） |
|---|---|
| 表示値 | 5桁 符号：最上位桁にマイナス表示 |
| 表示回数 | 3、6、13、25回/秒 選択（システム速度は300回/秒） |
| 最大秤量値 | 5桁 |
| 最小目盛 | 1 ～ 50まで設定可能 |
| 小数点 | 0、0.0、0.00、0.000 より選択 （小数点位置によるゼロブランキング表示） |
| オーバースケール表示 | LOAD：A/D変換器入力オーバー OFL1：正味重量オーバー OFL2：最大秤量値＋9目盛オーバー －OFL2：最大秤量値マイナスオーバーまたは20目盛マイナスオーバー OFL3：総重量オーバー |
| センターゼロ表示 | 真のゼロ点、または各値のセンターを表示 |
| 状態表示 | HI／GO／LO／NZ／HOLD／ZALM／STAB／TARE／NET／CZ 赤色LED9個、緑色LED1個 |
| 設定部 | |
| 設定方法 | メンブレンキー操作により設定 また、CC-Link I/F経由によるマスターユニットからの設定も可能 |
|---|---|
| 設定の記憶 | F.RAM（不揮発性RAM）による記憶 |
| 設定値の保護 | LOCKスイッチによる保護が可能 |
| 設定項目 | ＜比較＞上限／下限／ゼロ付近／機能選択1／自動ホールド時間／プリセット風袋設定／風袋重量 ＜動作1＞正味オーバー／総重量オーバー／キー禁止/LOCK／パスワード入力／計量法対応設定 ＜動作2＞デジタルローパスフィルタ／移動平均フィルタ／動作モード／モーションディテクト（時間・幅）／ ゼロトラッキング（時間）／ゼロトラッキング（幅）／機能選択2／機能選択3／表示選択 ＜較正＞分銅重量値／最大秤量値／最小目盛／DZ規制値／デュアルレンジ境界／重力加速度補正／ 等価入力較正／ゼロ較正／スパン較正 ＜通信＞CC-Linkボーレート／CC-Link局番／CC-Link占有局数／SI/F設定 ＜リニアライズ較正＞リニアライズ較正1／リニアライズ較正2／リニアライズ較正3／スパン補正／ リニアライズ較正有無／較正ポイント確認／ゼロ較正／スパン較正 ＜その他＞デジタルローパスフィルタ／移動平均フィルタ／動作モード／バージョン表示／チェックサム表示 |
| インターフェイス | |
| SIF | 2線式シリアルインターフェイス |
|---|---|
| CCL | CC-Linkインターフェース（Ver.2対応） |
| 一般性能 | |
| 電源電圧 | AC仕様：AC 100 ～ 240 V（＋10％ －15％）［フリー電源 50/60 Hz］ DC仕様：DC 24 V（±15％）（DC電源は出荷時指定） |
|---|---|
| 消費電力 | 4 W typ. |
| 使用条件 | 温度 使用温度範囲：－10 ～ ＋40℃ 保存温度範囲：－20 ～ ＋60℃ 湿度 80％ RH 以下（結露不可） |
| 外形寸法 | 144（W）×72（H）×99（D）mm（突起部含まず） |
| 重量 | 約 800 g |
| 付属品 | |
| AC入力コード（公称定格125 V） 3 m* | 1 |
|---|---|
| CC-Link用コネクタ | 1 |
| ミニドライバ | 1 |
| パッキン | 1 |
| 単位シール | 1 |
| 取扱説明書 | 1 |
*AC電源仕様時のみ付属
別売品
| 製品名 | |
| CA325AC3P-B3 | AC入力コード 3 m |
|---|---|
| CA325AC3P-CEE7/7-B2 | AC入力コード(250 V耐圧)2 m |
| CN71 | CC-Link用コネクタ |
| CN72 | CC-Link用2列コネクタ |
