製品概要

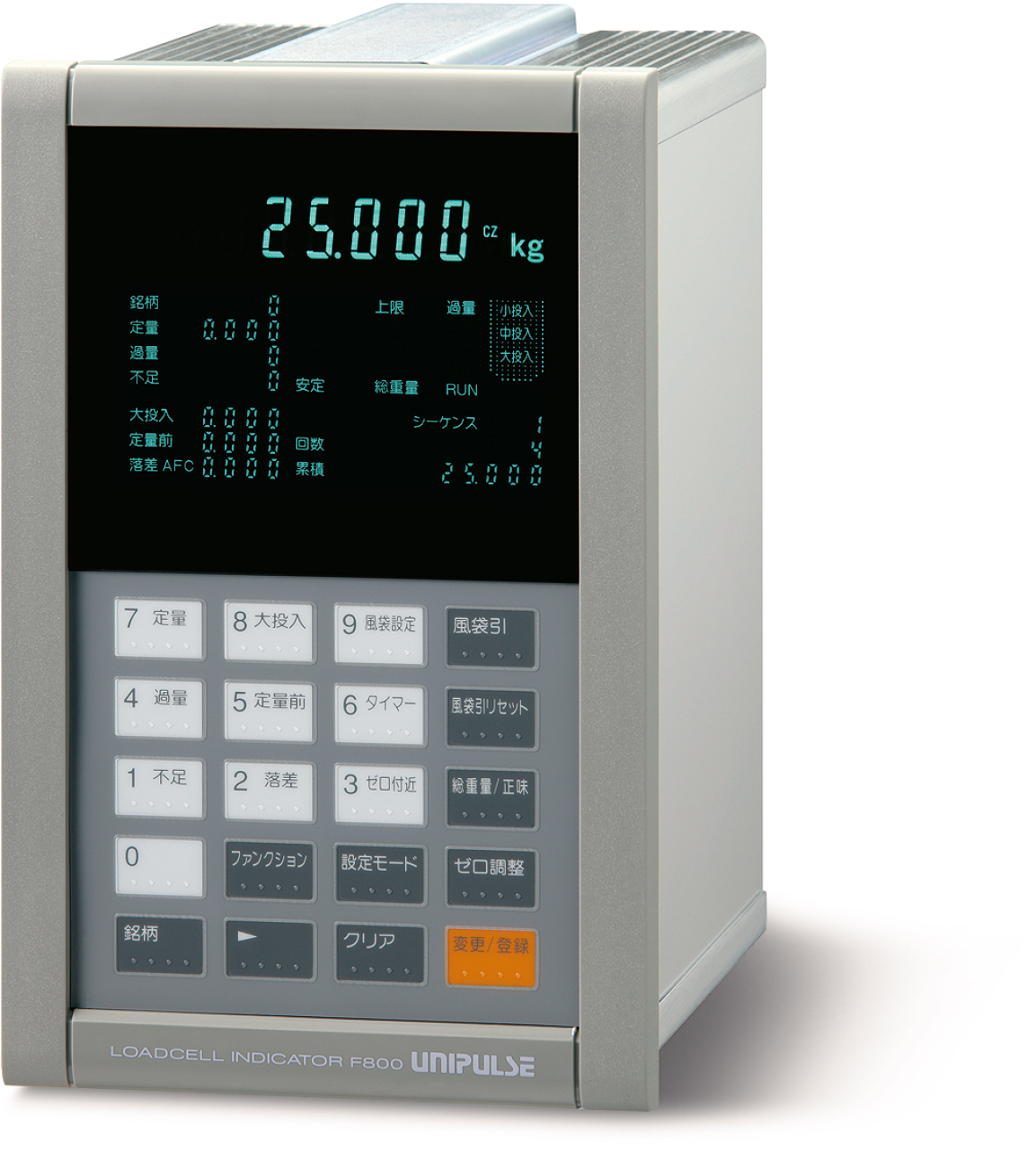

自動計量システム用のウェイングインジケータ。DeviceNet、CC-Linkをはじめ各種PLCとのネットワークにも対応。100銘柄までの計量条件をあらかじめ設定できる銘柄設定機能、計量目標値を与えるだけで投入・排出ゲートを直接制御できる計量シーケンス機能などあらゆる計量システムに対応できる最新の機能が満載です。


仕様

アナログ部｜設定部｜入出力部｜表示部｜一般性能｜付属品

アナログ部
印加電圧 DC 10 V±5% 出力電流120 mA 以下 リモートセンス方式(350 Ω系ロードセル4ヶまで並列接続できる)
ゼロ調整範囲 0 ～ 約 2 mV/V(デジタル調整)
ゲイン調整範囲 0.3 ～ 2.0 mV/V(デジタル調整）
最小入力感度 0.3 μV/count
精度 非直線性：0.01% FS 以内(Typ. 0.005% FS 常温)
ゼロドリフト：0.1 μV/℃ RTI 以内(Typ. 0.08 μV/℃)
ゲインドリフト：15 ppm/℃ 以内(Typ. 5 ppm/℃)
ノイズ：0.1 μVp-p RTI 以内(0.1 ～ 10 Hz)
アナログフィルタ ベッセル型ローパスフィルタ(-12 dB/oct.)
2, 4, 6, 8 Hz から選択
A/D変換器 速度：100回/秒
分解能：16 bit(バイナリー)
最小指示分解能 1/10000
二次的較正 抵抗器をロードセルブリッジの一辺に接触させることにより実貫によらない較正ができる

設定部
設定方法 ･ キーボード操作によって設定する（キークリックブザー付）
・RS-232Cオプションを搭載して外部からの設定可能
設定値の記憶 ･ 初期設定値：NOV RAM(不揮発性RAM)
･ その他の設定値：リチウム電池によりバックアップされたC-MOS RAM
(使用条件･保存環境によるが､記憶可能期間は約5年以上)
設定値の保護 初期設定値や較正が誤動作によって変更されないように設定操作を禁止できる(LOCK)
設定項目 ･ 較正：ゼロ較正/スパン較正/分銅重量値/最大秤量値/最小目盛/正味オーバー/総重量オーバー/表示回数/小数点位置/1/4目盛(ON･OFF)/単位表示/重力加速度補正
･ 比較設定1：大投入/定量前/落差/定量/不足/過量(100銘柄まで設定できる)/自動落差規制値/補正投入時間
･ 比較設定2：ゼロ付近/下限/上限/風袋設定/比較禁止時間/判定時間/完了出力時間/排出時間/AZ回数/判定回数/シーケンスモード
･ 各種機能設定：デジタルフィルタ/モーションディテクト/計量機能1/計量機能2/計量機能3/機能キー禁止/RS-232C通信設定/ID番号設定/アナログフィルタ/ゼロトラッキング/計量法対応/拡張機能選択1

入出力部
外部出力信号 ･ 論理…負論理
･ レベル…フォトカプラによりアイソレーションされたオープンコレクタ出力(lc = 100 mA 以下)
･ ゼロ付近/大投入/中投入/小投入/不足/正量/過量/完了/排出/下限/上限/安定/重量異常/エラー/定量エラー/RUN
外部入力信号 ･ 論理…負論理
･ レベル…リレー、スイッチ、トランジスタ、オープンコレクタ出力のTTLなどによりCOM端子と短絡したときをONとする(lc = 10 mA 以下)
･ 総重量･正味重量切換/デジタルゼロ/風袋引/風袋引リセット/ホールドまたは判定/投入･排出切換/積算指令/累積クリア/銘柄指定/スタート/ストップ/排出指令/強制排出指令/排出ゲート開/排出ゲート閉/銘柄指定選択
インターフェイス ･ SIF:2線式シリアルインターフェイス(標準)
･ 232:RS-232Cコミュニケーションインターフェイス(オプション)
･ BCO:BCDパラレルデータ出力インターフェイス(オプション)
･ BCI:BCDパラレルデータ入力インターフェイス(オプション)
･ 485:RS-485コミュニケーションインターフェイス(オプション)
･ DAC:D/Aコンバータインターフェイス(オプション)
･ ODN:DeviceNetインターフェイス(オプション)
･ CCL:CC-Linkインターフェイス（オプション)

表示部
表示器 オリジナル高輝度蛍光表示管　字高12 ㎜(8桁)
表示値 5桁(表示器は8桁)　符号：最上位桁にマイナス表示
単位 t､kg､g､N､無単位から選択できる
小数点 0/0.0/0.00/0.000から選択（ゼロブランキング機能あり）
表示回数 3､6､13､25回/秒　選択(システム速度は100回/秒)
最大秤量値 5桁(99999まで)
オーバー表示 A/D変換器入力オーバー"LOAD"､正味重量オーバー(5桁設定)"OFL1"､最大秤量値+9目盛"OFL2"､総重量オーバー(5桁設定)"OFL3"
センターゼロ 真のゼロ点(0±1/4目盛)でCZ点灯　または各値のセンターを表示
状態表示 固定文字表示管による点灯表示
設定/LOCK/ホールド/ゼロ異常/安定/風袋引/正味/総重量/RUN/上限/下限/ゼロ付近/大投入/中投入/小投入/過量/正量/不足/完了/排出/AFC(自動落差補正)
設定値表示 字高4 mm高輝度蛍光表示管による表示
銘柄/定量/過量/不足/大投入/定量前/落差
累積値表示 字高4 mm高輝度蛍光表示管による表示
回数(4桁)/累積値(9桁)
No.表示 字高4 mm高輝度蛍光表示管による表示
アラームNo.(2桁)…シーケンス制御時のエラー番号
シーケンスNo.(3桁)…シーケンス制御時の工程番号

一般性能
電源電圧 AC 85 ～ 110 V、102 ～ 132 V、170 ～ 220 V、187 ～ 242 V(注文時指定)
50/60 Hz
消費電力 約 14 VA typ.
使用条件 温度…使用温度範囲 -10℃ ～ ＋40℃　保存温度範囲 －40℃ ～ ＋80℃
湿度…85% RH 以下(結露不可)
外形寸法 130(W)×207(H)×150(D) mm(突起部含まず)
パネルカット寸法 127(W)×200(H) mm（※取り付けるパネルの板厚は1.6 mm以上)
重量 約 3 kg

付属品
AC入力コード（公称定格125 V）(2 m) 1本
予備ヒューズ(1 A) 1個
ロードセルコネクタ(JRコネクタ) 1個
外部入出力用57シリーズ50pコネクタ 1個
ミニドライバ 1本
取扱説明書 1冊
BCD出力用コネクタ(BCD出力オプション搭載時) 1個
BCD入力用コネクタ(BCD入力オプション搭載時) 1個
DeviceNet用コネクタ(DeviceNetオプション搭載時) 1個
CC-Link用コネクタ(CC-Linkオプション搭載時) 1個

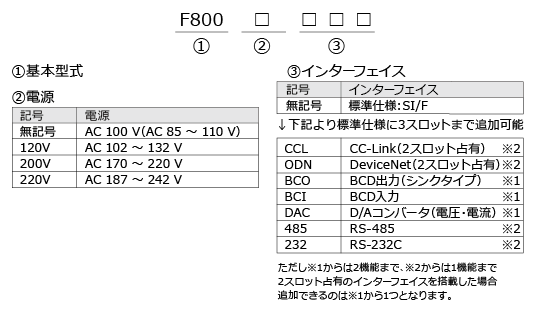

オプション

製品名 インターフェイス（オプションスロット・・・３
搭載可能な組み合わせは下記の表を参照してください）
232 RS-232Cコミュニケーションインターフェイス
BCO BCDパラレルデータ出力インターフェイス
BCI BCDパラレルデータ入力インターフェイス
485 RS-485コミュニケーションインターフェイス
DAC D/Aコンバータインターフェイス
ODN DeviceNetインターフェイス
CCL CC-Linkインターフェイス


(参照)F800に搭載できるオプションの組み合わせ

搭載OP数 BCD OUT
(BCO)		 BCD IN
(BCI)		 D/A
(DAC)		 RS-232C
(232)		 RS-485
(485)		 DeviceNet
(ODN)		 CC-Link
(CCL)
1台 ◎
  ◎
    ◎
      ◎
        ◎
            ◎
              ◎
2台 ◎ ◎
◎   ◎
◎     ◎
◎       ◎
◎           ◎
◎             ◎
  ◎ ◎
  ◎   ◎
  ◎     ◎
  ◎         ◎
  ◎           ◎
    ◎ ◎
    ◎   ◎
    ◎       ◎
    ◎         ◎
3台 ◎ ◎   ◎
◎ ◎     ◎
◎   ◎ ◎
◎   ◎   ◎
  ◎ ◎ ◎
  ◎ ◎   ◎
搭載OP数 BCD OUT
(BCO)		 BCD IN
(BCI)		 D/A
(DAC)		 RS-232C
(232)		 RS-485
(485)		 DeviceNet
(ODN)		 CC-Link
(CCL)


別売品

製品名 詳細
CAAC2P-P2 AC入力コード 2 m
CAAC3P-CEE7/7-P1.5 AC入力コード(250 V耐圧)1.5 m
CN3P-2P AC入力コード用3P-2P変換プラグ
CA4131 片端JRコネクタ付(6芯)ケーブル先端柳線3 m
CA4230 JR-PRC変換中継(6芯)ケーブル0.3 m
CA4311 JR-PRC変換中継(6芯)4線式-6線式(520 A用)1 m
CN10 ロードセルコネクタ(JRコネクタ)
CN21 BCD入出力用コネクタ
CN22 外部入出力用57シリーズ50pコネクタ
CN35 RS-232C用D-Sub25pコネクタ
CN71 CC-Link用コネクタ
CN72 CC-Link用2列コネクタ
CND01 DeviceNet用コネクタ


LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
