製品概要

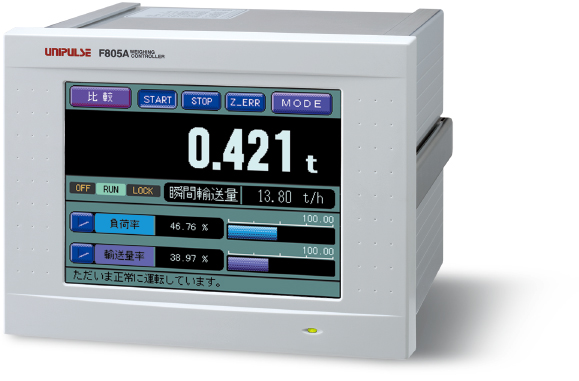

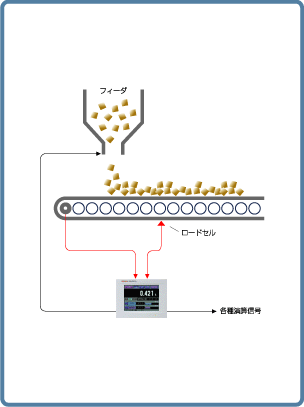

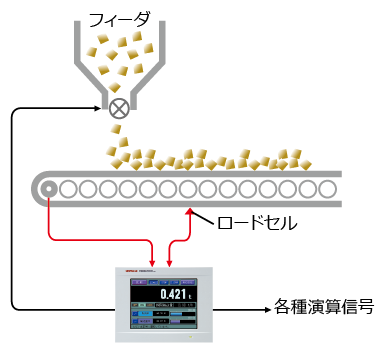

ベルトスケール用に開発されたウェイングインジケータ。ベルトコンベアで原料を輸送しながら計量することができます。コンベアに設置されたロードセルからの重量信号と速度検出器からの速度信号を入力することにより、瞬間輸送量、積算輸送量、荷重密度、負荷率などを表示・出力します。また、輸送量の目標値を設定することで輸送量を制御できます。
- パルス入力機能
- 積算パルス出力機能
- ゼロ/スパン補正機能
- グラフィック機能
- 水分補正(水分率を設定し、積算輸送量を補正)
- 警報出力
インターフェイス
製品名
|
インターフェイス
|
備考
|
---|---|---|
SIF | 2線式シリアルインターフェイス | 標準装備 |
SI2 | 2線式高速双方向シリアルインターフェイス | 標準装備 |
232 | RS-232Cコミュニケーションインターフェイス | 標準装備 |
BCO | BCDパラレルデータ出力インターフェイス | オプション |
BCI | BCDパラレルデータ入力インターフェイス | オプション |
485 | RS-485コミュニケーションインターフェイス | オプション |
DAC | D/Aコンバータインターフェイス | 標準装備 |
ANA | アナログ入出力インターフェイス | オプション |
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
ダウンロード
製品カタログ(PDF)
|
F805AT-BCカタログ(589 KB) | 日 | 英 | |
---|---|---|---|---|
取扱説明書(PDF)
|
F805AT-BCマニュアル(4 MB) | 日 | 英 | |
外観図
|
DXF
(ZIP) |
F805AT-BC外観図_DXF(30 KB) | 日 | |
PDF
|
F805AT-BC外観図_PDF(78 KB) | 日 | ||
サポートツール
|
||||
ソフトウェア
|
- 取扱説明書、製品外観図、サポートツール、ソフトウェアについては、ユーザー登録のうえ、ダウンロードしてください。
- PDF形式のファイル閲覧には、adobe社のAcrobat Readerをインストールする必要があります。
F805AT-BCとの組み合わせ推奨製品
-
- 重量計測用ロードセル
- 紛体・液体計量など、正確な計量と制御に最適
-
- プリンタ
- 計測器のデータを印字。統計演算や分類ができる
-
- 外部表示器
- 計測器のデータを表示。小型~大型までラインアップ
-
- 無線ユニット
- 計測器のデータを無線で送受信。伝送距離は約 50 m
-
- データコンバータ
- シリアルパラレル、D/A変換などのコンバータ
-
- キャリブレータ/可変チェッカ
- 疑似センサとして計測器の校正や動作チェックに最適
-
- 和算箱
- ロードセルを4台まで並列接続することができるステンレス製防塵・防水タイプの和算箱です。
