製品概要

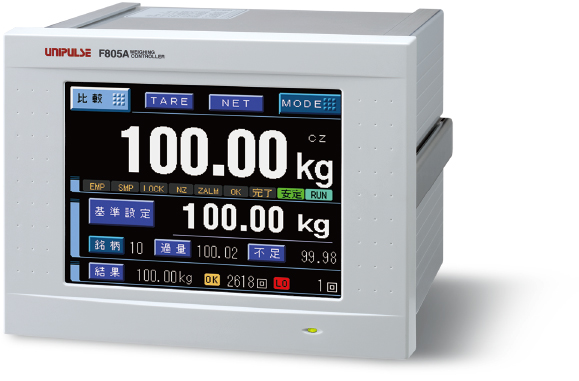

チェッカースケール用に開発されたウェイングインジケータ。 ベルト速度や計量物の寸法が一定ではない場合に最適な「走行モード」と計量物の重量値にバラツキがある場合に便利な「静止モード」があり、アプリケーションに合わせてウェイングシステムを容易に構築できる。

  • 計測結果をリアルタイムで画面確認できるほか、集計機能により様々な演算表示が可能
  • 100種類の銘柄登録機能。基準設定・過量・不足などの設定値をあらかじめ登録できる


アプリケーションに合わせて計量モードを選べる
走行モード:ベルト速度や計量物の寸法が一定ではない場合に最適

重量がトリガレベルを超えたときに計量を開始し、重量がトリガレベルを下まわるか、取込みカウント分のデータを取込むと計量を終了。ベルト速度や計量物の寸法が一定ではない場合に適している。
位置センサやフォトセンサからの入力を必要とせず、重量の変化によって計量を開始することができる。


静止モード:計量物の重量値にバラツキがある場合に最適

外部からのスタート信号で計量を開始し、取込みカウント分のデータを取込むと計量を終了。ベルト速度や計量物の寸法が、一定である場合に適している。
スタート信号によって計量を開始するため、計量物の重量値にバラツキがある場合でも計量できる。


インターフェイス

製品名
インターフェイス
備考
SIF 2線式シリアルインターフェイス 標準装備
SI2 2線式高速双方向シリアルインターフェイス 標準装備
232 RS-232Cコミュニケーションインターフェイス 標準装備
BCO BCDパラレルデータ出力インターフェイス オプション
BCI BCDパラレルデータ入力インターフェイス オプション
485 RS-485コミュニケーションインターフェイス オプション
DAC D/Aコンバータインターフェイス オプション
ODN DeviceNetインターフェイス オプション
CCL CC-Linkインターフェイス オプション



LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
