製品概要

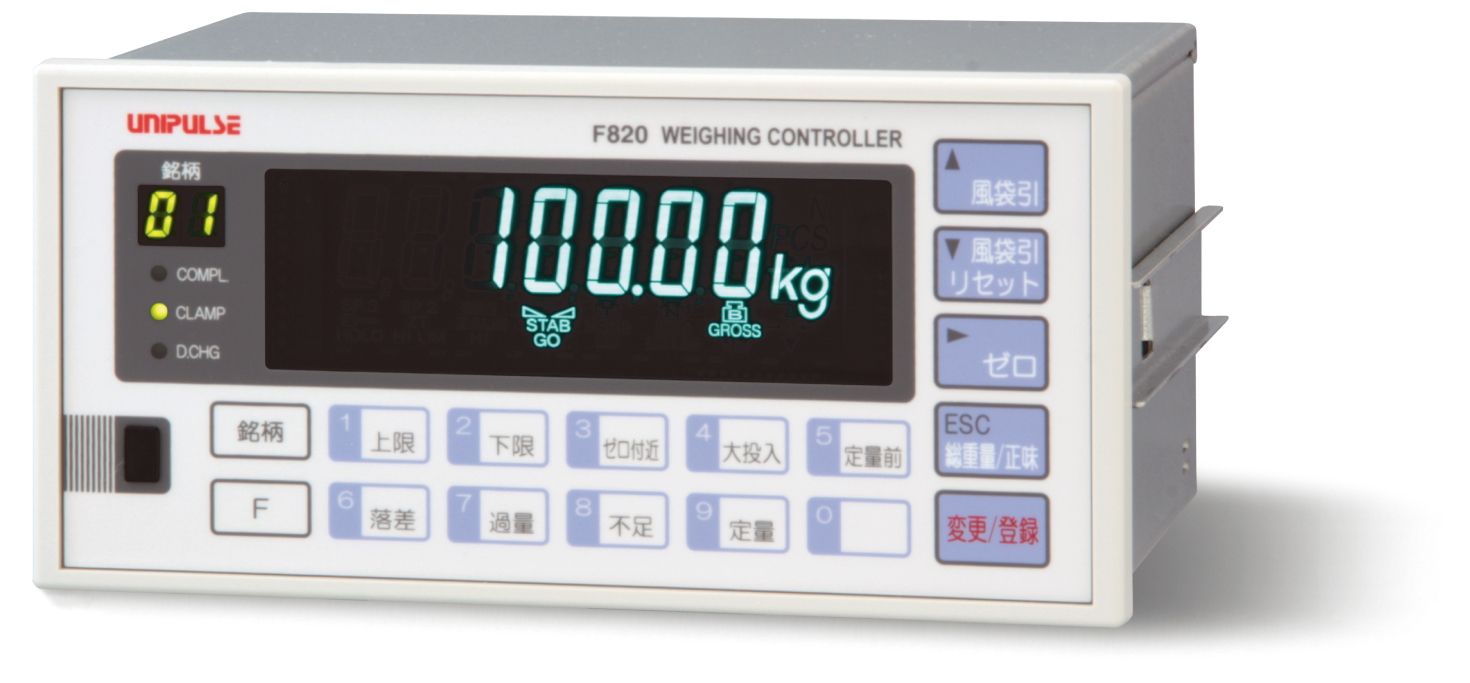

F820は、計量システム専用に開発されたウェイングインジケータです。
超低ドリフトの高精度アンプ、高速サンプリング、自動計量機に便利な計量シーケンス機能や制御入出力など、ハイスペックと多彩な機能を搭載しています。
パソコンによる専用のアプリケーションを併用することで、波形を見ながらチューニングすることができ、システム立ち上げ時間の短縮および運用の簡略化が図れます。

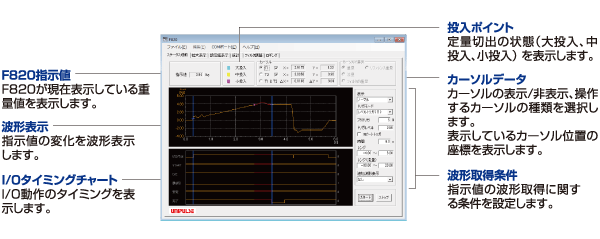

専用ソフトにより波形を見ながらチューニング

重量波形の描画

重量値の変化を波形で表示します。波形とI/O信号が同時に見れるため、全体計量時間の把握や大・中・小投入信号がON/OFFした変わり目の挙動を把握することができます。


波形の拡大表示
重量波形の見たいところを拡大表示できます。
重量値の安定具合、定量切出時の投入ポイントが適切か、サンプリング速度が適切か、拡大表示により確認することができます。



フィルタの効果
フィルタの設定が適切か(振動などのノイズが抑えられているか)見ることができます。
フィルタ設定を変更することで、パソコン上で簡単にシミュレーションすることができます。



設定値の書込み/読出し
F820の設定値の読出し、書込みができます。
設定値はCSV形式で保存できます。初期状態の設定値の保存や同じ設定を他のF820に移植する際に便利です。



統計

重量値の積算を行なう機能です。
積算したデータを元に、最大、最小、平均といった、統計データの演算を行ないます。


ロギング

長時間の重量値の変化を波形表示できます。最大72時間のデータ収集が可能です。


特長

振動を除去する高機能フィルタ
振動の多い環境でも、「速く」「正確な」計量ができます。
デジタルローパスフィルタ、移動平均フィルタを振動によって詳細に設定できます。


高速サンプリング&高分解能
1200回/秒の高速A/D変換、高速デジタル処理能力を有し、
全入力範囲において1/10000の表示分解能を保証します。
(サンプリング速度は300回/秒に設定により切換えられます。)


超低ドリフト
ロードセル用高精度ヘッドアンプにより、0.1μV/℃を実現しました。


100種類の銘柄メモリ
定量、落差、補正投入などの設定値を100種類まで銘柄毎に記憶します。
キー操作、PLCなどの外部信号で選択計量ができます。

計量シーケンス機能
外部にPLCなどを接続せずにシーケンシャルな制御が行えます。
各種設定やタイマを組み合わせることできめ細やかな計量が可能です。

■投入・排出制御モード
計量が不足した場合の補正投入、投入計量の排出ゲート制御など、
投入・排出ゲートを直接制御する豊富なシーケンスを装備しています。

■袋詰制御モード
袋留め信号出力、二連交互排出など袋詰めに便利な機能を装備しています。

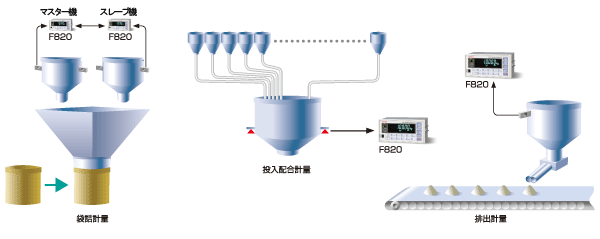

アプリケーション例


仕様

アナログ部
印加電圧 DC5V±5% 出力電流:90mA以内
レシオメトリック方式(350Ω系ロードセル6ケまで並列接続可能)
信号入力範囲 -0.5~3.0mV/V
ゼロ調整範囲 -0.2~2.0mV/V デジタル演算による自動調整方式
ゲイン調整 0.3~3.0mV/V デジタル演算による自動調整方式
最小入力感度 0.15μV/count
精度 非直線性:0.01%/FS以内
ゼロドリフト:0.025μV/℃RTI Typ
ゲインドリフト:1ppm/℃ Typ
A/D変換器 速度:1200回/秒、300回/秒 選択可能 変換分解能:24bit(バイナリー)
最小指示分解能 1/10000
二次的較正 等価入力較正 二次的較正時の精度 1/1000(常温)

フィルタ
ローパスフィルタ A/D変換器 速度1200回/秒時:6、8、10、12、16、20Hzより選択
A/D変換器 速度300回/秒時:1.5、2、2.5、3、4、5Hzより選択
移動平均フィルタ 1~512回

表示部
表示器 メイン表示:字高18mm 蛍光表示管による数字表示(7桁)
銘柄表示:字高8mm 7セグメント緑色LEDによる数字表示(2桁)
重量表示 5桁 符号:最上位桁にマイナス表示
表示回数 1、2、5、10、20回/秒 選択
最大秤量値 5桁
最小目盛 1~50まで設定可能
単位 g、kg、t、lb、なし より選択
小数点 0、0.0、0.00、0.000 より選択
オーバースケール表示 LOAD:A/D変換器入力オーバー、OFL1:正味重量オーバー、
OFL2:最大秤量値+9目盛オーバー、OFL3:総重量オーバー
センターゼロ表示 真のゼロ点、または各値のセンターを表示
状態表示 CLAMP/SP3/SP2/SP1/HOLD/COMPL./ZT/ZALM/
STAB/TARE/NET/GROSS/NZ/D.CHG/HI/GO/LO/
HI LIM/LO LIM/LOCK

設定部
設定方法 メンブレンキー操作により設定
また、USB、RS-232C、RS-485からの設定も可能
設定値の記憶 較正値および一部設定はNOV.RAM(不揮発性RAM)による記憶
その他の設定はF.RAM(不揮発性RAM)に記憶
設定値の保護 LOCKスイッチによる保護が可能
設定項目 上限/下限/ゼロ付近/大投入/定量前/落差/過量/不足/
定量/比較禁止時間/判定時間/完了出力時間/補正投入時間/
自動落差規制値/計量機能1/計量機能2/プリセット風袋引設定/
風袋表示/デジタルローパスフィルタ/移動平均フィルタ/サンプル速度/
モーションディテクト(時間-幅)/ゼロトラッキング(時間)/
ゼロトラッキング(幅)/計量機能3/キー禁止・LOCK/エラー出力選択/
パスワード/袋留出力時間/排出時間/計量開始時間/AZ回数/
判定回数/シーケンスモード1/シーケンスモード2/拡張機能選択1/
拡張機能選択2/I/O入力チェック/I/O出力チェック/BCD入力チェック/
BCD出力チェック/RS-485チェック/分銅重量値/最大秤量値/最小目盛/
DZ規制値/表示選択/重力加速度補正/正味オーバー/総重量オーバー/
RS-485 I/F設定 /RS-485通信タイプ/RS-485 ID/RS-232 I/F設定 /
RS-232C通信タイプ/D/A出力モード/D/Aゼロ設定/
D/Aフルスケール設定/BCDデータ更新レート/ゼロ較正/スパン較正/
等価入力較正/出力値表示/オプション確認表示

外部信号
出力信号(16点) 出力タイプ:トランジスタのオープンコレクタ出力
絶縁方式:フォトカプラ絶縁 定格電圧:DC30V 最大電流:DC120mA
入力信号(22点) 入力タイプ:入力端子とCOM端子との短絡、開放によって信号を入力
絶縁方式:フォトカプラ絶縁

インターフェイス
USB USBインターフェイス
SIF 2線式シリアルインターフェイス
232 RS-232Cコミュニケーションインターフェイス(オプション)
BCO BCDパラレルデータ出力インターフェイス(オプション)
DAC D/Aコンバータ(電流出力)(オプション)
485 RS-485コミュニケーションインターフェイス(オプション)
RS-232Cは専用のスロットあり。他のオプションは1機能のみ搭載可

一般性能
電源電圧 AC100~240V(+10% -15%)[フリー電源 50/60Hz]
突入電流 2A、1msec:AC100V平均負荷状態(常温、コールドスタート時)
4A、1msec:AC200V平均負荷状態(常温、コールドスタート時)
消費電力 約18W
使用条件 温度 使用温度範囲:-10~+40℃ 保存温度範囲:-20~+85℃
湿度 85%RH以下(結露不可)
外形寸法 192(W)×96(H)×145(D)mm(突起部含まず)
パネルカット寸法:186(W)×92(H)mm
重量 約1.7kg

付属品
AC入力コード(公称定格125V)(2m) 1
ロードセルコネクタ(JRコネクタ) 1
ロードセル用コネクタゴム 1
外部入出力用57シリーズコネクタ 1
ミニドライバ 1
取扱説明書 1
BCD出力用コネクタ(BCD出力オプション搭載時) 1
D/Aコンバータ用コネクタ(D/Aコンバータオプション搭載時) 1
RS-485用コネクタ(RS-485オプション搭載時) 1

別売品
CA81-USB USBケーブル(A-miniBタイプ)1.8m
CAAC3P-P2 AC入力コード 2m
CAAC3P-CEE7/7-P1.5 AC入力コード(250V耐圧)1.5m
CN3P-2P AC入力コード用3P-2P変換プラグ
CA4131 片端JRコネクタ付(6芯)ケーブル先端柳線3m
CA4230 JR−PRC変換中継(6芯)ケーブル0.3m
CA4311 JR−PRC変換中継(6芯)4線式ー6線式(520A用)1m
CN10 ロードセルコネクタ(JRコネクタ)
CN21 BCD入出力用コネクタ
CN22 外部入出力用57シリーズ50pコネクタ
CN34 RS-232C用D-Sub9pコネクタ
CN70 D/Aコンバータ用コネクタ
