製品概要
計量結果をCFカードにCSV形式で記録できるため、パソコンとの親和性も抜群。情報検索・管理が容易に行なえます。
付属プリンタ、現場操作盤、大型表示器など、充実の周辺機器とインターフェイスでシステム構築をトータルサポートします。
F890A:アナログロードセル対応
F891A:デジタルロードセル対応
「取引又は証明用」に使用できる型式承認用の指示計モジュール

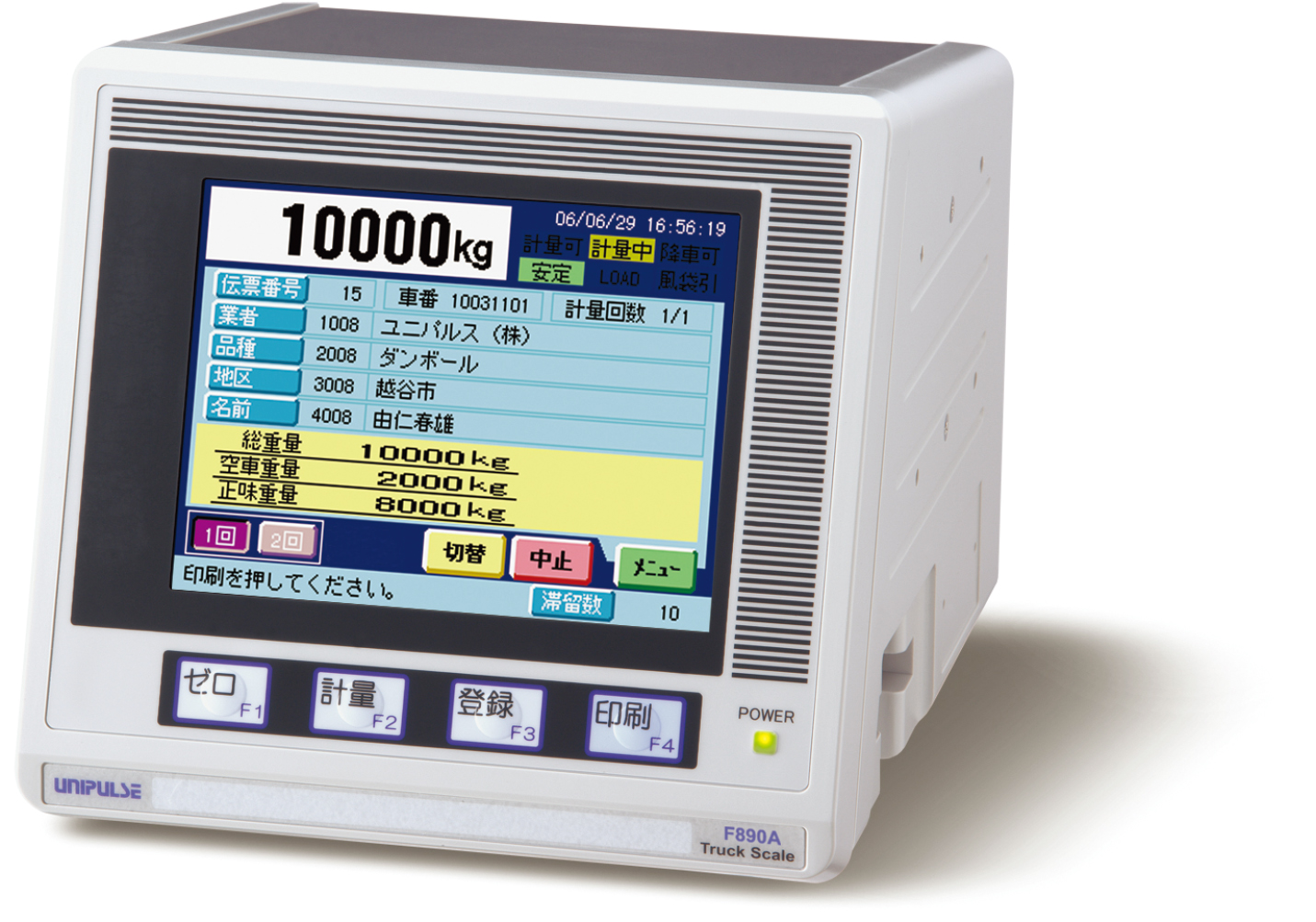

F890A/F891Aは、「取引又は証明用」に使用できるトラックスケール用ウェイングコントローラです。
(JIS B 7611-2 精度等級:3級、目量:6000)

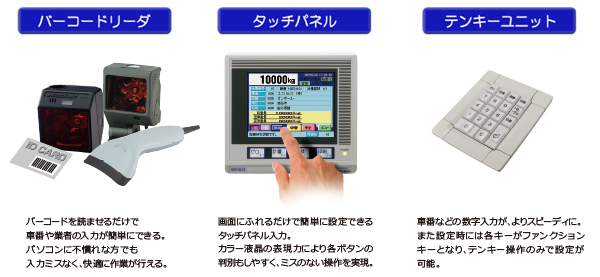

選べる3つの入力方法

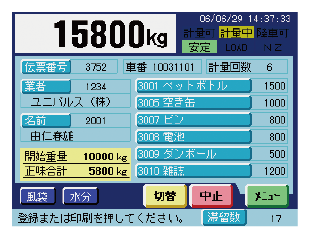

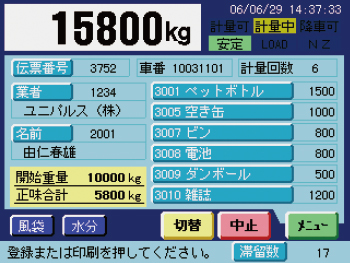

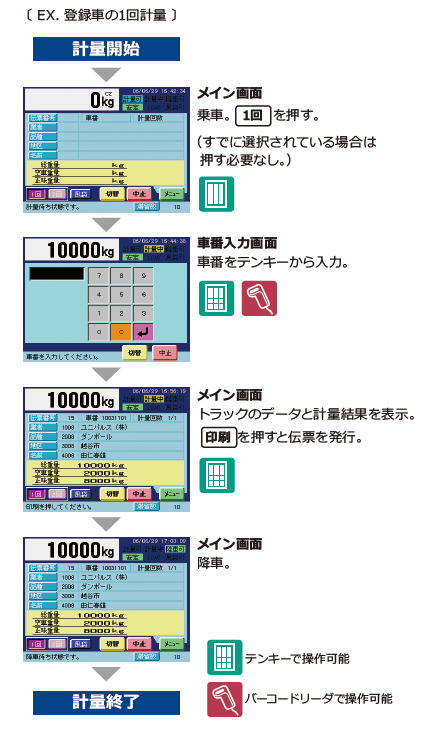

画面を見て・さわって・シンプル&スムーズ

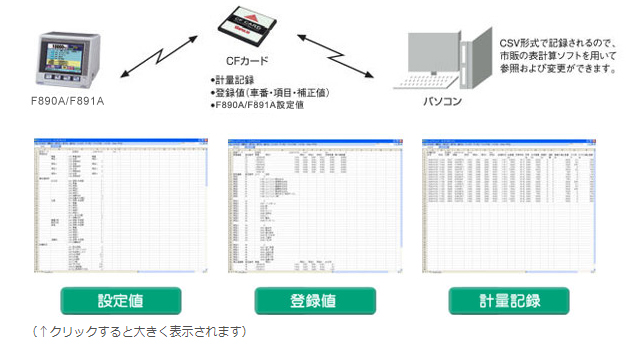

CFカードにCSV形式でデータバックアップ
計量記録、登録値(車番・項目・補正値)、設定値などのデータをCFカードにCSV形式で記録できます。
また、CFカードのデータを読み出してF890A/F891Aの設定をスピーディに更新することもできます。
大容量記憶メモリ
車番登録4,000件、項目登録3,996件(業者・品種・地区・名前 各999件)、補正値テーブル登録300件(水分率・比重・単価 各100件)、滞留車情報100件、計量記録10,000件。リチウム電池により7年以上保存可能です。
多段計量にもしっかり対応
1台のトラックが数種類の品種を積み降ろすようなアプリケーションに対応します。

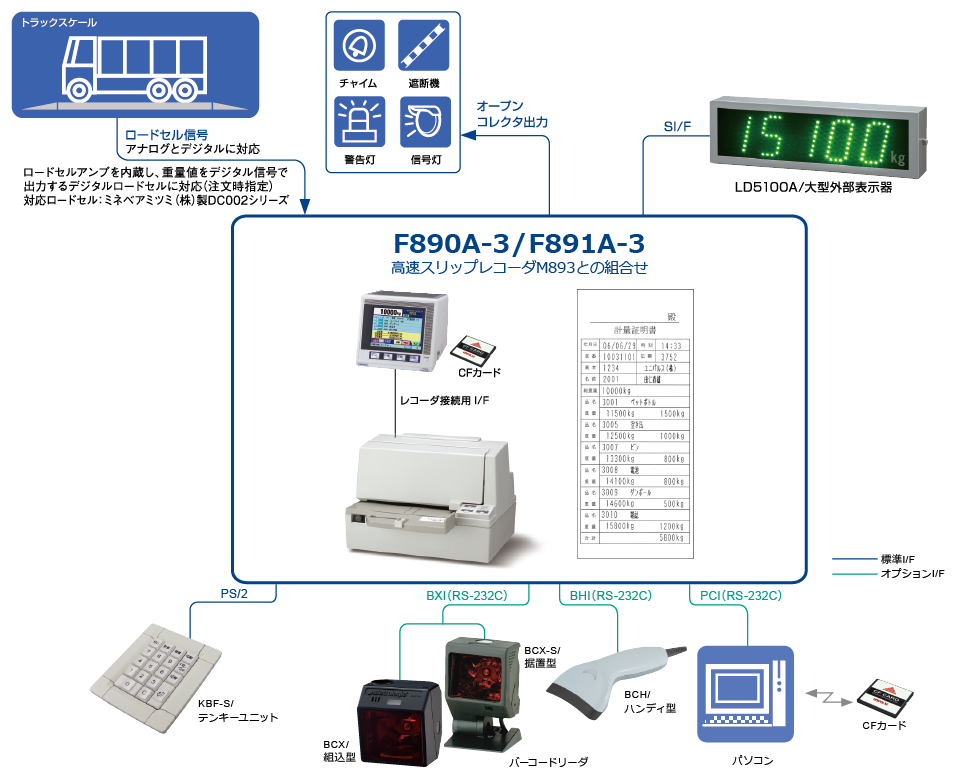

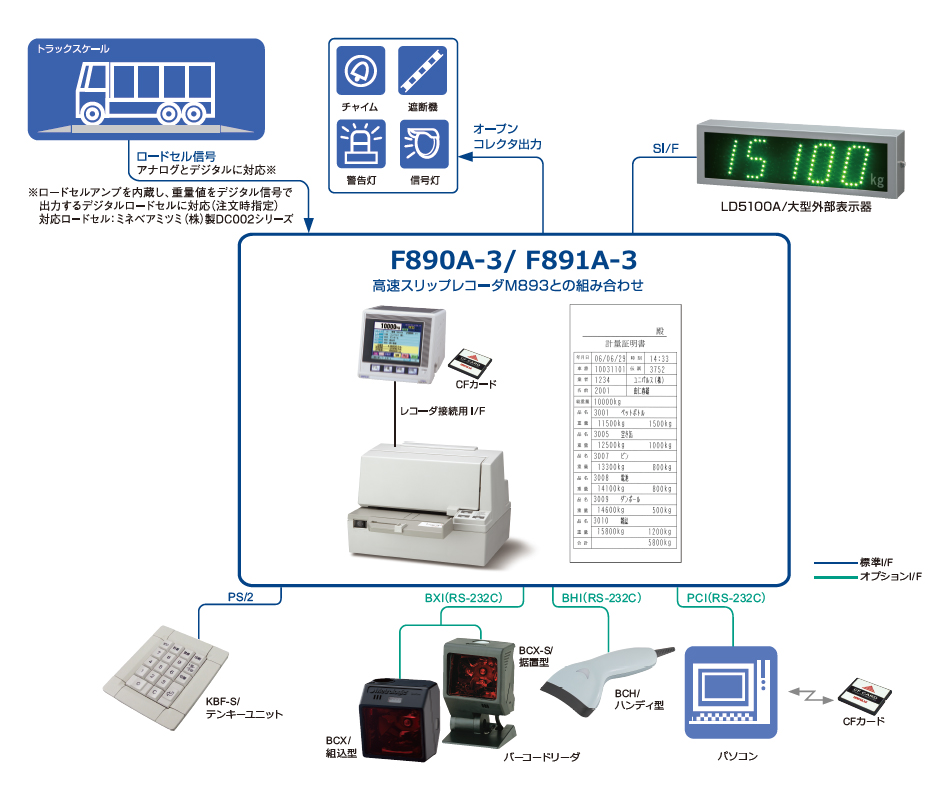

プリンタ・セットと充実の周辺機器&インターフェイス
仕様
アナログ部|設定部|入出力部|表示部|カードスロット部|一般性能|付属品
アナログ部(F890A) | |
印加電圧 | DC 5 V±5% 出力電流90 mA 以下 レシオメトリック方式(350 Ω系ロードセル6ケまで並列接続できる) |
---|---|
信号入力範囲 | -0.2 ~ 2.2 mV/V 0 ~ 2.2 mV/V(計量法対応設定ON時) |
ゼロ調整範囲 | デジタル演算による自動調整方式 0 ~ 2 mV/V |
ゲイン調整範囲 | デジタル演算による自動調整方式 0.3 ~ 2.0 mV/V 0.6 ~ 2.0 mV/V(計量法対応設定ON時) |
最小入力感度 | 0.15 μV/count 0.5 μV/count(計量法対応設定ON時) |
精度 |
非直線性:0.01% FS 以内(Typ 0.005% FS 常温) ゼロドリフト:Typ0.025 μV/℃ RTI ゲインドリフト:Typ 1 ppm/℃ |
フィルタ | デジタルローパスフィルタ 2 Hz |
A/D変換器 |
速度:25回/秒 分解能:24 bit(バイナリー) 有効分解能:320000 以上 |
設定部 | |
設定項目 |
計量法対応:計量法対応設定 項目設定:車番/業者/品種/地区/名前 (車番以外の項目名は任意に変更できる) 補正値設定:水分率/比重/重量引/風袋引/単価/消費税 印字設定:M893(用紙排出方向/文字サイズ/伝票余白/基本フォーマット/印字位置登録/テスト印字/印字位置/先印字/後印字) オプション:バーコードリーダ(組込/据置型)/バーコードリーダ(ハンディ型)/カレントループ/PC接続 計量設定:表示回数/デジタルフィルタ/安定時フィルタ/MD時間/MD幅/ZT時間/ZT幅/ゼロ付近/DZ規制値/DZ異常時の方式/自動登録認識/パワーオンゼロ/自動計量/出力選択 較正:ゼロ較正/スパン較正/等価入力較正/リニアライズ較正1/リニアライズ較正2/リニアライズ較正3/単位/小数点位置/最大秤量値/分銅重量値/最小目盛/1/4目盛/重力加速度補正/総重量オーバー/スパン補正/デュアルレンジ/デュアルレンジ境界 システム:コントラスト/バックライトON/バックライト点灯時間/計量開始ブザー/計量記録自動保存(時間)/計量記録自動保存(方式)/メモリー使用量/日付設定/時刻設定/年号選択/年号登録/換算 システム2:設定値一覧印字/CF設定値読出/CF設定値書込/パスワード登録/編集印刷選択/SI/Fデータ選択 |
---|
入出力部 | |
外部出力信号 | トランジスタのオープンコレクタ出力(エミッタ=COM端子)トランジスタONのとき出力をLOにする 計量可、計量中、降車可、安定、LOAD、出力選択 |
---|---|
外部入力信号 | 接点(リレー、スイッチなど)または無接点(トランジスタ、オープンコレクタ出力のTTLなど)によりCOM端子と短絡したときをONとする D/Z、登録、印刷、計量 |
インターフェイス |
SIF:2線式シリアルインターフェイス PRI:プリンタ接続用インターフェイス(信号レベル:RS-232C準拠) PS2:テンキーユニット接続用PS/2インターフェイス BXI+BHI:組込/据置型バーコードリーダ+ハンディ型バーコードリーダ接続用RS-232Cインターフェイス(オプション) BXI+PCI:組込/据置型バーコードリーダ+パソコン接続用RS-232Cインターフェイス(オプション) BHI+PCI:ハンディ型バーコードリーダ+パソコン接続用RS-232Cインターフェイス(オプション) 485:RS-485インターフェイス(オプション) *オプションボード3枚搭載可能 |
表示部 | |
表示器 | TFTカラーLCD 表示エリア:115(W)×86(H)mm 320×240 dot |
---|---|
表示値 | 5桁 符号:最上位桁にマイナス表示 |
表示回数 | 2.5、5回/秒 選択 |
状態表示 | 計量可/計量中/降車可/LOAD/安定/出力選択/鍵(設定値の変更禁止) |
時計表示 | 年月日時分秒(年号は西暦下位2桁または、和暦(元号+2桁)) |
カードスロット部 | |
カード仕様 | CFカード(TYPEⅠまたはTYPEⅡ) |
---|
一般性能 | |
電源電圧 | AC 100 V (+10% -15%)50/60 Hz |
---|---|
消費電力 | 8 W typ. |
使用条件 | 温度・・・・・・・ 使用温度範囲:-10 ~ +40℃ 保存温度範囲:-20 ~ +60℃ 湿度・・・・・・・ 85% RH 以下(結露不可) |
突入電流(Typ) | 15 A,5 msec・・・・AC 100 V平均負荷状態(常温、コールドスタート時) |
外形寸法 | 180(W)×166(H)×203(D)mm(突起部含まず) |
重量 | 約 2.6 kg |
付属品 | |
AC入力コード | 1本 |
---|---|
AC入力コード用変換プラグ | 1個 |
ミニドライバ | 1本 |
ロードセルコネクタ | 1個 |
外部入出力信号用コネクタ | 1個 |
レコーダ接続ケーブル | 1本 |
ヒューズ | 1個 |
CFカード(CF128M) | 1枚 |
取扱説明書 | 1冊 |
M893 付属品 | |
高速スリップレコーダ | 1台[外形寸法:252(W)×185(H)×266(D)mm] |
---|---|
インクリボンカセット | 1個 |
ACアダプタ | 1個 |
AC入力コード | 1本 |
AC入力コード用変換プラグ | 1個 |
スイッチカバー | 1個 |
六角ロックネジ | 2個 |

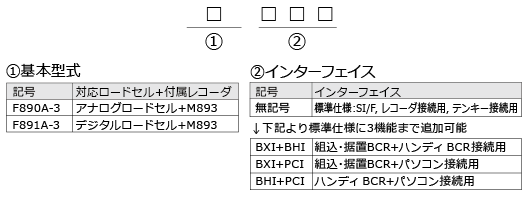

オプション
製品名 | |
BXI+BHI | 組込/据置型バーコードリーダ+ハンディ型バーコードリーダ接続用RS-232Cインターフェイス |
---|---|
BXI+PCI | 組込/据置型バーコードリーダ+パソコン接続用RS-232Cインターフェイス |
BHI+PCI | ハンディ型バーコードリーダ+パソコン接続用RS-232Cインターフェイス |
485 | RS-485インターフェイス |
別売品
製品名 | |
BCX | 組込型バーコードリーダ |
---|---|
BCX-S | 据置型バーコードリーダ |
BCH | ハンディ型バーコードリーダ |
KBF-S | テンキーユニット |
CA890-232X | D-Sub9p-D-Sub25pクロスケーブル0.9 m |
CAAC3P-P2 | AC入力コード2 m |
CN11 | ロードセルコネクタ |
CFカードカバー | F890A/F891A用CFカードカバー |
PR893/10 | M893用インクリボンカセット |
LB01-NH | リチウム電池 (NHコネクタ付) |
LD557A/LD5100A/LD5180 | 大型外部表示器 |
CF128M | CFカード 128 MByte |
