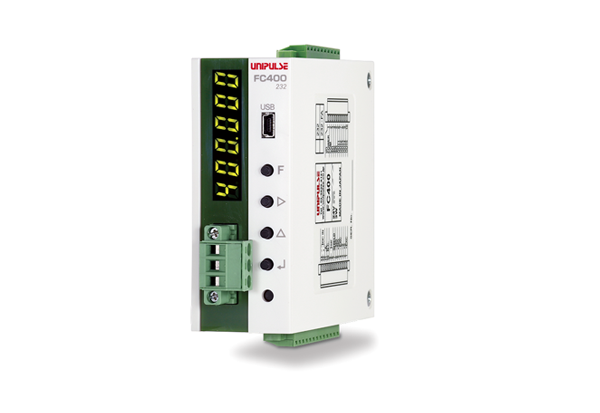

RS-232C搭載組込型ウェイングインジケータFC400-232

FC400-232は、RS-232Cインターフェイスを標準装備したコンパクトタイプのウェイングインジケータです。
ホッパースケール、パッカースケール、ウェイトモニタなど、あらゆる計量シーンにマッチします。

軽量コンパクトな 35 mm DINレールタイプ
外形寸法：34(W)×88(H)×91(D) mm (突起部含まず)
重量：約 220 g
FC400_232

RS-232C、SI/F、USBインターフェイスを標準装備

1200回/秒の高速A/D変換、高速デジタル処理。
最大で1/100000の表示分解能。

高速A/D変換により、より速く高精度な計量を実現

■ノイズに強い高機能フィルタ搭載
外部振動に強く、高速・高精度な計量を実現。

■自動フィルタ調整機能
動調整キーを押すだけで高機能フィルタの設定ができる。

■等価入力較正機能
ロードセルの出力値と対応する重量値を入力するだけで較正できる。

■リニアライズ較正機能
ゼロ・スパン以外の中間の3点の較正を行うことによって、直線性を改善できる。

■入力換算値表示機能
ロードセルを接続するだけでmV/Vに換算した表示可能。

■標準計量シーケンス装備
外部にPLCなどを接続せずにシーケンシャルな制御が行える。

アナログ部
印加電圧	DC 5 V±5% 出力電流：90 mA 以下 DC 2.5 V±5% 出力電流：45 mA 以下（設定による切換可）レシオメトリック方式(350 Ω系ロードセル6ケまで並列接続できる）
信号入力範囲	-2.5 ～ +5.1 mV/V
ゼロ調整範囲	デジタル演算による自動調整方式　-0.5 ～ +2.0 mV/V
ゲイン調整範囲	デジタル演算による自動調整方式　0.01 ～ 3.0 mV/V
リニアライズ機能	ゼロ・スパン以外に最大3点の多点較正が可能
最小入力感度	0.15 μV/count
精度	非直線性： 0.01% FS 以内ゼロドリフト： 0.0002% FS/℃ typ. ＊印加電圧5 V, 3 mV/V較正時ゲインドリフト： 1 ppm/℃ typ.
フィルタ	デジタルローパスフィルタ可変：0.1 ～ 300 Hz 移動平均フィルタ OFF, 2 ～ 512回
A/D変換器	1200回/秒変換分解能：24 bit（バイナリ）

外部信号
外部出力信号（5点）	各制御出力は設定により選択可能トランジスタのオープンコレクタ出力 Vceo = 30 V、 Ic = 50 mA
外部入力信号（3点）	各制御入力を設定により選択可能接点(リレー、スイッチなど）または無接点（トランジスタ、フォトカプラなど） COM端子と短絡したときをONとする *外部電源DC 24 Vをご用意ください。

LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。

製品カタログ（PDF）		FC400シリーズカタログ(2 MB)	日
取扱説明書（PDF）		FC400-232マニュアル(9 MB)	日	英
		FC400-232 quickマニュアル(3 MB)	日	英
		FC400-232 quick(setting value)マニュアル(91 KB)	日	英
2D 外観図	DXF （ZIP）	FC400-232外観図_DXF(441 KB)	日
2D 外観図	PDF	FC400-232外観図_PDF(217 KB)	日
3D 外観図	STEP （ZIP）	FC400-232外観図_STEP(3 MB)	日
