製品概要
FC400-EIPは、EtherNet/IPTM、USBを標準装備したコンパクトタイプのウェイングインジケータです。
ホッパースケール、パッカースケール、ウェイトモニタなど、あらゆる計量シーンにマッチします。

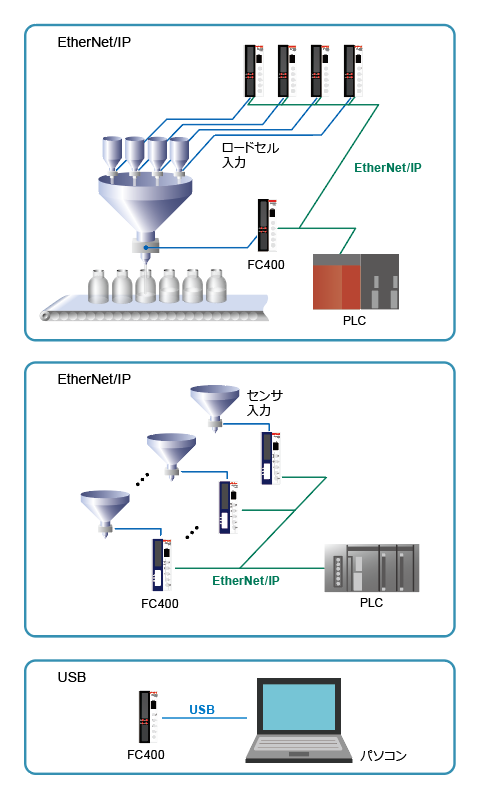

ネットワークにより複数chでのシステム構築が簡単に行えます。
波形が見れるPCアプリで設定も簡単です。
EtherNet/IPは、ODVAの登録商標です。
高速サンプリング
1200回/秒の高速A/D変換、高速デジタル処理。
最大で1/100000の表示分解能。
USB専用ソフト(フリーソフト)
USBインターフェイスを介して通信し、
ロギング、グラフ表示、パラメータの設定、較正ができる。
EtherNet/IP専用ソフト(フリーソフト)
EtherNet/IPインターフェイスを介して通信し、波形やサイクリックデータなどの簡易モニタ表示、パラメータの設定、較正ができる。
ノイズに強い高機能フィルタ＆自動フィルタ調整機能
各種振動に対応するローパスフィルタ(0.1 ～ 300 Hz)と周期的な振動に効果的な移動平均フィルタ(OFF、2 ～ 512回)の膨大な組合わせから精度と安定両立できる最適値を自動で探すことができる。(ご自身で設定されたい方は、マニュアル調整も可能)
コンパクトサイズ
省スペースで組込に最適。
軽量コンパクトな 35 mm DINレールタイプ
標準計量シーケンス装備
外部PLCなどを接続せずに、シーケンシャルな制御が行える。
入力換算値表示機能
ロードセルの出力をmV/Vに換算した表示が可能。
トラブル時の故障ブロックの切り分けに便利。
6桁表示も可能
24 bitのA/D変換器を活かした6桁表示が可能。
等価入力較正機能
ロードセルの出力値と対応する重量値を入力するだけで較正できる。
リニアライズ較正機能
ゼロ・スパン以外の中間の3点の較正を行うことによって、
直線性を改善できる。直線性の悪い秤でも、高精度の秤に補正可能。
FC400-EIPを特集した過去のメールマガジンはこちら
仕様
アナログ部｜表示部｜外部信号｜インターフェイス｜一般性能｜付属品
| アナログ部 | |
| 印加電圧 | DC 5 V±5% 出力電流：90 mA 以下 DC 2.5 V±5% 出力電流：45 mA 以下（設定による切換可） レシオメトリック方式(350 Ω系ロードセル6ケまで並列接続できる） |
|---|---|
| 信号入力範囲 | －2.5 ～ 5.1 mV/V |
| ゼロ調整範囲 | デジタル演算による自動調整方式 -0.5 ～ 2.0 mV/V |
| ゲイン調整範囲 | デジタル演算による自動調整方式 0.01 ～ 3.0 mV/V |
| リニアライズ機能 | ゼロ・スパン以外に最大3点の多点較正が可能 |
| 最小入力感度 | 0.15 μV/count |
| 精度 | 非直線性： 0.01% FS 以内 ゼロドリフト： 0.0002% FS/℃ Typ ゲインドリフト： 1 ppm/℃ Typ |
| フィルタ | デジタルローパスフィルタ 可変：0.1 ～ 300 Hz 移動平均フィルタ OFF, 2 ～ 512回 |
| A/D変換器 | 1200回/秒 変換分解能：24 bitバイナリー |
| 表示部 | |
| 表示器 | 字高 8 mm 7セグメント緑色LEDによる数字表示 |
|---|---|
| 表示値 | 最大6桁 |
| 表示回数 | 1、3、6、13、25回/秒 選択 |
| 状態表示 | MS、NS |
| 外部信号 | |
| 外部出力信号 （5点） |
各制御出力を設定により選択可能 トランジスタのオープンコレクタ出力 Vceo = 30 V、 Ic = 50 mA |
|---|---|
| 外部入力信号 （3点） |
各制御入力を設定により選択可能 接点(リレー、スイッチなど）または無接点（トランジスタ、フォトカプラなど） COM端子と短絡したときをONとする *外部電源DC 24 Vをご用意ください。 |
| インターフェイス | |
| USB | USBインターフェイス |
|---|---|
| EIP | EtherNet/IPインターフェイス |
| 一般性能 | |
| 電源電圧 | DC 24 V（±15%） |
|---|---|
| 消費電力 | 4 W typ. |
| 使用条件 | 温度…使用温度範囲 -10℃ ～ ＋50℃ 保存温度範囲 －20℃ ～ ＋85℃ 湿度…85% RH 以下(結露不可) |
| 外形寸法 | 34(W)×88(H)×91(D) mm (突起部含まず) |
| 重量 | 約 230 g |
| 付属品 | |
| ジャンパー線 | 2 |
|---|---|
| ミニドライバ | 1 |
| 各種入出力コネクタ | 2 |
| クイックリファレンス | 2 |
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
