製品概要

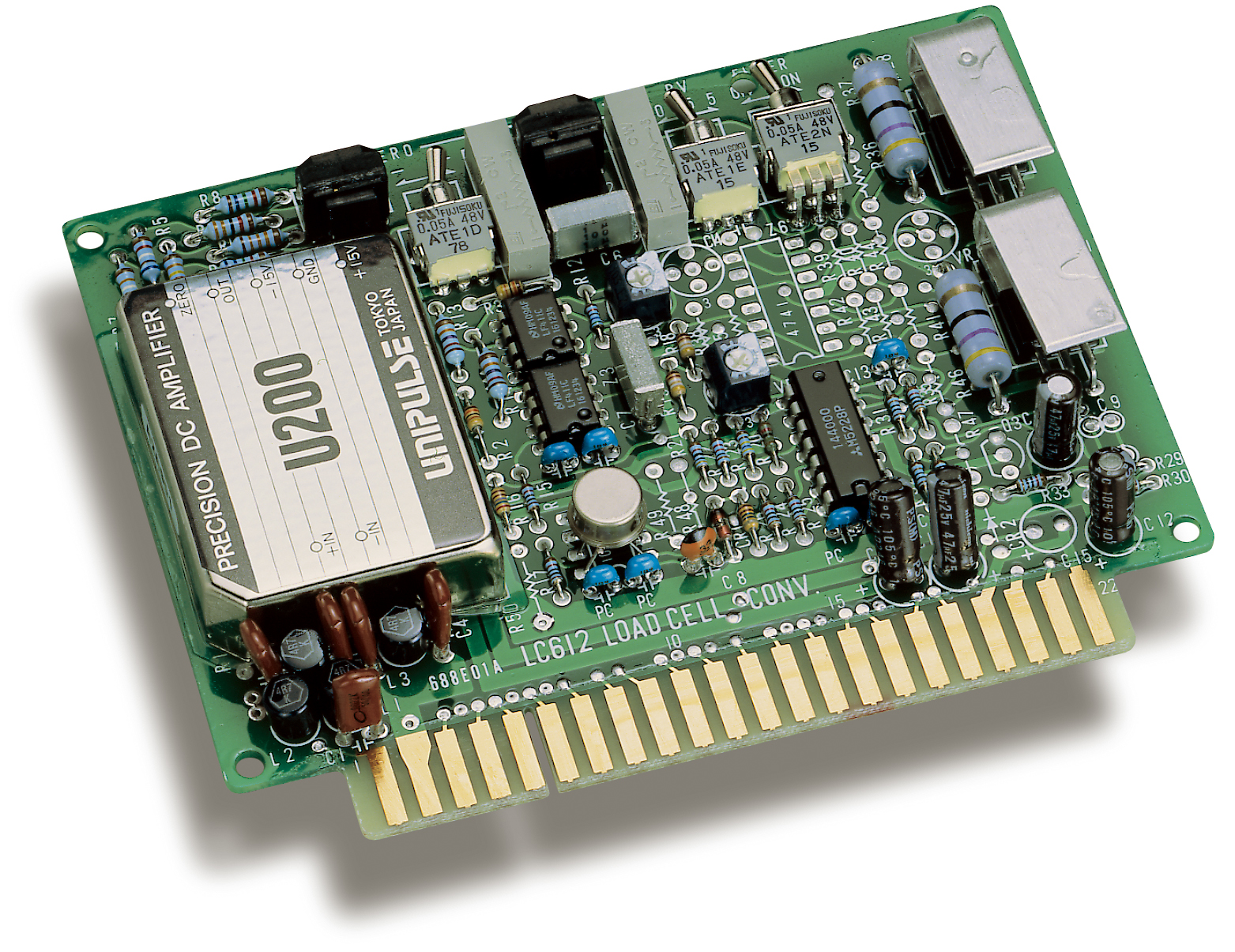

ブリッジ印加電源回路、ゼロ・ゲイン調整回路、ローパスフィルタなどがコンパクトにワンボードに収められており、機器組込専用型です。LC610の姉妹製品であり、LC610は工業はかり用に開発されたものですが、LC612はシステム計装・研究・実験用にお使いいただけます。
仕様
センサ印加電源 | DC2.5、5、10V±0.4%(スイッチにより切換) 出力電流:50mA以内 |
---|---|
定格出力 | 0~±10V 負荷抵抗500Ω以上 |
ゼロ調整範囲 |
粗調:±15mV 16ステップディップロータリースイッチ 微調:1mV 20回転トリマーポテンショメータ |
ゲイン調整範囲 |
粗調:16ステップディップロータリースイッチ 微調:20回転トリマーポテンショメータ B.V.=10V時:0.5mV/V~3.0mV/V B.V.=5V時:1.0mV/V~6.0mV/V B.V.=2.5V時:2.0mV/V~12.0mV/V |
ゼロドリフト | 0.2μV/℃RTI以内(最大感度時) |
ゲインドリフト | 0.01%/℃以内 |
印加電源ドリフト | 0.003%/℃以内 |
非直線性 | 0.005%/FS以内 |
ノイズ | 0.2μVp-pRTI以内(0.1~1Hz) 15μVp-pRTI以内(全帯域) |
ローパスフィルタ | スイッチによりON/OFFできる フィルタON時 ベッセル型ローパスフィルタ(-12dB/oct.) 1Hz/-3dB フィルタOFF時 25kHz/-3dB以上 |
所要電源 | DC±15V ±5% 20mA+印加電源電流 |
使用条件 |
温度:精度保証 -10~+40℃ 動作保証 -20~+60℃ 保存 -40~+85℃ 湿度:80%RH以下(結露不可) |
測定条件 | ゼロドリフト・ノイズ・帯域規格は信号源抵抗200Ω時の測定値とします。 |
付属品 | ミニドライバ:1 |
オプション
製品名 | |
US02 | ソケットコネクタ |
---|
ダウンロード
製品カタログ(PDF)
|
LC612カタログ(1 MB) | 日 | ||
---|---|---|---|---|
取扱説明書(PDF)
|
LC612マニュアル(2 MB) | 日 | ||
外観図
|
DXF
(ZIP) |
LC612外観図_DXF(9 KB) | 日 | |
PDF
|
LC612外観図_PDF(28 KB) | 日 | ||
サポートツール
|
||||
ソフトウェア
|
- 取扱説明書、製品外観図、サポートツール、ソフトウェアについては、ユーザー登録のうえ、ダウンロードしてください。
- PDF形式のファイル閲覧には、adobe社のAcrobat Readerをインストールする必要があります。
LC612との組み合わせ推奨製品
-
- 荷重計測用ロードセル
- 圧入管理など、瞬間的な力の変化の計測に最適
-
- 重量計測用ロードセル
- 紛体・液体計量など、正確な計量と制御に最適
-
- キャリブレータ/可変チェッカ
- 疑似センサとして計測器の校正や動作チェックに最適
