製品概要

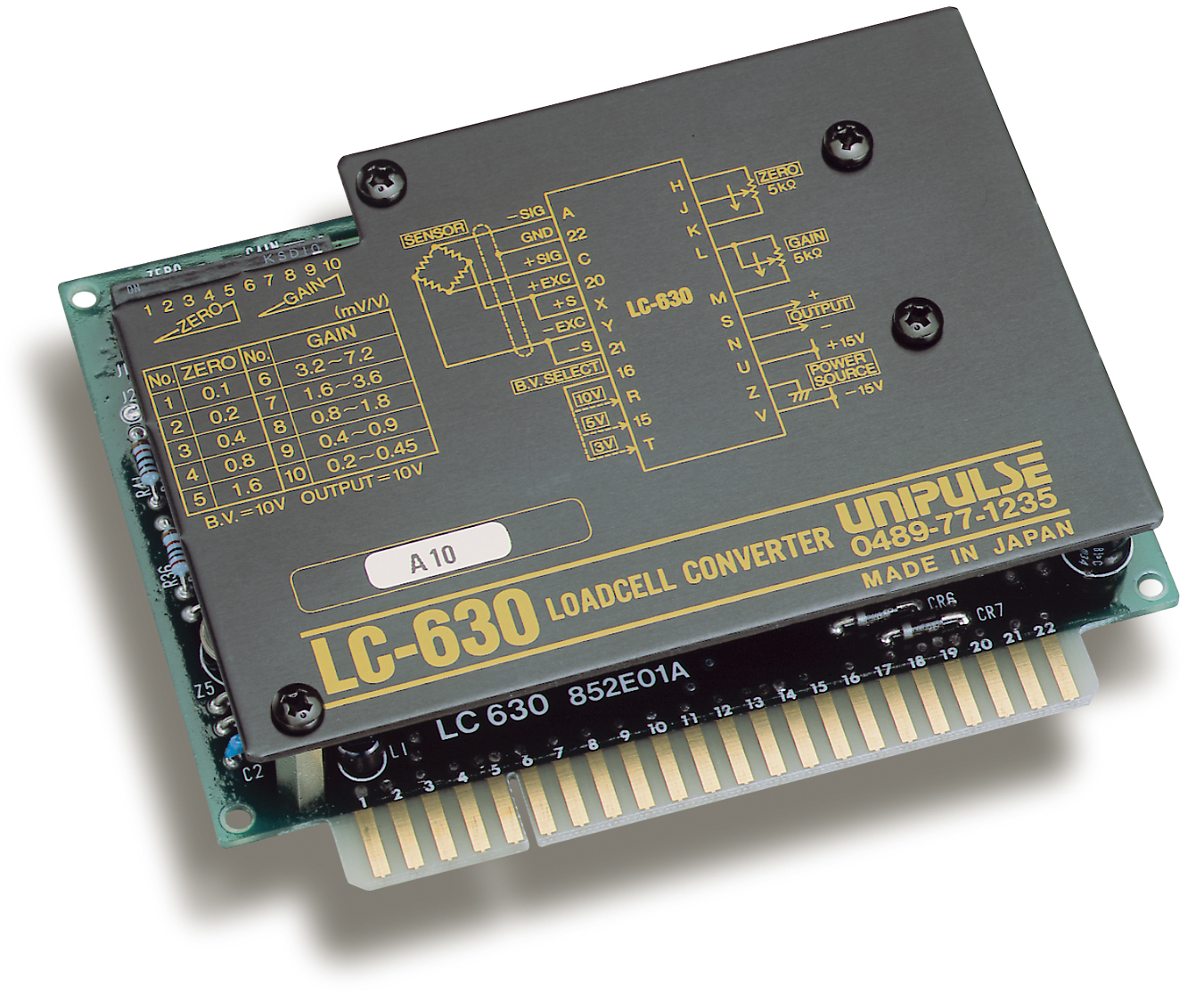

印加電源回路、ゼロ・ゲイン調整回路、ローパスフィルタなどがコンパクトにワンボードに収められており、機器組込専用型です。プリアンプをディスクリート化することにより、極限まで低価格化を計り、より一層広い分野でご利用いただけます。
仕様
センサ印加電源 | DC3、5、10V±0.4%(外部ストラップにより切換) 出力電流:3、5V・・・・・・・・・・・50mA以内 出力電流:10V・・・・・・・・・・・120mA以内 |
---|---|
定格出力 | 0~±10V 負荷抵抗5kΩ以上 |
ゼロ調整範囲 |
粗調:0~-3.1mV/V 0.1mV/Vステップ切換 内蔵ディップスイッチによる 微調:±0.15mV/V(J端子)または±0.75mV/V(F端子) 外付け20回転トリマーポテンショメータ |
ゲイン調整範囲 |
B.V.=10V時 0.2mV/V~5mV/V B.V.=5V時 0.4mV/V~10mV/V B.V.=3V時 0.64mV/V~16.6mV/V 粗調:内蔵ディップスイッチにより5段階 微調:外付け20回転トリマーポテンショメータ |
ゼロドリフト | 0.6μV/℃RTI以内 |
ゲインドリフト | 50ppm/℃以内 |
印加電源ドリフト | 25ppm/℃ |
非直線性 | 0.005%/FS以内 |
ノイズ | 0.3μVp-pRTI以内(0.1~2Hz) |
ローパスフィルタ | ベッセル型ローパスフィルタ(-12dB/oct.) 2Hz/-3dB |
所要電源 | DC±15V ±5% 20mA+印加電源電流 |
使用条件 |
温度:精度保証-10~+40℃ 動作保証-20~+60℃ 保存-40~+85℃ 湿度:80%RH以下(結露不可) |
測定条件 | ゼロドリフト・ノイズ規格は信号源抵抗200Ωにて測定。 ゼロドリフト規格は全て入力換算値で最大ゲイン時の値です。 |
オプション
製品名 | |
POT01 | 外付用ポテンショメータ 5kΩ |
---|---|
POT02 | 外付用ポテンショメータ 20kΩ |
US02 | ソケットコネクタ |
