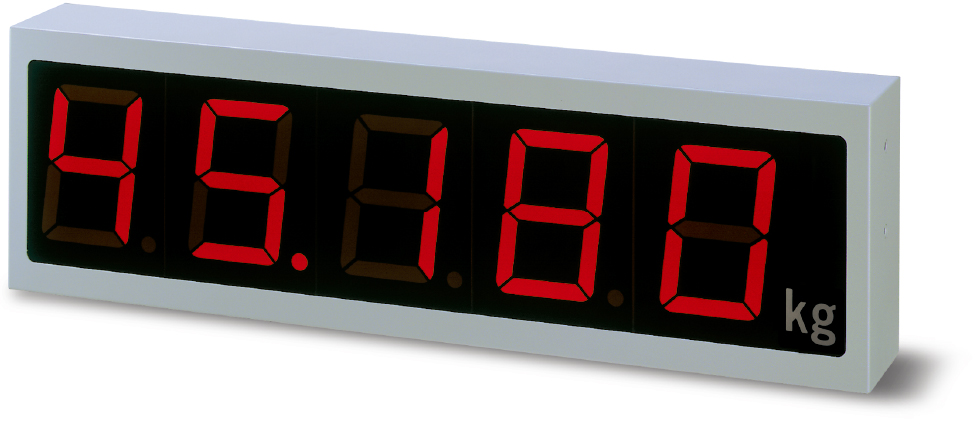

製品概要
見やすい大型高輝度LED。防滴･防塵の堅牢な筐体。ネットワークが簡単に構築できるSI/F、SI/FⅡインターフェイス。あらゆる計量システムに対応できる大型表示器です。
仕様
| 表示部 | |
| 表示素子 | 赤色高輝度LED |
|---|---|
| 表示桁数 | 5桁 (-9999 ～ 99999) |
| 文字寸法 | 字高 180 mm |
| 文字幅 | 110 mm |
| 視認距離 | 約60 ～ 90 m |
| 視認角度 | 垂直水平とも120度 以上 |
| 設定部 | |
| 設定方法 | 6 bit ディップスイッチ×2 |
|---|---|
| 設定項目 |
表示重量：総重量､正味重量､風袋重量､インジケータ連動 小数点位置：任意の桁に設定できる SI/FⅡ ID番号：0 ～ 3 入力信号切換え：SI/FまたはSI/FⅡ |
| 単位 | シルクなし、シールを付属（kg/g/t/N/lb） |
| 通信部（オプションは1機能のみ搭載可） | |
| インターフェイス |
SIF：2線式シリアルインターフェイス SI2：2線式高速双方向シリアルインターフェイス(オプション) ACL：カレントループインターフェイス(オプション) |
|---|---|
| 一般性能 | |
| 電源電圧 | AC 85 ～ 110 V、102 ～ 132 V、170 ～ 220 V、187 ～ 242 V （注文時指定） |
|---|---|
| 消費電力 | 65 VA typ. |
| 使用条件 | 温度 使用温度範囲：-10 ～ +40℃ 保存温度範囲：-40 ～ +80℃ 湿度 85% RH 以下(結露不可) |
| 外形寸法 | 1000(W)×300(H)×150(D) mm (突起部含まず) |
| 重量 | 約 20 kg (本体のみ) 約 23 kg (壁取付けアングル付) 約 24 kg (吊下げ用アングル付) |
| 付属品 | |
| AC入力コード (公称定格 125 V) 3 m | 1本 |
|---|---|
| 予備ヒューズ (3 A) | 1個 |
| 単位シール | 1枚 |
| 壁取付用アングル | 1個 |
| 取扱説明書 | 1冊 |
オプション
| 製品名 | |
| SI2 | SI/FⅡ インターフェイス |
|---|---|
| ACL | カレントループインターフェイス |
別売品
| 製品名 | |
| ANG | 吊下用アングル |
|---|---|
| CAAC2P-B3 | AC入力コード 3 m |
| CAAC3P-CEE7/7-B2 | AC入力コード (250 V耐圧) 2 m |
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
