製品概要

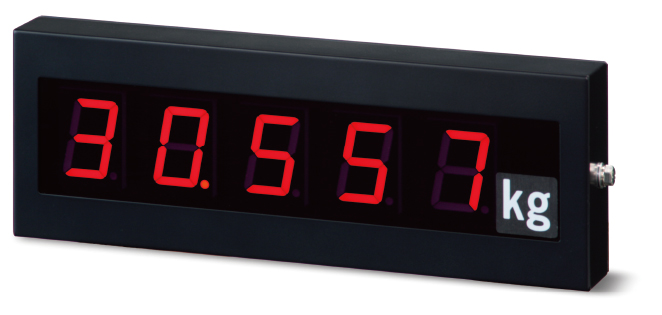

見やすい大型高輝度LED。防滴･防塵の堅牢な筐体。SI/F、カレントループに対応した文字高57 mmの大型表示器です。指示計の表示値は指示値・総重量・正味重量・風袋重量から選択でき、外部信号により表示値をホールドします。付属品として壁取付用金具を用意、吊り下げ用金具とフードをオプションで用意しています。
仕様
| 表示部 | |
| 表示素子 | 赤色高輝度LED |
|---|---|
| 表示桁数 | 5桁 (-9999 ～ 99999) |
| 文字寸法 | 字高57 mm |
| 文字幅 | 43 mm |
| 視認距離 | 約 20 ～ 30 m |
| 単位 | シルクなし、シールを付属（kg, g, t, N, lb） |
| 設定部 | |
| 設定方法 | 8 bitディップスイッチ |
|---|---|
| 設定項目 |
・ 表示重量：総重量、正味重量、風袋重量、インジケータ連動 ・ 小数点位置：0、0.0、0.00、0.000、0.0000 から選択（0.0000はACL接続時のみ） ・ 輝度：低輝度､高輝度 ・ 印字指令動作(SIF)：印字指令を無視、印字指令受信時のみ表示更新 ・ 通信途絶時動作(ACL)：全桁バー表示、最後に受信したデータを表示 |
| 通信部 | |
| インターフェイス |
・SIF：2線式シリアルインターフェイス ・ACL：カレントループインターフェイス |
|---|---|
| 一般性能 | |
| 電源電圧 | AC 100 ～ 240 V (+10％ -15％) (フリー電源50/60 Hz) |
|---|---|
| 消費電力 | 10 W typ. |
| 突入電流 | 15 A、2.5 msec：AC 100 V平均負荷状態（常温、コールドスタート時） 30 A、2.5 msec：AC 240 V平均負荷状態（常温、コールドスタート時） |
| 使用条件 | 温度…使用温度範囲：-10 ～ +40℃ 保存温度範囲：-20 ～ +75℃ 湿度…85％ RH 以下（結露不可） |
| 外形寸法 | 415（W）×150（H）×66（D）mm（突起部含まず） |
| 重量 | 約 3.5 kg |
| 付属品 | |
| AC入力コード（公称定格125 V）3 m | 1本 |
|---|---|
| 単位シール | 1枚 |
| 壁取付用アングル | 1セット |
| 取扱説明書 | 1冊 |
別売品
| 製品名 | |
| ANG | 吊下用アングル |
|---|---|
| HOD | フード |
| CAAC2P-B3 | AC入力コード 3 m |
| CAAC3P-CEE7/7-B2 | AC入力コード（250 V耐圧）2 m |
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
ダウンロード
|
製品カタログ（PDF）
|
LD557Aカタログ(556 KB) | 日 | ||
|---|---|---|---|---|
|
取扱説明書（PDF）
|
LD557Aマニュアル(3 MB) | 日 | 英 | |
|
外観図
|
DXF
（ZIP） |
LD557A外観図_DXF(23 KB) | 日 | |
|
PDF
|
LD557A外観図_PDF(63 KB) | 日 | ||
|
サポートツール
|
||||
|
ソフトウェア
|
||||
- 取扱説明書、製品外観図、サポートツール、ソフトウェアについては、ユーザー登録のうえ、ダウンロードしてください。
- PDF形式のファイル閲覧には、adobe社のAcrobat Readerをインストールする必要があります。
