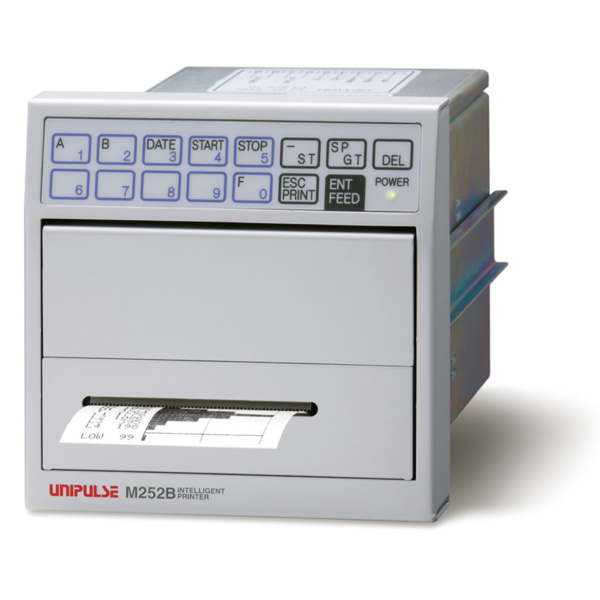

製品概要
● カタカナ、英数字、記号が使える銘柄分類機能
（32種類/CH）
● 2台のインジケータのデータを印字する2連印字機能
● 合計値や統計値、変位図、ヒストグラムなどの統計印字機能
● 取付けに便利なDIN96×96サイズ
● JIS B 7611-2フォーマット対応

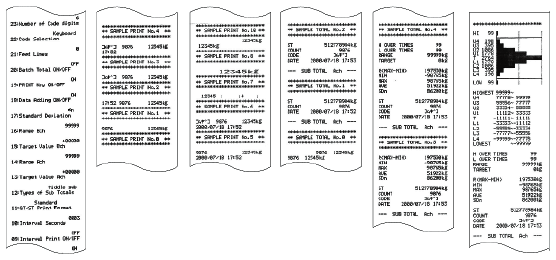

印字例

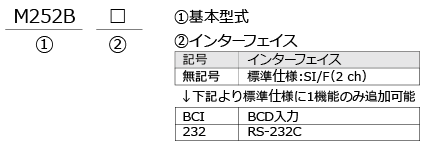

型式構成
仕様
プリンタ部 ｜ 設定部 ｜ 主な性能 ｜ インターフェイス ｜ 一般性能 ｜ 付属品 ｜ 別売品
| プリンタ部 | |
| 印字方式 | 5×7ドットインパクト方式 |
|---|---|
| 印字速度 | 約 2.5行/秒 (約 60 cps) |
| 印字桁数 | 24桁 |
| 印字用紙 | ロール紙 幅57.5±0.5 mm, 巻径60 mm, 全長30 m 印字可能行数 約 8000行/巻 ロール紙2枚複写 幅57.5±0.5 mm, 巻径60 mm, 全長20 m 印字可能行数 約 5900行/巻 |
| 耐久性 | MCBF 1,000,000行以上 (ロール紙 約 200巻 以上) |
| 設定部 | |
| 設定方法 | フロントパネルキー |
|---|---|
| 設定値の記憶 | 設定値 ：NOV-RAM(不揮発性メモリ)に記録 データ ：SRAM(リチウム電池によるバックアップ) |
| 主な性能 | |
| 印字方法 | キースイッチによる印字 印字指令入力(PRINT端子)による印字 自動印字指令入力による印字(SI/F, RS-232C) インターバル設定による自動印字 （1 ～ 9999秒, 変位図印字時は2 ～ 9999秒） |
|---|---|
| 印字内容 | 日付／時刻／計量値／銘柄（6桁）／回数（1 ～ 9999回）／小計（9桁） ／合計（9桁）／バッチトータル／目標値／最大値／最小値／平均 ／標準偏差／レンジ（最大値－最小値）／変位図／ヒストグラム |
| インターフェイス （オプションは1機能のみ搭載可） | |
| SIF | 2線式シリアルインターフェイス（標準で2 ch装備） |
|---|---|
| BCD | パラレルデータ入力インターフェイス（オプション） |
| 232 | RS-232Cコミュニケーションインターフェイス(オプション) |
| 一般性能 | |
| 電源電圧 | AC 100 ～ 240 V (+10%､ -15%) (フリー電源 50/60 Hz) |
|---|---|
| 消費電力 | 20 W typ. |
| 突入電流 | 30 A、2 msec：AC 100 V 平均負荷状態（常温、コールドスタート時） 60 A、2 msec：AC 200 V 平均負荷状態（常温、コールドスタート時） |
| 使用条件 | 使用温度範囲：0 ～ +40℃ 保存温度範囲：-20 ～ +70℃ 湿度：85% RH 以下 (結露不可) |
| 外形寸法 | 110(W)×110(H)×168(D) mm(突起部含まず) |
| パネルカット寸法 | 92(W)×92(H) mm |
| 重量 | 約 1.8 kg |
| 付属品 | |
| インクリボン(1個は本体に装着) | 2 |
|---|---|
| ロール紙 | 1 |
| AC入力コード（公称定格125 V） 3 m | 1 |
| ミニドライバ | 1 |
| ロール紙芯棒 | 1 |
| 取扱説明書 | 1 |
| BCD入力用コネクタ(BCD入力オプション搭載時) | 1 |
| 別売品 | |
| PP350/10 | ロール紙 10個（付属品と同じ） |
|---|---|
| PP350-2P/10 | ロール紙2枚複写 10個 |
| PR350/10 | インクリボン10個（付属品と同じ） |
| PC252B | ロール紙芯棒（付属品と同じ） |
| CAAC2P-B3 | AC入力コード 3 m（付属品と同じ） |
| CAAC3P-B3 | AC入力コード 3 m |
| CA325AC3P-B3 | AC入力コード 3 m |
| CAAC3P-CEE7/7-B2 | AC入力コード（250 V耐圧）2 m |
| CA325AC3P-CEE7/7-B2 | AC入力コード（250 V耐圧）2 m |
| CN22 | BCD入力用コネクタ |
| CN34 | RS-232C用 D-Sub9pコネクタ |
オプション
| 製品名 | |
| BCI | BCDパラレルデータ入力インターフェイス |
|---|---|
| 232 | RS-232Cコミュニケーションインターフェイス |
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のばらつきが生じる恐れがあります。予めご了承ください。
