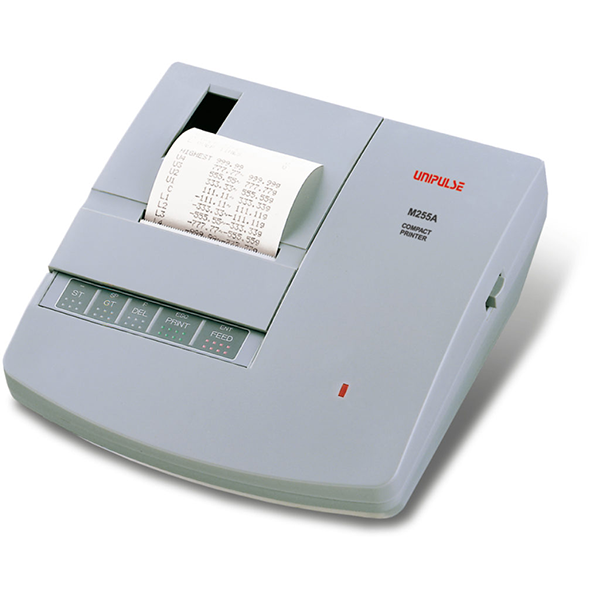

製品概要
合計･小計に加え標準偏差･ヒストグラムなどの統計値も印字できる統計機能。40種類の分類集計ができるコードNo.分類機能。初期設定は簡単な対話方式。AC電源、充電式電池パックの2電源方式。2台のインジケータのデータを印字できる2連印字機能(SIFオプション）。あらゆる計量･計測システムに対応できるコンパクトレコーダです。

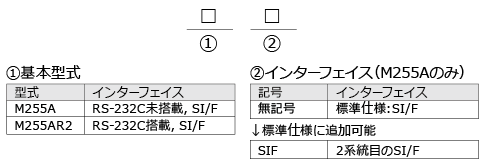

（M255AR2はM255AにRS-232Cインターフェイスを搭載したモデルです。M255AR2には2つ目のSI/F（オプション）は搭載できません。）
仕様
プリンタ部 ｜設定部｜ 主な性能 ｜ インターフェイス ｜一般性能｜付属品
| プリンタ部 | |
| 印字方式 | 5×7ドットインパクト方式（24桁） |
|---|---|
| 印字速度 | 2.5行/秒±20％(約60cps) |
| 印字用紙 | ･ ロール紙…幅:57.5±0.5mm 巻径:60mm 全長:30m 印字可能行数:約8000行/1巻 ･ ロール紙(2枚複写)…幅:57.5±0.5mm 巻径:60mm 全長:20m 印字可能行数:約5900行/1巻 |
| 耐久性 | MCBF 1,000,000行以上(ロール紙200巻以上) |
| 設定部 | |
| 設定方法 | キースイッチ |
|---|---|
| 主な機能 | |
| 印字方法 | ･ キースイッチによる印字 ･ インターバル設定による自動印字(3～3600秒) ･ 自動印字指令入力による印字(SI/F、RS-232C) |
|---|---|

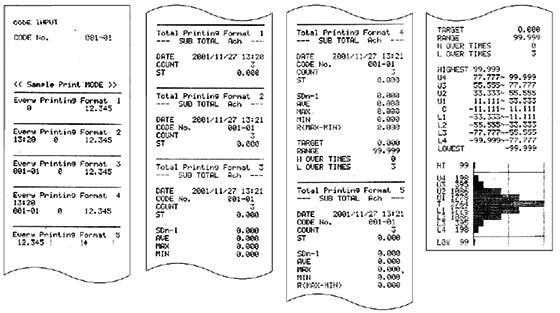

| 印字内容 | 日付､時刻､計量値､回数（1～9999回）､小計(9桁)､合計(9桁)､コードNo.(6桁)､目標値､レンジ､ 最大値､最小値､平均､標準偏差､レンジ(最大値-最小値)､変位図､ヒストグラム､2連印字 |
| インターフェイス | |
| インターフェイス |
SIF：SI/F2線式シリアルインターフェイス(2つ搭載可能、2つ目はオプション)(M255Aのみ搭載可) …ユニパルス製指示計に接続するためのシリアルインターフェイス 232：RS-232Cコミュニケーションインターフェイス(M255AR2のみ) …外部のRS-232C機器からの信号を受信し、印字を行うことができる |
|---|---|
| 一般性能 | |
| 電源電圧 | AC90～125V またはニッケル水素充電池(DC6V)(別売品) |
|---|---|
| 消費電力 | 約30VA |
| 使用条件 | ･ 温度：使用温度範囲0℃～40℃ 保存温度範囲-20℃～+70℃ ･ 湿度：85％RH以下(結露不可) |
| 外形寸法 | 168(W)×77(H)×180(D) mm |
| 重量 | 約1.0kg |
| 付属品 | |
| インクリボン （1個は本体に装着） |
2個 |
|---|---|
| ロール紙 | 1巻 |
| 専用ACアダプタ | 1本 |
| SI/F用ミニジャック | 1個（SIFオプション（2つ目）搭載時は2個） |
| RS-232C用コネクタ （M255AR2のみ） |
1個 |
| 取扱説明書 | 1冊 |
オプション
| 製品名 | |
| SIF | セカンドSI/Fインターフェイス（M255AR2では搭載できません） |
|---|---|
別売品
| 製品名 | |
| BPN621 | M255A用電池パック |
|---|---|
| P7515 | M255A用充電器 |
| PP350/10 | ロール紙 10個 |
| PP350-2P/10 | ロール紙 2枚複写 10個 |
| PR350/10 | インクリボン 10個 |
| CA38X11 | miniDIN-D-Sub25Pクロスケーブル 1m |
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
