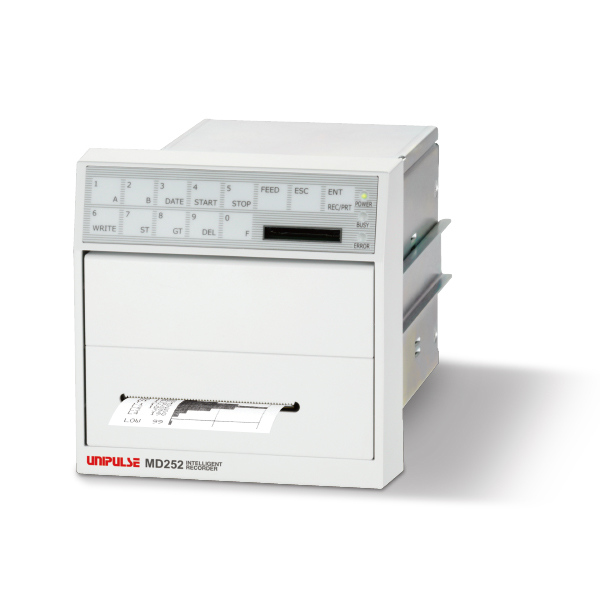

製品概要
印字も記録も これ1台におまかせ！
ロール紙印字、内部メモリ記録、SDカード保存
パソコン連携もできるインテリジェントレコーダ
紹介動画
特長
MD252はBCD入力やRS-232Cインターフェイスにより様々な機器のデータを印字/記録することができる
ユニパルス製ウェイングインジケータやデジタルインジケータをSI/F※により簡単に接続することもでき、ロール紙印字、内部メモリ記録、SDカード保存（CSV形式）、パソコン連動がこれ1台で行える ※SI/Fは弊社製インジケータの一部製品に標準装備されているシリアルインターフェイス

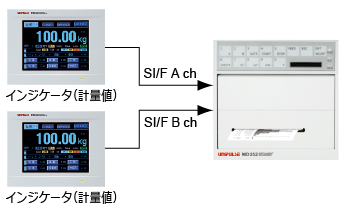

2台のインジケータの印字/記録
経済的な2連印字/記録が可能
オプションにRS-232C、BCD入力を用意
様々な機器のデータを記録できる

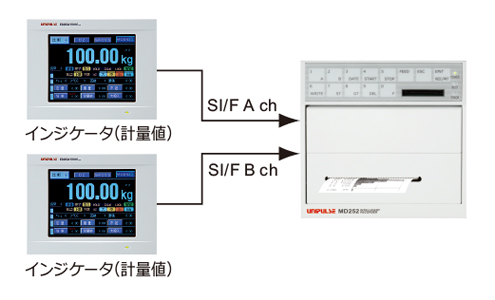

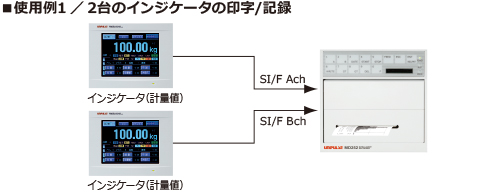

使用例1 2台のインジケータの印字/記録

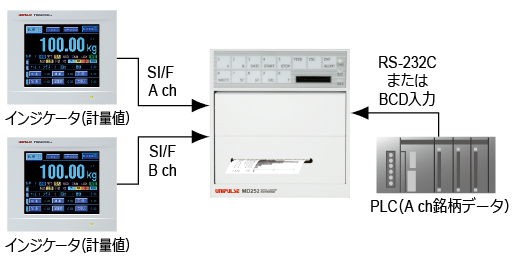

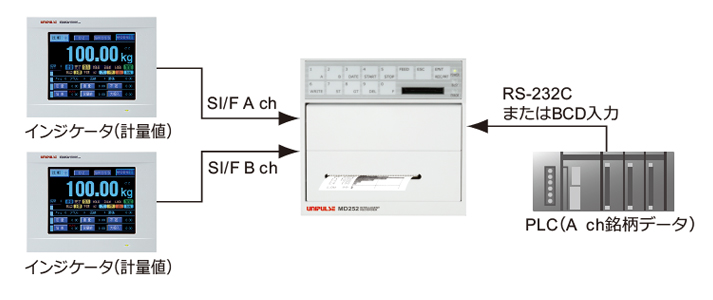

使用例2 オプションの銘柄データ、インジケータの計量値を印字/記録
キースイッチからの入力により、A ch、B chともに銘柄付きの計量値として印字・記録できる
A chの銘柄データはオプションからも入力可能
銘柄テーブル機能
銘柄名は6桁まで、英数字、カタカナ、記号で表記でき最大100種類の登録が可能
銘柄毎の分類集計は各チャンネル最大32種類

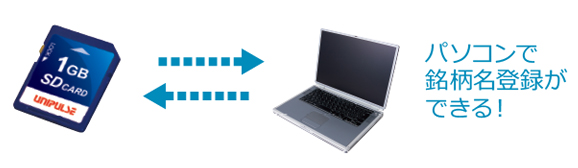

パソコンによる銘柄名登録
MD252の銘柄名をSDカードに保存可能
また、SDカードに保存されている銘柄名をMD252に読み込みができる

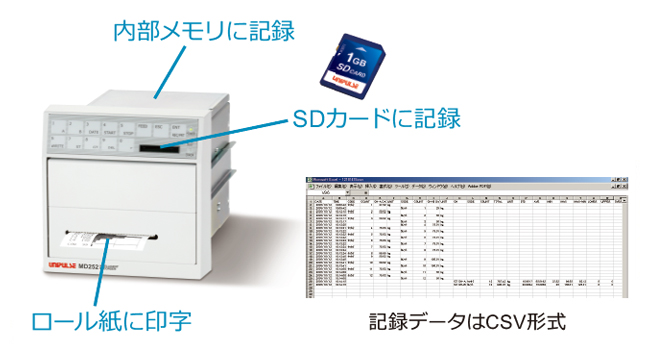

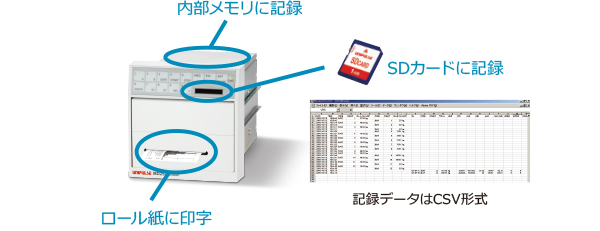

内部メモリ＆SDカードに記録
インジケータの計量値、MD252の統計演算データをSDカードに記録
カードがないときも内部メモリにロール紙1巻分以上保持が可能
（ロール紙1巻に8000行印字が可能）

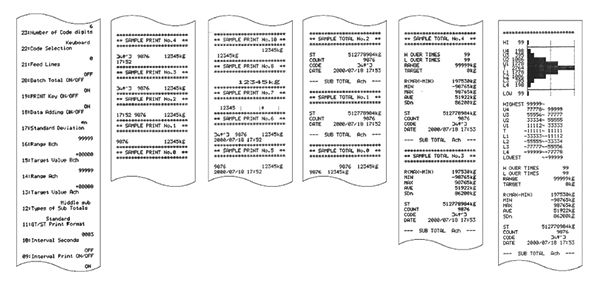

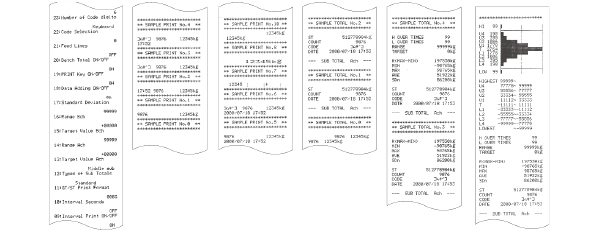

豊富な印字フォーマット
合計値や統計値、変位図、ヒストグラムの印字が可能
JIS B 7611-2フォーマットに対応
高度な統計演算機能
日付、時刻、計量値、銘柄（6桁）、回数（1 ～ 9999回）、小計（9桁）合計（9桁）
バッチトータル、目標値、最大値、最小値、平均、標準偏差、レンジ（最大値ー最小値）
変位図、ヒストグラム
倒立印字機能
倒立印字は逆向きに印字し、ロール紙を切り取ったときに昇順になる
標準印字は正しい向きに印字し、ロール紙を切り取ったときに降順になる
DIN96サイズ
DIN96(W)×96(H) mmサイズのコンパクト設計で取り付けも簡単
MD252を特集した過去のメールマガジンはこちら
仕様
プリンタ部 ｜ カードスロット部 ｜ 主な機能 ｜ インターフェイス ｜ 一般性能
付属品 ｜ 別売品
| プリンタ部 | |
| 印字方式 | 5×7ドットインパクト方式 |
|---|---|
| 印字速度 | 約 2.5行/秒（約 60 cps） |
| 印字桁数 | 24桁 |
| 印字用紙 | ロール紙 幅：57.5±0.5 mm, 巻径60 mm, 全長30 m 印字可能行数：約 8000行/巻 ロール紙2枚複写 幅：57.5±0.5 mm, 巻径60 mm, 全長20 m 印字可能行数:約 5900行/巻 |
| 耐久性 | MCBF 1,000,000行以上（ロール紙 約 200巻 以上） |
| カードスロット部 | |
| カード仕様 | SDカード |
|---|---|
| ファイル形式 | CSVフォーマットのテキストファイル |
| ファイル名 | ddhhmmss.csv（dd：日、hh：時、mm：分、ss：秒） |
| ファイル書き込み方法 | キースイッチ（WRITE → ENT）による書込, キースイッチ（GT → ENT）による書込 リアパネル入力（WRITE端子）による書込, リアパネル入力（GT端子）による書込 内部メモリフルによる書込 記録回数設定による書込 設定時刻による書込 |
| 主な機能 | |
| 印字/記録方法 | キースイッチ（REC/PRT）による印字/記録 リアパネル入力（REC端子）による印字/記録 自動印字指令入力による印字/記録（SI/F、RS-232C） インターバル設定による自動印字/記録 |
|---|---|
| 印字/記録内容 | 日付／時刻／計量値／単位／銘柄（6桁）／回数（1 ～ 9999回）／小計（9桁）／合計（9桁）／バッチトータル／目標値（印字のみ）／最大値／最小値／平均／標準偏差／ レンジ（最大値ー最小値）／変位図（印字のみ）／ヒストグラム（印字のみ）／度数分布（記録のみ）／エラー／オーバー |
| インターフェイス （オプションは1機能のみ搭載可） | |
| SIF | 2線式シリアルインターフェイス（標準2 ch装備） |
|---|---|
| BCI | BCDパラレルデータ入力インターフェイス（オプション） |
| 232 | RS-232Cコミュニケーションインターフェイス（オプション） |
| 一般性能 | |
| 電源電圧 | DC 24 V±15% |
|---|---|
| 消費電力 | 20 W typ. |
| 突入電流 | 4A （700 μsec typ.） |
| 使用条件 | 温度 使用温度範囲：-10 ～ +50℃ 保存温度範囲：-20 ～ +85℃ 湿度 85％ RH 以下（結露不可） |
| 外形寸法 | 110（W）×112（H）×155（D）mm |
| 重量 | 約 1.5 kg |
| CEマーキング適合 | EMC指令：EN61326-1 |
| 付属品 | |
| ミニドライバ | 1 |
|---|---|
| BCD入力コネクタ | 1（BCD入力オプション搭載時） |
| インクリボン | 2（1個は本体に装着） |
| ロール紙 | 1 |
| ロール紙芯棒 | 1 |
| 取扱説明書 | 1 |
| 別売品 | |
| PP350/10 | ロール紙（付属品と同じ）10個 |
|---|---|
| PP350-2P/10 | ロール紙2枚複写 10個 |
| PR350/10 | インクリボン（付属品と同じ）10個 |
| PC252B | ロール紙芯棒（付属品と同じ） |
| CN22 | BCD入力用コネクタ |
| CN34 | RS-232C用 D-Sub9pコネクタ |
| SD1G | SDカード 1 GByte |
| SD2G | SDカード 2 GByte |
| SD16G | SDカード 16 GByte |
| SD32G | SDカード 32 GByte |
| TSU03 | 雷サージユニット |
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のばらつきが生じる恐れがあります。予めご了承ください。
ダウンロード
|
製品カタログ（PDF）
|
MD252カタログ(677 KB) | 日 | ||
|---|---|---|---|---|
|
取扱説明書（PDF）
|
MD252マニュアル(5 MB) | 日 | ||
|
外観図
|
DXF
（ZIP） |
MD252外観図_DXF(457 KB) | 日 | |
|
PDF
|
MD252外観図_PDF(295 KB) | 日 | ||
|
サポートツール
|
||||
|
ソフトウェア
|
||||
- 取扱説明書、製品外観図、サポートツール、ソフトウェアについては、ユーザー登録のうえ、ダウンロードしてください。
- PDF形式のファイル閲覧には、adobe社のAcrobat Readerをインストールする必要があります。
MD252との組み合わせ推奨製品
SI/Fインターフェイスを搭載していない製品と組み合わせる場合は
弊社営業までお問い合わせください。
