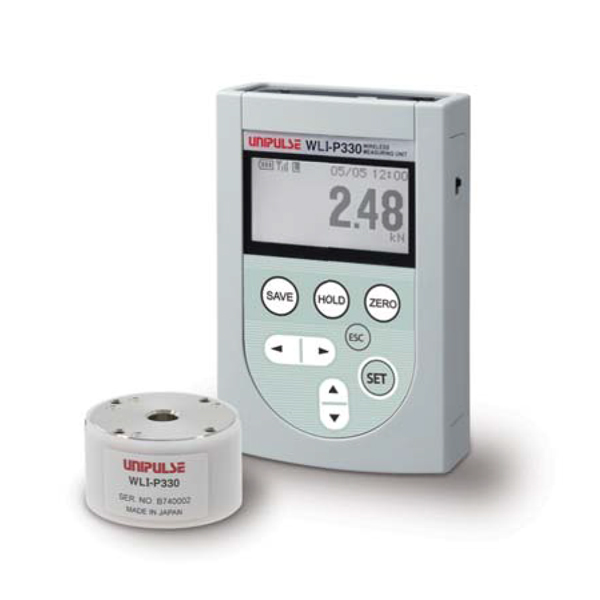

製品概要

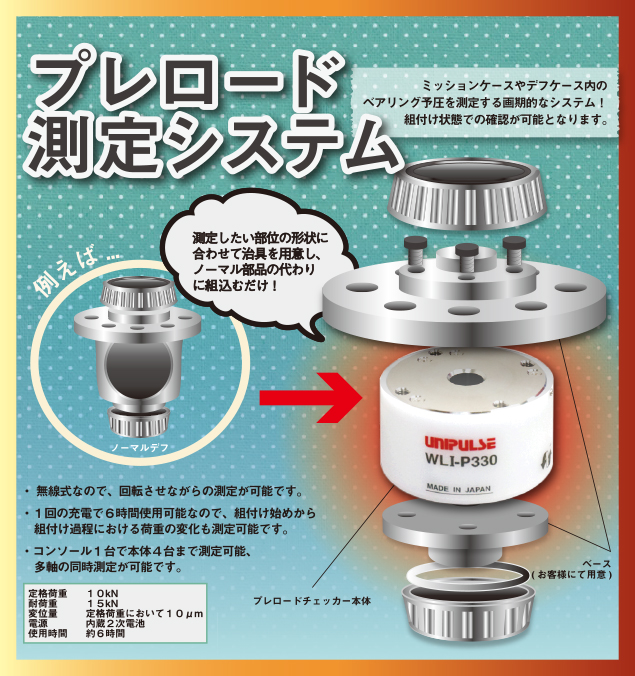

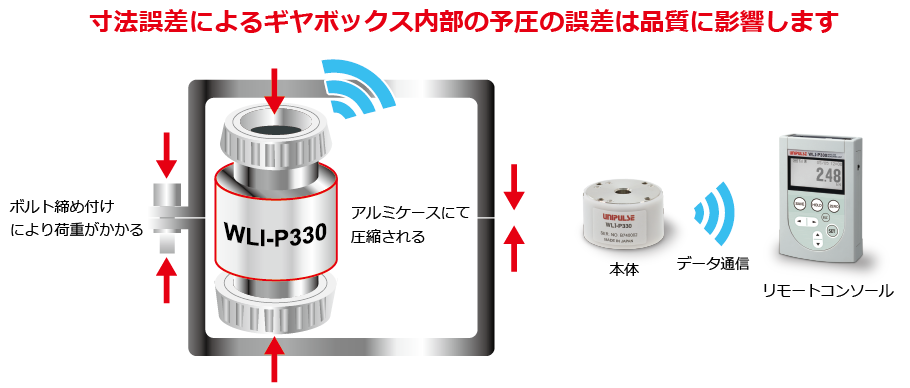

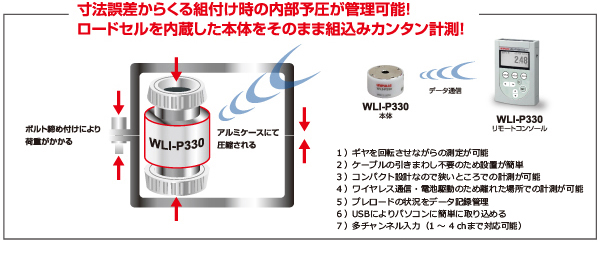

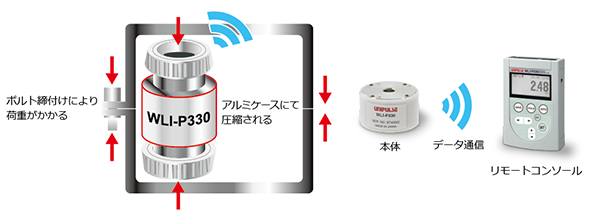

寸法誤差からくる組付け時の内部予圧が管理可能！ロードセルを内蔵した本体をそのまま組込みカンタン計測！
プレロード測定システムはギアボックス内部のプレロードをチェックするために、日常点検業務でお使いいただける管理ツールです。
本体をギヤ内部にセットし、簡単かつ安全にプレロードチェックが可能です。
ギヤなどの組立て時の内部予圧管理に最適です。
特長
- ロードセルを内蔵し、押さえ込み時の力を測定
- ギヤを回転させながらの測定が可能
- コンパクト設計なので狭いところでの測定が可能
- ワイヤレス通信・電池駆動のため、ケーブル配線不要
- リモートコンソールにより、測定データの確認・記録が可能
- USBによりパソコンに簡単に取り込める
- 多チャネル入力（1～4 chまで対応可能）
使用例
こんな用途にもご使用いただけます。
- NC旋盤の押付力測定
- 抵抗溶接機の押付荷重測定
仕様
| 本体部 | |
| ロードセル | 定格容量: 10 kN |
|---|---|
| Ａ／Ｄ変換 | 速度: 100回/秒 分解能: 1/1000 |
| 計測部精度 | 2％ FS（0 ～ 40℃） |
| 表示器 | LED（赤） × 1個（電源ランプ） |
| リモートコンソール | |
| 表示器 | 128×64 dot モノクロLCD |
|---|---|
| 計測表示桁数 | 4桁＋小数点 符号付 |
| ステータス表示 | R（記録）／A（ACアダプタ使用）／U（USB接続中）／ N（不揮発性メモリ書き込み中）／B（内蔵バックアップ電源低下） |
| 設定項目 | 本体サンプリング周期／デジタルフィルタ／較正値ロック／本体チャンネル登録／ゼロ較正／ スパン較正／上下限比較設定／記録設定／ホールド機能設定／ 日付設定／時刻設定／オートオフ設定／バックライト設定／操作音設定 |
| 記録媒体 | 内部メモリ（CSVフォーマットのテキスト形式） |
| 記録データ | 記録回数、記録日時、計測データ［kN］ |
| 記録データ数 | 1ch登録時約29000データ／2ch登録時約24000データ／ 3ch登録時約20000データ／4ch登録時約18000データ |
| ホールド | ホールドモード: ピーク／サンプル |
| 時計 | 表示: 月日時分 精度: 月差1分（常温） |
| インターフェース | |
| 本体 | 通信モジュール（送信） |
|---|---|
| リモートコンソール | 通信モジュール（受信）、USBインターフェイス（USB Ver.1.1準拠） |
| 一般性能 | |
| 電源電圧 | 本体：内蔵2次電池 リモートコンソール： 内部電源 単3形アルカリ乾電池またはニッケル水素充電池×4本 外部電源 専用ACアダプタ（AC 100 V用） |
|---|---|
| 消費電流 | リモートコンソール： 約 75 mA（通信時、バックライトオフ） |
| 連続使用時間 | 本体：約6時間 リモートコンソール：約24時間 |
| 使用条件 | 使用温度範囲 0℃ ～ ＋40℃ 保存温度範囲 －10℃ ～ ＋70℃ 湿度 85％ RH 以下（結露不可） |
| 重量 | 本体：約 150 g リモートコンソール：約 275 g（電池重量95 gを含む） |
| 機器構成 | |
| WLI-P330 | 本体 1台 リモートコンソール 1台 専用ACアダプタ 1台 単3形アルカリ乾電池 4本 取扱説明書 1部 |
|---|---|
| WLI-P330-T | 本体 1台 専用ACアダプタ 1台 |
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
