製品概要

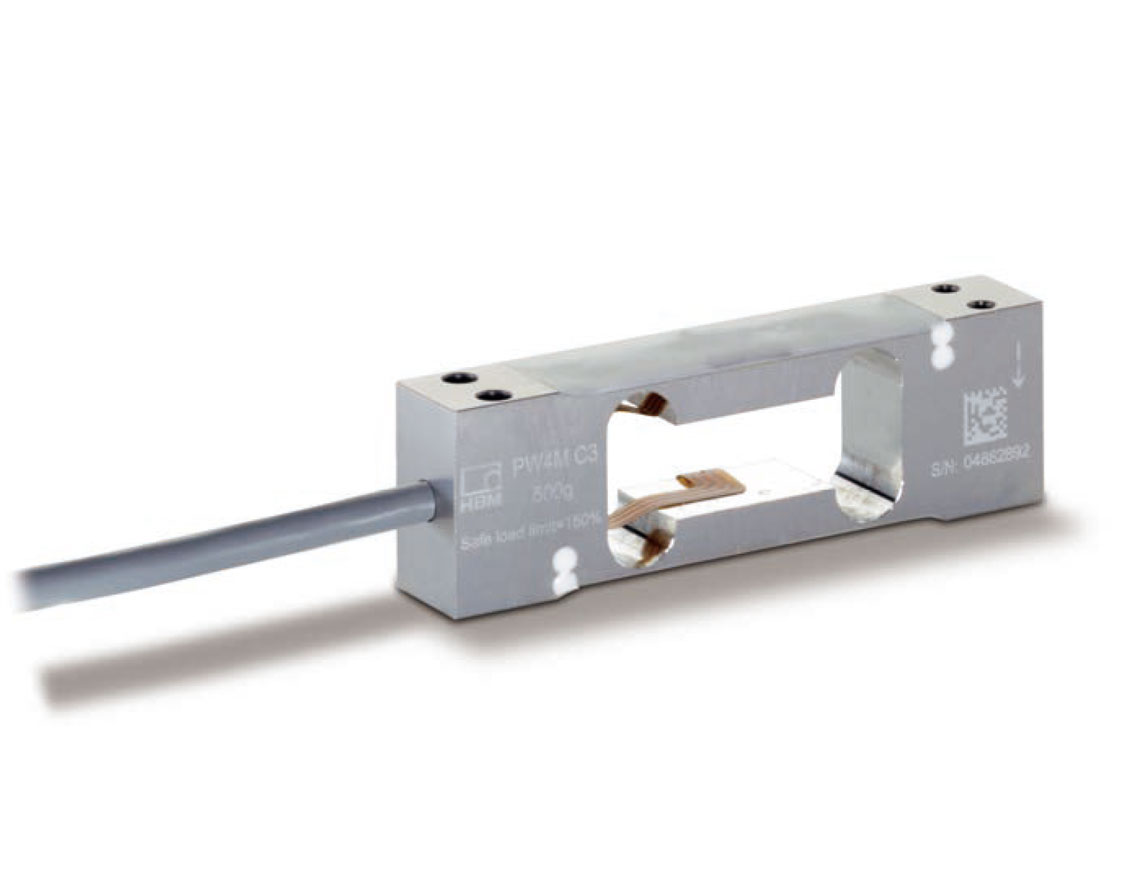

アルミニウム製シングルポイント型ロードセルです。 ベンチスケール、フロアスケール、コンベアスケールなどにお使いいただけます。
- 容量300 g、500 g、1 kg、2 kg、3 kg
- アルミニウム製、小型、軽量
- ベンチスケール、フロアスケール、コンベアスケールなどにお使いいただけます。
仕様
| 型式 | PW4M-300G, PW4M-500G | PW4M-1KG, PW4M-2KG, PW4M-3KG |
|---|---|---|
| 定格容量 | 300 g, 500 g | 1 kg, 2 kg, 3 kg |
| 定格出力 | 1±0.1 mV/V | 2±0.2 mV/V |
| 許容過負荷 | 150% R.C. | |
| 最大許容 横過負荷 |
200% R.C. | |
| ゼロバランス | 0±0.1 mV/V | |
| 非直線性 | 0.0150% R.O. typ. | |
| ヒステリシス | 0.0150% R.O. typ. | |
| 補償温度範囲 | －10 ～ ＋40℃ | |
| 許容温度範囲 | －10 ～ ＋50℃ | |
| 零点の温度影響 | 0.0233% R.O./10℃（300 g）, 0.0280% R.O./10℃（500 g）, 0.020% R.O./10℃（1/2/3 kg） | |
| 出力の温度影響 | 0.0175% R.O./10℃（＋20 〜 ＋40℃）, 0.0117% R.O./10℃（−10 〜 ＋20℃） | |
| 入力端子間抵抗 | 380±38 Ω | |
| 出力端子間抵抗 | 380±38 Ω | |
| 推奨印加電圧 | 1 ～ 15 V | |
| 絶縁抵抗 | 2000 MΩ 以上 | |
| 保護等級 | IP65 | |
| ケーブル | φ4 4芯シールドケーブル 0.4 m 先端柳線 | |

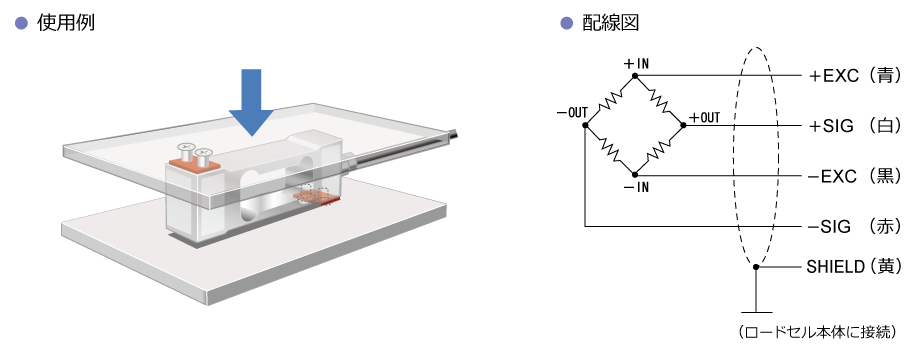

| ケーブル配線色 | ＋EXC：青 ＋SIG：白 －EXC：黒 －SIG:赤 SHIELD：黄 |
|
| ロードセル材質 | アルミニウム合金 | |
| 定格負荷での たわみ |
0.5 mm 以下 | |
| 固有振動数 | 300G：225 Hz 500G：294 Hz |
1KG：294 Hz 2KG：397 Hz 3KG：493 Hz |
| 中心からの最大距離 | 100 mm | |
| 最大プラット ホームサイズ |
200×200 mm | |
| 重量 | 0.05 kg | |
