製品概要

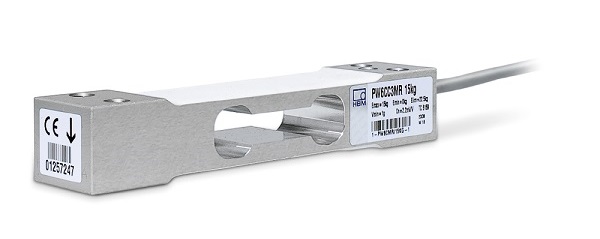

アルミニウム製シングルポイント型ロードセルです。 低床設計で、ベンチスケールなどにお使いいただけます。
- 容量5 kg、10 kg、20 kg、30 kg、40 kg
- アルミニウム製、小型、軽量
- 低床設計で、ベンチスケールなどにお使いいただけます。
仕様
| 型式 | PW6C -5KG |
PW6C -10KG |
PW6C -20KG |
PW6C -30KG |
PW6C -40KG |
|---|---|---|---|---|---|
| 定格容量 | 5 kg | 10 kg | 20 kg | 30 kg | 40 kg |
| 定格出力 | 2.2±0.2 mV/V | ||||
| 許容過負荷 | 150% R.C. | ||||
| 最大許容 横過負荷 |
300% R.C. | ||||
| ゼロバランス | 0±0.12 mV/V | ||||
| 非直線性 | 0.0166% R.O. typ. | ||||
| ヒステリシス | 0.0166% R.O. typ. | ||||
| 偏心誤差 | ±0.0233% R.O.（OIML R76準拠） | ||||
| 補償温度範囲 | －10 ～ ＋40℃ | ||||
| 許容温度範囲 | －10 ～ ＋50℃ | ||||
| 零点の温度影響 | 0.0140% R.O./10℃ | 0.0093% R.O./10℃ | 0.0175% R.O./10℃ | ||
| 出力の温度影響 | 0.0175% R.O./10℃（＋20 〜 ＋40℃） 0.0117% R.O./10℃（−10 〜 ＋20℃） |
||||
| 入力端子間抵抗 | 300 ～ 500 Ω | ||||
| 出力端子間抵抗 | 300 ～ 500 Ω | ||||
| 推奨印加電圧 | 1 ～ 12 V | ||||
| 絶縁抵抗 | 2000 MΩ 以上 | ||||
| 定格負荷での たわみ |
0.5 mm 以下 | ||||
| 固有振動数 | 225 Hz | 331 Hz | 473 Hz | 573 Hz | 606 Hz |
| 最大プラット ホームサイズ |
300×300 mm | ||||
| ケーブル | 6芯シールドケーブル 2 m 先端柳線 | ||||
| カラーコード | ＋EXC:青, ＋S:緑, −S:灰, −EXC:黒 ＋SIG:白, −SIG:赤, SHIELD:黄 |
||||
| ロードセル材質 | アルミニウム合金 | ||||
| 重量 | 約 0.25 kg | ||||
| 保護等級 | IP67 | ||||

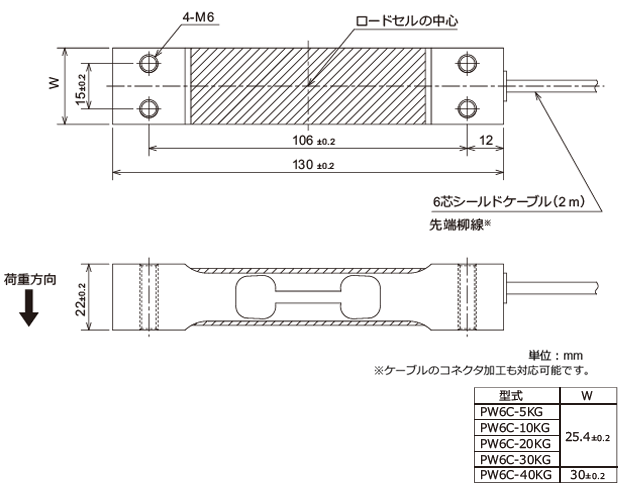

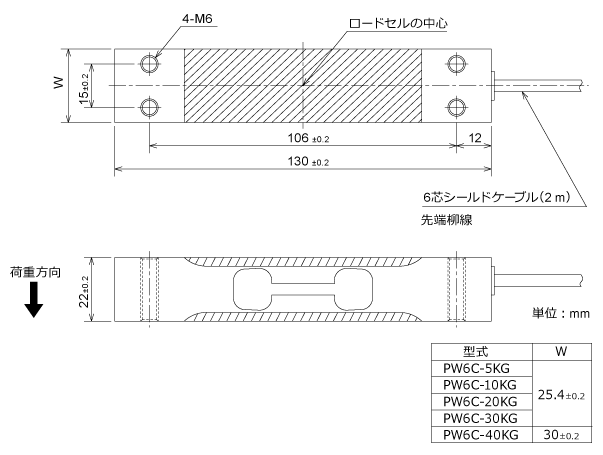

外形寸法
ダウンロード
|
製品カタログ（PDF）
|
PW6Cカタログ(433 KB) | 日 | 英 | |
|---|---|---|---|---|
|
取扱説明書（PDF）
|
PW6Cマニュアル(2 MB) | 日 | ||
|
2D
外観図 |
DXF
（ZIP） |
PW6C外観図_DXF(20 KB) | 日 | |
|
PDF
|
PW6C外観図_PDF(141 KB) | 日 | ||
|
3D
外観図 |
STEP
（ZIP） |
PW6C外観図_STEP(72 KB) | 日 | |
|
サポートツール
|
||||
|
ソフトウェア
|
||||
- 取扱説明書、製品外観図、サポートツール、ソフトウェアについては、ユーザー登録のうえ、ダウンロードしてください。
- PDF形式のファイル閲覧には、adobe社のAcrobat Readerをインストールする必要があります。
