製品概要

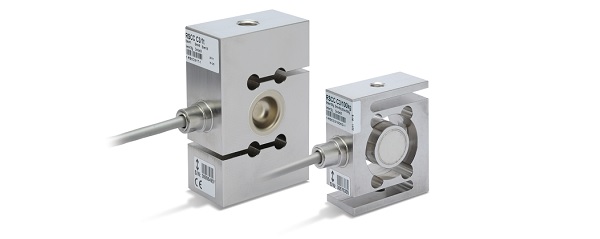

ステンレス製引張型ロードセルです。 タンクスケールなどにお使いいただけます。

● 容量 50 kg、100 kg、200 kg、500 kg、1 t、2 t、5 t
● ステンレス製、小型、軽量
● タンクスケールをはじめ、様々な用途に広く使用されています。

仕様

RSCC-50KG, 100KG, 200KG

型式 RSCC-50KG RSCC-100KG RSCC-200KG
定格容量 50 kg 100 kg 200 kg
定格出力 2 mV/V ± 0.25 %
許容過負荷 150 % R.C.
ゼロバランス 0 ± 0.1 mV/V
非直線性 0.0166 % R.O.
ヒステリシス 0.0166 % R.O.
クリープ 0.0166 % R.O. / 30 min
補償温度範囲 -10 ~ +40 ℃
許容温度範囲 -30 ~ +70 ℃
零点の温度影響 0.0166 % R.O. / 10 ℃
出力の温度影響 0.0170 % R.O. / 10 ℃(+20 ~ +40 ℃)
0.0110 % R.O. / 10 ℃(-10 ~ +20 ℃)
入力端子間抵抗 389 ± 15 Ω
出力端子間抵抗 350 ± 1.5 Ω
推奨印加電圧 5 V
最大印加電圧 12 V
絶縁抵抗 2000 MΩ 以上
保護等級 IP68
ケーブル φ5 6 芯シールドケーブル 7.6 m 先端柳線
ケーブル配線色 +EXC:青
+S:緑
-S:灰
-EXC:黒
+SIG:白
-SIG:赤
SHIELD
ロードセル材質 ステンレス
定格負荷でのたわみ 0.35 mm 0.4 mm 0.35 mm
重量 0.7 kg 0.7 kg 1.0 kg



RSCC-,500KG, 1T, 2T, 5T

型式 RSCC-500KG RSCC-1T RSCC-2T RSCC-5T
定格容量 500 kg 1 t 2 t 5 t
定格出力 2 mV/V ± 0.25 %
許容過負荷 150 % R.C.
ゼロバランス 0 ± 0.1 mV/V
非直線性 0.0166 % R.O.
ヒステリシス 0.0166 % R.O.
クリープ 0.0166 % R.O. / 30 min
補償温度範囲 -10 ~ +40 ℃
許容温度範囲 -30 ~ +70 ℃
零点の温度影響 0.0166 % R.O. / 10 ℃
出力の温度影響 0.0170 % R.O. / 10 ℃(+20 ~ +40 ℃)
0.0110 % R.O. / 10 ℃(-10 ~ +20 ℃)
入力端子間抵抗 389 ± 15 Ω
出力端子間抵抗 350 ± 1.5 Ω
推奨印加電圧 5 V
最大印加電圧 12 V
絶縁抵抗 2000 MΩ 以上
保護等級 IP68
ケーブル φ5 6 芯シールドケーブル 7.6 m 先端柳線
ケーブル配線色 +EXC:青
+S:緑
-S:灰
-EXC:黒
+SIG:白
-SIG:赤
SHIELD
ロードセル材質 ステンレス
定格負荷での
たわみ
0.1 mm 0.2 mm 0.2 mm 0.4 mm
重量 1.4 kg 1.4 kg 1.7 kg 2.2 kg

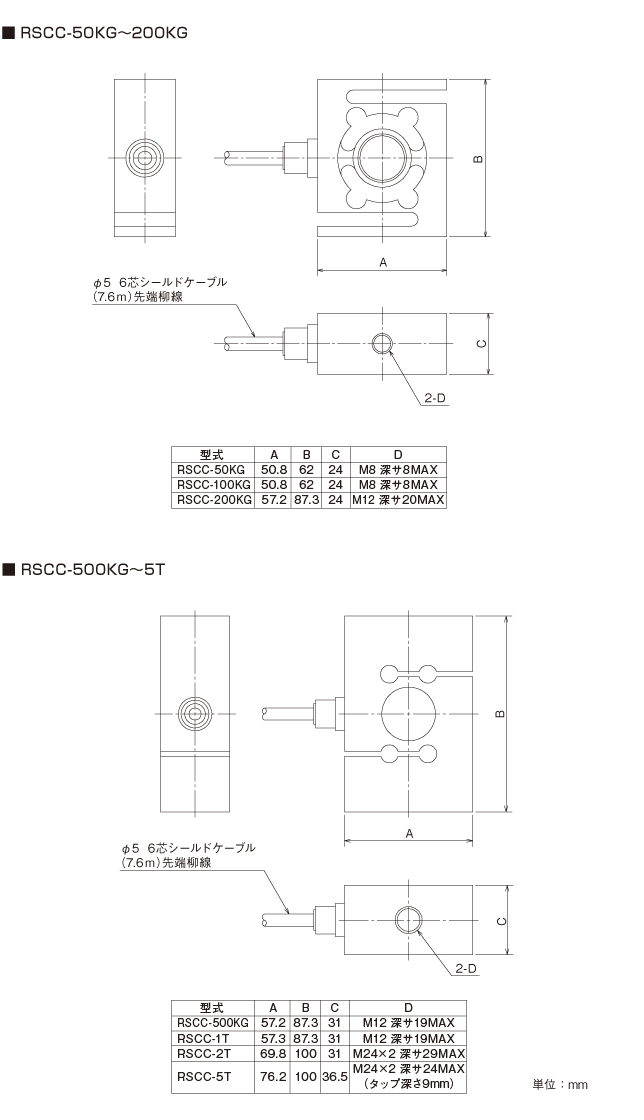

外形寸法

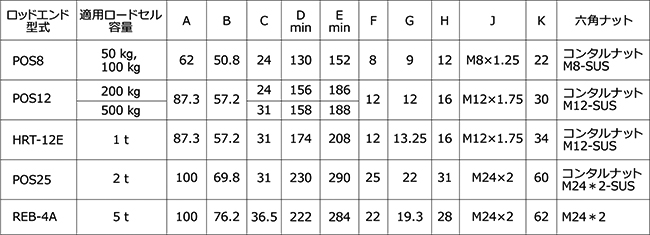

アクセサリ

ロッドエンド装着時




ダウンロード

製品カタログ(PDF)
RSCCカタログ(515 KB)
取扱説明書(PDF)
RSCCマニュアル(2 MB)
2D外観図
DXF
(ZIP)
RSCC 50KG/100KG外観図_DXF(15 KB)
RSCC 200KG外観図_DXF(15 KB)
RSCC 500KG/1T/2T/5T外観図_DXF(19 KB)
RSCC ロッドエンド外観図_DXF(14 KB)
PDF
RSCC 50KG/100KG外観図_PDF(121 KB)
RSCC 200KG外観図_PDF(118 KB)
RSCC 500KG/1T/2T/5T外観図_PDF(131 KB)
RSCC ロッドエンド外観図_PDF(109 KB)
3D外観図
STEP
(ZIP)
RSCC 50KG/100KG外観図_STEP(23 KB)
RSCC 200KG外観図_STEP(12 KB)
RSCC 500KG/1T/2T/5T外観図_STEP(38 KB)
RSCC ロッドエンド外観図_STEP(247 KB)
サポートツール
ソフトウェア
  • 取扱説明書、製品外観図、サポートツール、ソフトウェアについては、ユーザー登録のうえ、ダウンロードしてください。
  • PDF形式のファイル閲覧には、adobe社のAcrobat Readerをインストールする必要があります。
