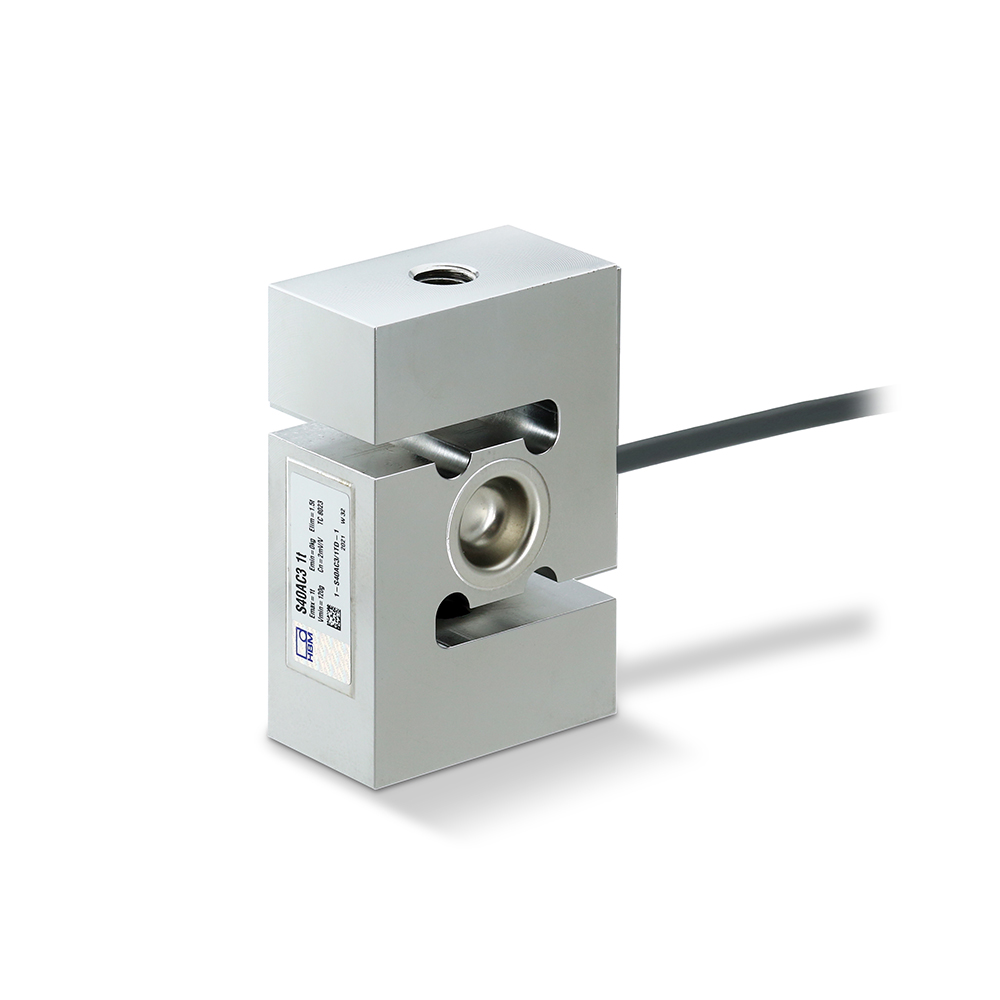

製品概要
ステンレス製引張型ロードセルです。
- 容量 50 kg、100 kg、200 kg、500 kg、1 t、2 t
仕様
| 型式 | S40A- 50KG |
S40A- 100KG |
S40A- 200KG |
S40A- 500KG |
S40A-1T | S40A-2T |
|---|---|---|---|---|---|---|
| 定格容量 | 50 kg | 100 kg | 200 kg | 500 kg | 1 t | 2 t |
| 定格出力 | 2 mV/V±0.25% | |||||
| 許容過負荷 | 150% R.C. | |||||
| ゼロバランス | 0±0.01 mV/V | |||||
| 非直線性 | 0.0180% R.O. | |||||
| ヒステリシス | 0.0170% R.O. | |||||
| クリープ | 0.0166% R.O./30 min | |||||
| 補償温度範囲 | －10 ～ ＋40℃ | |||||
| 許容温度範囲 | －30 ～ ＋70℃ | |||||
| 零点の温度影響 | 0.0170% R.O./10℃ | |||||
| 出力の温度影響 | 0.0140% R.O./10 ℃ | |||||
| 入力端子間抵抗 | 350 Ω 以上 | |||||
| 出力端子間抵抗 | 350±1.5 Ω | |||||
| 推奨印加電圧 | 5 V | |||||
| 最大印加電圧 | 12 V | |||||
| 絶縁抵抗 | 5000 MΩ 以上 | |||||
| 保護等級 | IP68 | |||||
| ケーブル | φ5.4 6 芯シールドケーブル 6 m 先端柳線 | |||||
| ロードセル材質 | ステンレス | |||||
| 定格負荷での たわみ |
0.15 mm±15％ | 0.25 mm±15％ | 0.38 mm±15％ | |||
| 重量 | 0.6 kg | 0.7 kg | 1.1 kg | 1.7 kg | ||

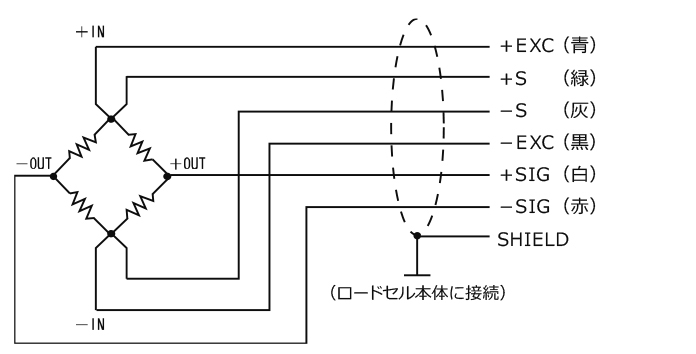

配線図

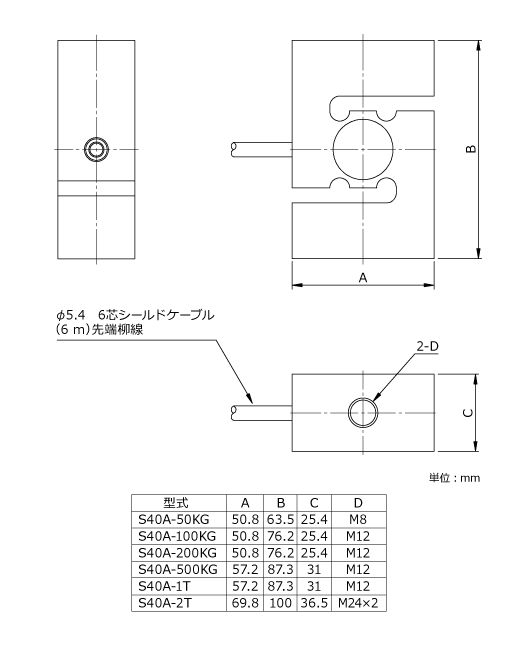

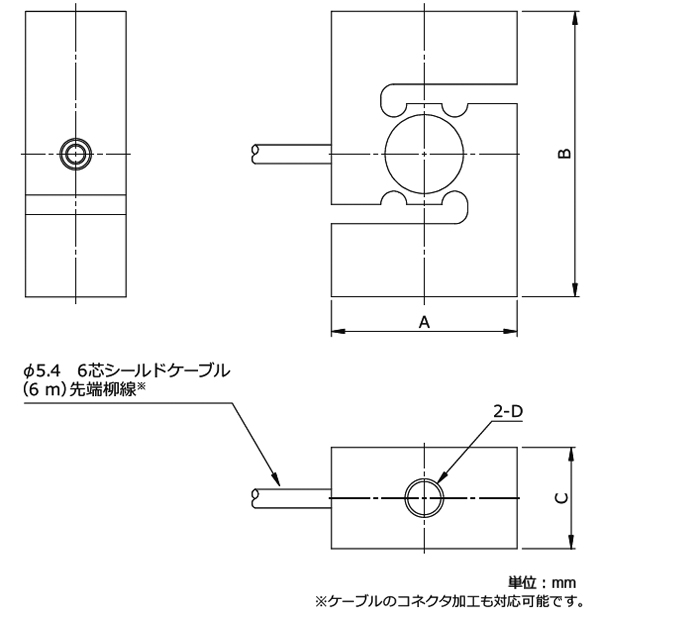

外形寸法
| 型式 | A | B | C | D |
|---|---|---|---|---|
| S40A-50KG | 50.8 | 63.5 | 25.4 | M8 |
| S40A-100KG | 76.2 | M12 | ||
| S40A-200KG | ||||
| S40A-500KG | 57.2 | 87.3 | 31 | |
| S40A-1T | ||||
| S40A-2T | 69.8 | 100 | 36.5 | M24×2 |
アクセサリ

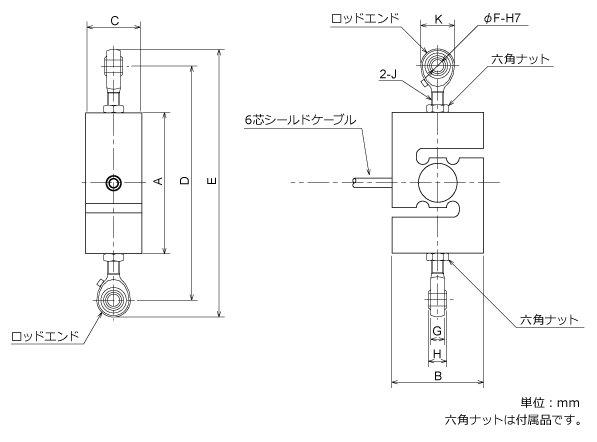

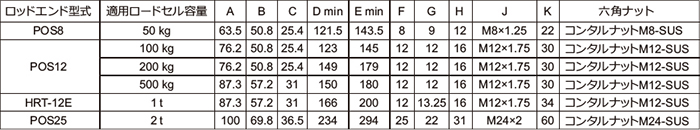

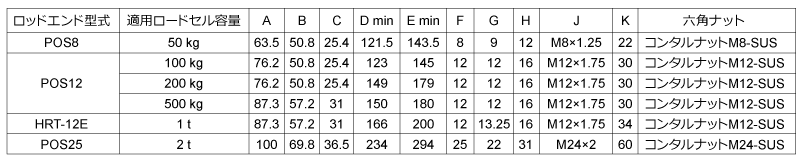

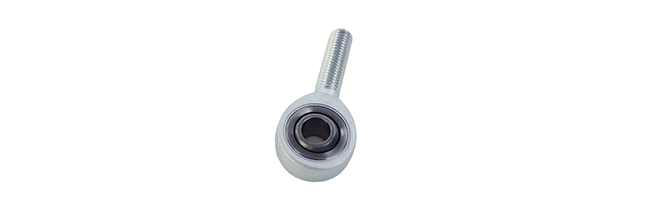

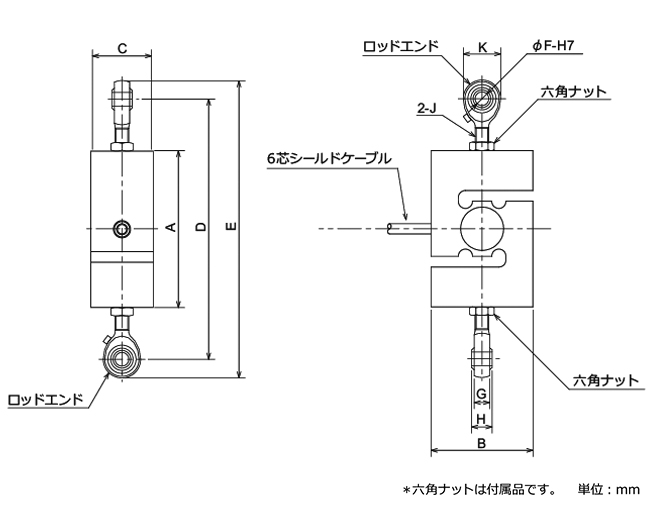

ロッドエンド
ダウンロード
|
製品カタログ
（PDF） |
S40Aカタログ(795 KB) | 日 | 英 | |
|---|---|---|---|---|
| ロードセル用アクセサリ カタログ(1 MB) | 日 | |||
|
取扱説明書（PDF）
|
S40Aマニュアル(2 MB) | 日 | ||
|
2D外観図
|
DXF
（ZIP） |
|||
| S40A 50KG外観図_DXF(626 KB) | 日 | |||
| S40A 100/200KG外観図_DXF(626 KB) | 日 | |||
| S40A 500KG/1T外観図_DXF(626 KB) | 日 | |||
| S40A 2T外観図_DXF(626 KB) | 日 | |||
|
PDF
|
||||
| S40A 50KG外観図_PDF(243 KB) | 日 | |||
| S40A 100/200KG外観図_PDF(257 KB) | 日 | |||
| S40A 500KG/1T外観図_PDF(255 KB) | 日 | |||
| S40A 2T外観図_PDF(263 KB) | 日 | |||
|
3D外観図
|
STEP
（ZIP） |
|||
| S40A 50KG外観図_STEP(24 KB) | 日 | |||
| S40A 100/200KG外観図_STEP(18 KB) | 日 | |||
| S40A 500KG/1T外観図_STEP(25 KB) | 日 | |||
| S40A 2T外観図_STEP(24 KB) | 日 | |||
|
