製品概要

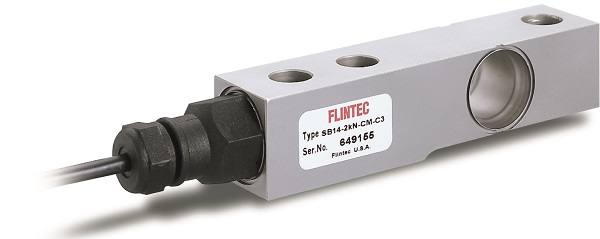

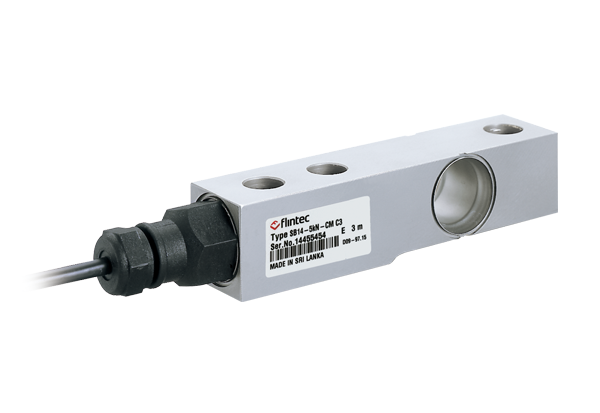

高精度、ステンレス製、完全溶接密閉型のビーム型ロードセルです。プラットホームスケール、ホッパースケールなどにお使いいただけます。

  • 容量 2.5 kN、5 kN、12 kN、25 kN
  • 高精度、ステンレス製、完全溶接密閉型
  • 高入力インピーダンス：1100 Ω
  • プラットホームスケール、ホッパースケールなどの用途に広く使用されています。

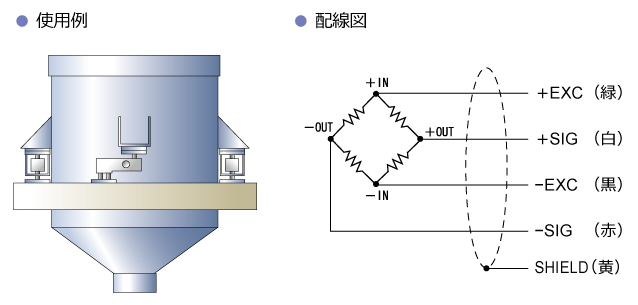

使用例・配線図


仕様

型式 SB14-2.5KN, SB14-5KN, SB14-12KN, SB14-25KN
定格容量 2.5 kN, 5 kN, 12 kN, 25 kN
定格出力 2 mV/V±0.1%
許容過負荷 200% R.C.
最大許容横負荷 100% R.C.
ゼロバランス ±5% R.O.
複合誤差 0.0200% R.O.
非直線性 0.0166 % R.O. typ.
ヒステリシス 0.0166% R.O. typ.
クリープ 0.0166% R.O./30 min
補償温度範囲 －10 ～ ＋40℃
許容温度範囲 －40 ～ ＋80℃
零点の温度影響 0.0122% R.O./10℃
出力の温度影響 0.0100% R.O./10℃
入力端子間抵抗 1100±50 Ω
出力端子間抵抗 1000±2 Ω
推奨印加電圧 5 ～ 15 V (AC,DC)
絶縁抵抗 5000 MΩ 以上
保護等級 IP68
ケーブル φ5 4芯シールドケーブル　3 m 先端柳線
ケーブル配線色 ＋EXC：緑
＋SIG：白
－EXC：黒
－SIG：赤
SHIELD：黄
ロードセル材質 ステンレス
重量 1.2 kg

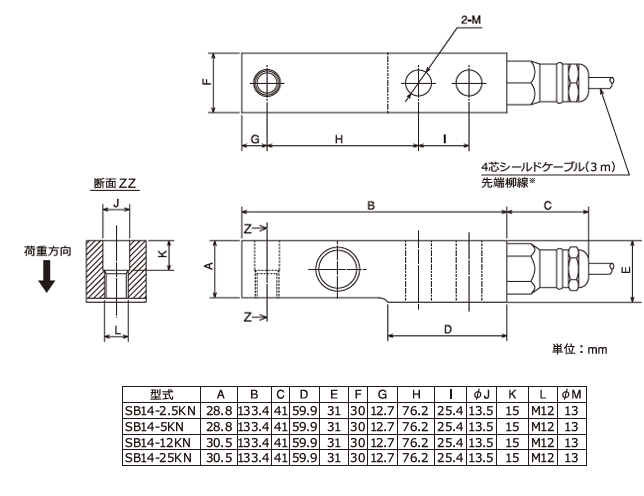

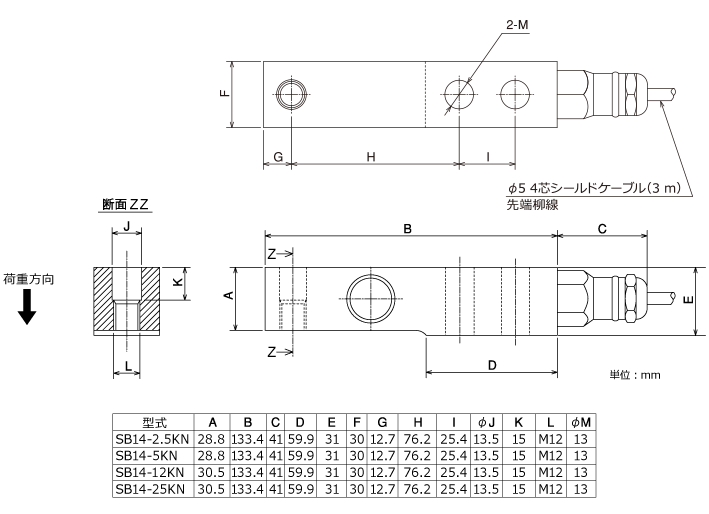

外形寸法

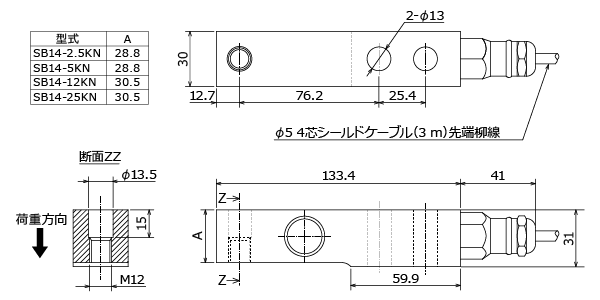

外形寸法図

アクセサリ

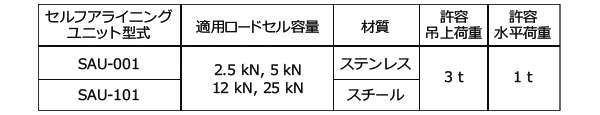

セルフアライニングユニット


ダウンロード

製品カタログ
（PDF）
 SB14カタログ(801 KB) 日
ロードセル用アクセサリ カタログ(1 MB) 日
取扱説明書（PDF）
 SB14マニュアル(2 MB) 日
SAU(セルフアライニングユニット)マニュアル(2 MB) 日
2D
外観図
DXF
（ZIP）
SB14 2.5KN/5KN外観図_DXF(20 KB) 日
SB14 12KN/25KN外観図_DXF(19 KB) 日
SB14 セルフアライニングユニット外観図_DXF(40 KB) 日
PDF
SB14 2.5KN/5KN外観図_PDF(70 KB) 日
SB14 12KN/25KN外観図_PDF(70 KB) 日
SB14 セルフアライニングユニット外観図_PDF(93 KB) 日
3D
外観図
STEP
（ZIP）
SB14 2.5KN/5KN外観図_STEP(1 MB) 日
SB14 12KN/25KN外観図_STEP(1,002 KB) 日
SB14 セルフアライニングユニット外観図_STEP(112 KB) 日
サポートツール
ソフトウェア
  • 取扱説明書、製品外観図、サポートツール、ソフトウェアについては、ユーザー登録のうえ、ダウンロードしてください。
  • PDF形式のファイル閲覧には、adobe社のAcrobat Readerをインストールする必要があります。

SB14との組み合わせ推奨製品
