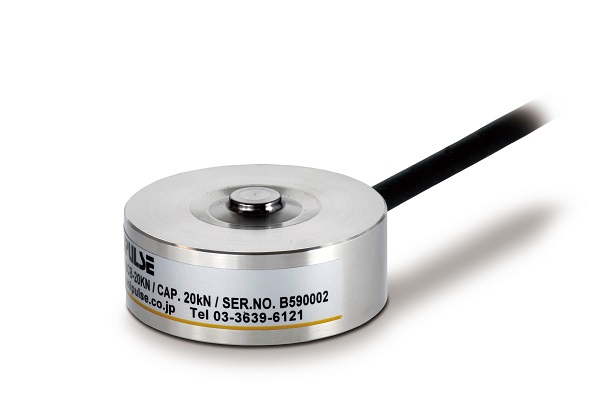

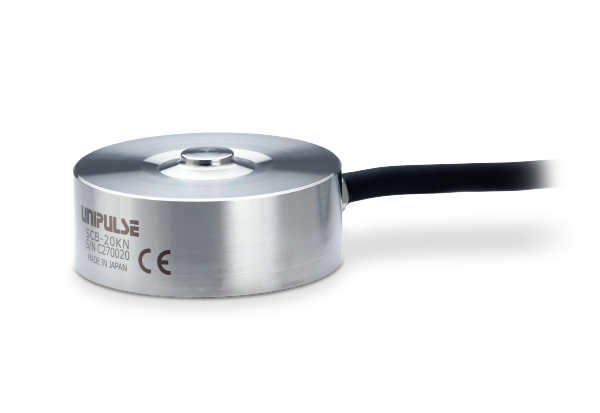

製品概要
「壊れにくい」新発想ロードセル誕生。 ひずみゲージ式センサで高剛性・高応答性を実現
- 100N、200N、500N、1kN、2kN、5kN、10kN、20kN、50kN、100kN
- ピエゾ式センサと同等の高剛性をひずみゲージ式センサで実現
- 耐負荷500％
- 交換に伴う較正が不要

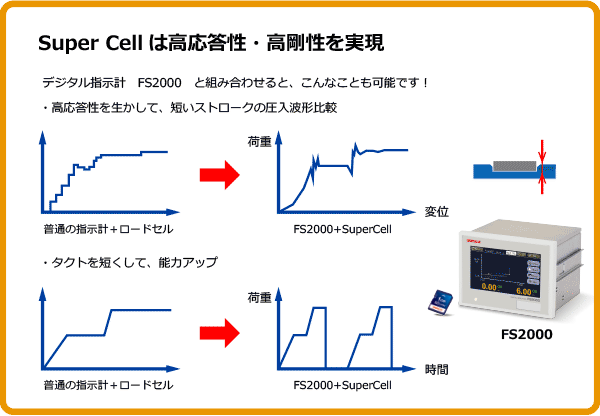

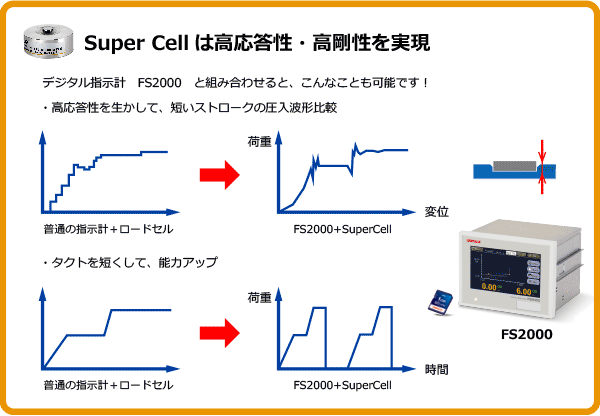

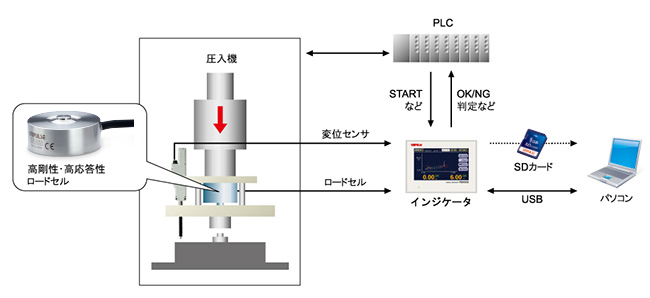

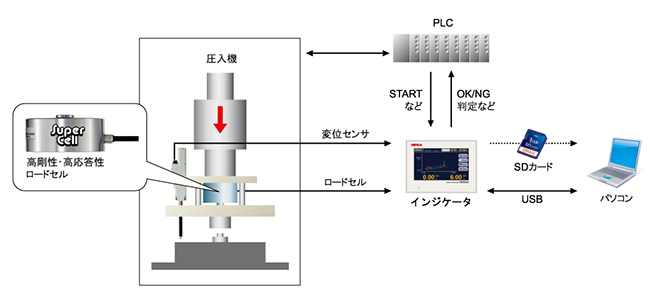

- 高い応答性

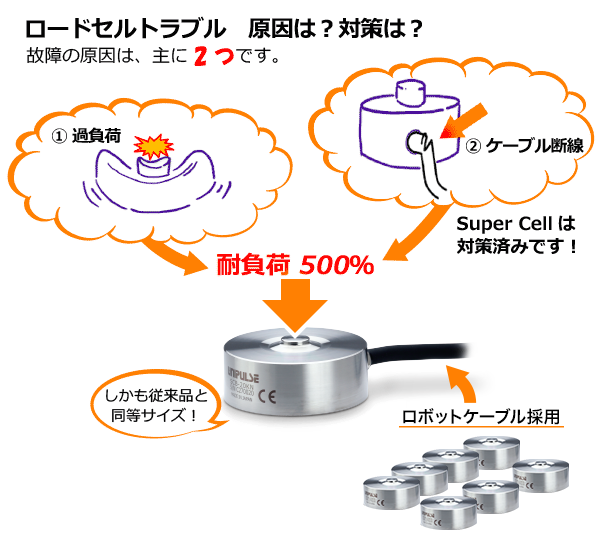

耐負荷５００％。壊れにくいロードセルSuperCell（スーパーセル）
ラインアップ（100、200、500、1k、2k、5k、10k、20k、50k、100k N）
仕様
| 型式 | SCB-□KN ※1 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 定格容量 | 100 | 200 | 500 | 1k | 2k | 5k | 10k | 20k | 50k | 100k | N |
| 定格出力 | 0.4±0.1% ※2 | mV/V | |||||||||
| 許容過負荷 | 500 | %R.C. | |||||||||
| ゼロバランス | ±0.2 | %R.O. | |||||||||
| 非直線性 | 0.2 | %R.O. | |||||||||
| ヒステリシス | 0.2 | %R.O. | |||||||||
| 繰り返し性 | 0.1 | %R.O. | |||||||||
| 補償温度範囲 | －10～＋60 | ℃ | |||||||||
| 許容温度範囲 | －20～＋70 | ℃ | |||||||||
| 零点の温度影響 | 0.015 | %R.O./℃ | |||||||||
| 出力の温度影響 | 0.01 | %R.O./℃ | |||||||||
| 入力端子間抵抗 | 約700 | 約1000 | Ω | ||||||||
| 出力端子間抵抗 | 約700 | 約1000 | Ω | ||||||||
| 推奨印加電圧 | 5 | 10 | V | ||||||||
| 最大印加電圧 | 7.5 | 15 | V | ||||||||
| 絶縁抵抗(DC50V) | 1000以上 | MΩ | |||||||||
| 定格負荷でのたわみ | 0.015 | 0.015 | 0.015 | 0.015 | 0.020 | 0.025 | 0.025 | 0.035 | 0.065 | 0.100 | mm |
| 固有振動数 | 40 | 26 | 15 | kHz | |||||||
| ロードセル材質 | ステンレス | ||||||||||
| 重量 | 0.02 | 0.2 | 0.4 | 2.0 | 2.3 | kg | |||||

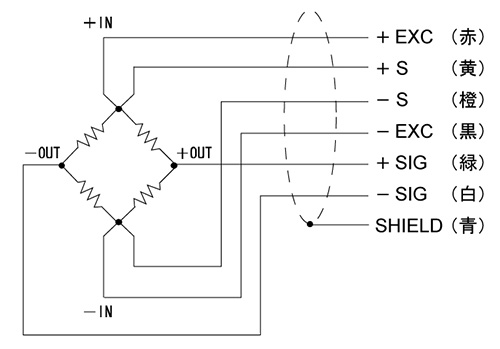

| ケーブル配線色 | ＋EXC：赤 ＋S：黄 －S：橙 －EXC：黒 ＋SIG：緑 －SIG:白 SHIELD：青 |
||||||||||
※1 □には定格容量が入ります。
※2 取付面の平面度、厚み、締付トルクに制限があります。
仕様および外形寸法は、製品改良のため予告なく変更する場合がありますので予めご了承ください。
外形寸法
ダウンロード
|
製品カタログ（PDF）
|
SCBカタログ(3 MB) | 日 | ||
|---|---|---|---|---|
|
取扱説明書（PDF）
|
SCBマニュアル_1.05(491 KB) | 日 |
外観図
|
DXF
（ZIP） |
| SCB 100-500N外観図_DXF(56 KB) | 日 | |||
| SCB 1-5KN外観図_DXF(25 KB) | 日 | |||
| SCB 10-20KN外観図_DXF(27 KB) | 日 | |||
| SCB 50KN外観図_DXF(26 KB) | 日 | |||
| SCB 100KN外観図_DXF(27 KB) | 日 | |||
|
PDF
|
SCB 100-500N外観図_PDF(175 KB) | 日 | ||
| SCB 1-5KN外観図_PDF(168 KB) | 日 | |||
| SCB 10-20KN外観図_PDF(170 KB) | 日 | |||
| SCB 50KN外観図_PDF(170 KB) | 日 | |||
| SCB 100KN外観図_PDF(170 KB) | 日 | |||
|
サポートツール
|
||||
|
ソフトウェア
|
||||
- 取扱説明書、製品外観図、サポートツール、ソフトウェアについては、ユーザー登録のうえ、ダウンロードしてください。
- PDF形式のファイル閲覧には、adobe社のAcrobat Readerをインストールする必要があります。
SCBとの組み合わせ推奨製品
