製品概要

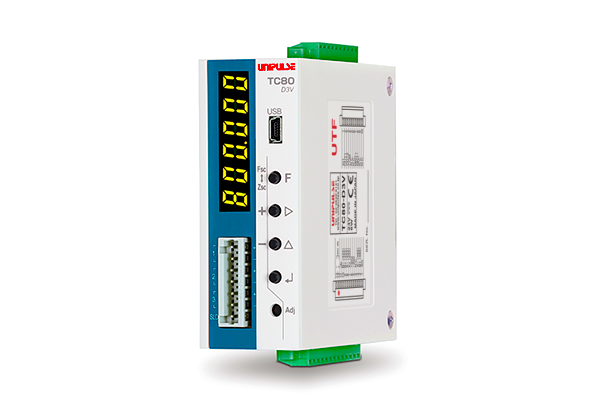

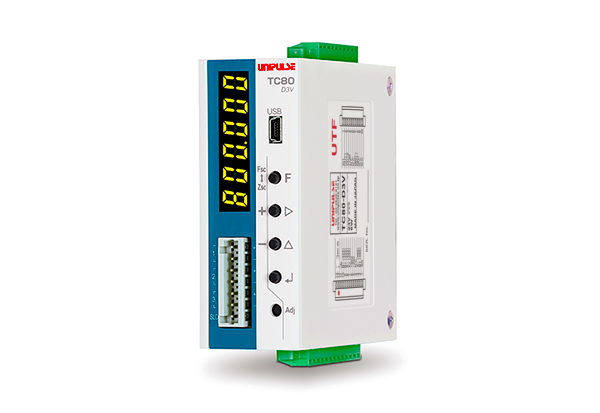

● TC80-D3Vはコンパクトな組込型トルクコンバータです。
● 16kS/sの高速サンプリングにより、急峻なトルク変動を見える化します。
● UTMⅢ/UTFⅡの通信データ※1表示・比較機能搭載
● トルク、回転速度、角度を3ch同時にアナログ出力することができます。
● データメモリ機能を搭載し、一度にデータの読み出しができます。
● 駆動電源をUTMⅢ/UTMⅡ/UTMVに供給可能（ロータリーエンコーダオプションにも対応※2）
※1 RS-485インターフェイス（トルク、回転速度）
※2 UTMVはロータリーエンコーダオプションを搭載できません。
※2 UTMVはロータリーエンコーダオプションを搭載できません。
コンパクトサイズ
省スペースで組込に最適。

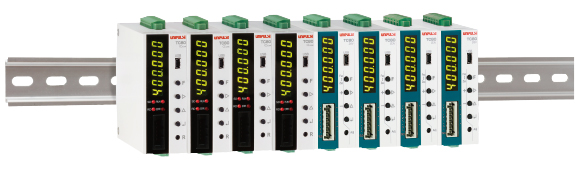

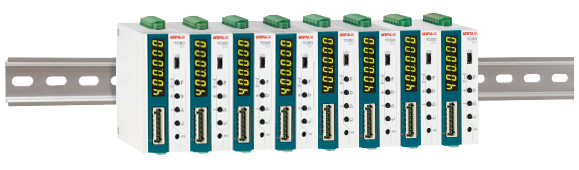

軽量コンパクトな35mm DINレールタイプ
USB専用ソフト(フリーソフト)
USBインターフェイスを介して通信し、
グラフ表示、ホールドデータを読み出し、
パラメータの設定、較正ができる。
仕様
アナログ部｜表示部｜外部信号｜インターフェイス｜オプション｜一般性能｜付属品｜別売品｜CEマーキング適合
アナログ部
| トルク用電圧入力 | |
| 信号入力範囲 | －10～10V(UTMⅢ/UTFⅡ：オプション)入力抵抗1MΩ以上 -5～＋5V(UTMⅡ/UTMV)入力抵抗1MΩ以上 |
|---|---|
| 精度 | 非直線性:0.02%/FS±1digit以内 ゼロドリフト:0.2mV/℃ RTI以内 ゲインドリフト:0.01%/℃以内 |
| A/D変換器 | 速度 16000回/秒 分解能 24bit（バイナリ）10Vに対して1/30000 |
| デジタルローパス フィルタ |
PASS,1Hz～1kHz |
| デジタルハイパス フィルタ |
PASS,3Hz～1kHz |
| アナログモニタ出力 | |
| 入力電圧折り返し（テストポイント用）（UTFⅡ：オプション） | |
| 高速用 回転速度入力（パルス入力 オープンコレクタ）（UTMⅢ/UTMⅡ/UTMV） | |
| 最大入力回転速度 | UTMⅢ/UTMⅡ/UTMVに準ずる |
| 最小入力回転速度 | 15、10、5、3、2 rpmより選択 *パルスレート4パルス時 60、40、20、12、8 rpmより選択 *パルスレート1パルス時 |
| 最小検出パルス幅 | 50μs |
| 回路構成 | 無電圧接点入力（マイナスコモン） オープンコレクタを接続可（Ic＝約10mA） |
| 低速用 回転速度入力（パルス入力 オープンコレクタ） ＊UTMⅡロータリーエンコーダオプション使用例 |
|
| 最大入力回転速度 | 5000rpm |
| 最小入力回転速度 | 0.1rpm ＊分解能は回転速度と出力パルス数の設定による |
| 最小検出パルス幅 | 5μs |
| 回路構成 | 無電圧接点入力（マイナスコモン） オープンコレクタを接続可（Ic＝約10mA） |
| 回転速度用パルス入力（RS-422A準拠ラインドライバ入力）（UTFⅡ：オプション） | |
| 最大入力回転速度 | UTFⅡに準ずる |
| 回路構成 | RS-422A準拠ラインドライバ |
| エンコーダ入力（パルス入力） | |
| UTMⅢ/UTMⅡロータリーエンコーダオプションに対応 | |
表示部
| 表示器 | 字高8mm 7セグメント緑色LEDによる数字表示 |
|---|---|
| 表示内容 | 数値表示：トルク、回転速度、動力/角度 切換式 |
| 表示回数 | 1、3、6、13、25回／秒より選択 |
外部信号
| 外部出力信号（2点） | 各種制御出力は設定により選択可能 トランジスタのオープンコレクタ出力 Vceo＝30V、Ic＝50mA |
|---|---|
| 外部入力信号（1点） | 各種制御入力は設定により選択可能 接点（リレー、スイッチなど）または無接点（トランジスタ、フォトカプラなど） COM端子と短絡したときをONとする |
インターフェイス
| USB | USBインターフェイス |
|---|---|
| D3V | D/Aコンバータ電圧出力（3ch） |
| 485 | RS-485インターフェイス |
| 422 | RS-422Aインターフェイス(UTF オプション) |
オプション
| UTF | UTFⅡ専用仕様 |
|---|
一般性能
| 電源電圧 | DC24V ±15% |
|---|---|
| 消費電力 | 6W typ. |
| 使用条件 | 使用温度範囲 -10℃～＋50℃ 保存温度範囲 －20℃～＋85℃ 湿度 85%RH以下(結露不可) |
| 外形寸法 | 34(W)×88(H)×91(D)mm (突起部含まず) |
| 重量 | 約230g |
付属品
| クイックリファレンス | 2 |
|---|---|
| ミニドライバ | 1 |
| 各種入出力コネクタ | 3 |
| 作業用レバー | 1 |
別売品
| CATM321 | UTMⅢ接続用ケーブル 2m 先端柳線 |
|---|---|
| CATM351 | UTMⅢ接続用ケーブル 5m 先端柳線 |
| CATM312 | UTMⅢ接続用ケーブル 10m 先端柳線 |
| CATM21 | UTMⅡ接続用ケーブル 2m 先端柳線 |
| CATM51 | UTMⅡ接続用ケーブル 5m 先端柳線 |
| CATM12 | UTMⅡ接続用ケーブル 10m 先端柳線 |
| CATM(R)321 | UTMⅢロータリーエンコーダ接続用ケーブル 2m 先端柳線 |
| CATM(R)351 | UTMⅢロータリーエンコーダ接続用ケーブル 5m 先端柳線 |
| CATM(R)21 | UTMⅡロータリーエンコーダ接続用ケーブル 2m 先端柳線 |
| CATM(R)51 | UTMⅡロータリーエンコーダ接続用ケーブル 5m 先端柳線 |
| CATF-OUT-5M | UTFⅡ用アナログ出力ケーブル 5m |
| CATF-COM-5M | UTFⅡ用通信ケーブル 5m |
| CA81-USB | miniUSB-パソコンUSBケーブル 1.8m |
| CN74 | CC-Linkコネクタ（付属品と同じ） |
| CN75 | CC-Linkコネクタ（分岐コネクタY型） |
| CN76 | CC-Linkコネクタ（終端抵抗コネクタ） |
| CN85 | 電源/センサ/RS-485用13ｐコネクタ（付属品と同じ） |
| CN87 | 外部入出力用10pコネクタ（付属品と同じ） |
| E04SR211132 | フェライトコア |
| TSU03 | 雷サージユニットDC仕様 |
| CATM(RC)321 | UTMⅢ(RC)用ケーブル 2m 先端柳線 |
| CATM(RC)351 | UTMⅢ(RC)用ケーブル 5m 先端柳線 |
CEマーキング適合
| EMC指令 | EN61326-1 |
|---|
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
