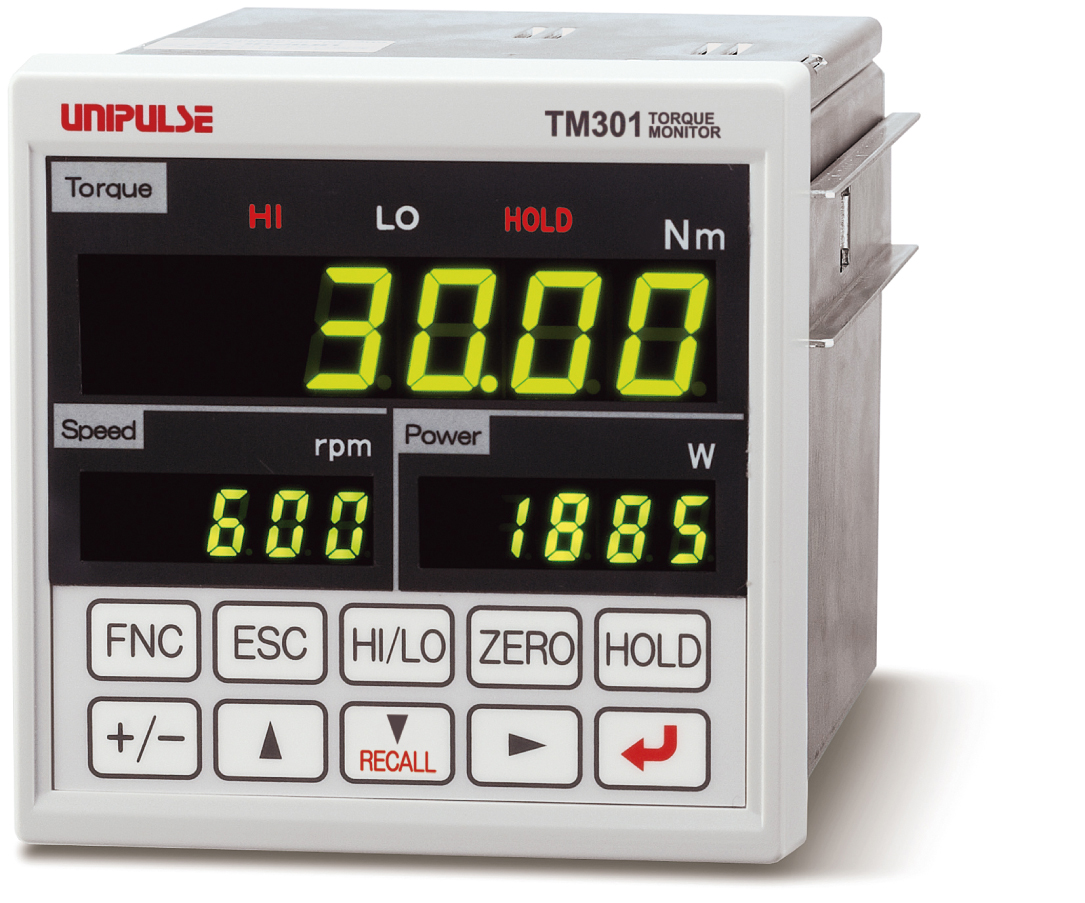

製品概要
トルク、回転速度、動力を表示
● トルクメータUTMⅡ/UTMVシリーズ専用指示計
● ホールド機能（サンプル、ピーク、ボトム、P-P、平均値ホールド）
● 上下限比較出力機能（ALM HI、HI、OK、LO、ALM LO）
● データメモリ機能
● UTMⅡ/UTMVとの接続ケーブルを付属
● 駆動電源をUTMⅡ/UTMVに供給可能
● UTMⅡ/UTMV出力（トルク、回転速度、動力）の時間変化をPCでモニター及び保存可能（USBインターフェイスオプション搭載時）
● トルクメータUTMⅡ/UTMVシリーズ専用指示計
● ホールド機能（サンプル、ピーク、ボトム、P-P、平均値ホールド）
● 上下限比較出力機能（ALM HI、HI、OK、LO、ALM LO）
● データメモリ機能
● UTMⅡ/UTMVとの接続ケーブルを付属
● 駆動電源をUTMⅡ/UTMVに供給可能
● UTMⅡ/UTMV出力（トルク、回転速度、動力）の時間変化をPCでモニター及び保存可能（USBインターフェイスオプション搭載時）
仕様
トルク用電圧入力｜UTMⅡ/UTMV用駆動電源｜回転速度用パルス入力｜表示部｜設定部｜外部信号｜一般性能｜付属品
| トルク用電圧入力 | |
| 入力抵抗 | 1 MΩ 以上 |
|---|---|
| 信号入力範囲 | +5 V ～ -5 V |
| 精度 | 非直線性:0.02% FS±1 digit 以内 ゼロドリフト:0.2 mV/℃ RTI 以内 ゲインドリフト:0.01%/℃ 以内 |
| A/D変換器 | ･ 速度…300回/秒 ･ 分解能…24 bit(バイナリ) 5 Vに対して1/30000 |
| アナログフィルタ | ローパスフィルタ（-6 dB/oct）3、30、300、1k Hzより選択 |
| アナログモニタ出力 | 入力電圧折り返し（テストポイント用） |
| UTMⅡ/UTMV用駆動電源 | |
| 電源電圧 | DC 24 V *UTMⅡ/UTMVは1台まで |
|---|---|
| 回転速度用パルス入力（オープンコレクタ入力） | |
| 最大入力周波数 | UTMⅡ/UTMVの出力周波数に準ずる |
|---|---|
| 最小入力周波数 | 15、10、5、3、2 rpmより選択 (パルスレート4パルス時) 60、40、20、12、8 rpmより選択 (パルスレート1パルス時) |
| 最小検出パルス幅 | 50 μs |
| 回路構成 | 無電圧接点入力（マイナスコモン） オープンコレクタを接続可（Ic ＝ 約 10 mA） |
| 表示部 | |
| 表示器 | メイン表示：字高15 mm 7セグメント緑色LEDによる数字表示（5桁+符号） サブ表示 ：字高8 mm 7セグメント緑色LEDによる数字表示（5桁） |
|---|---|
| 表示値 | メイン表示：5桁 -99999 ～ +99999 符号：最上位桁にマイナス表示 サブ表示 ：5桁 -19999 ～ +99999 符号：最上位桁にマイナス表示（回転速度はマイナスなし） |
| 小数点 | 0、0.0、0.00、0.000（トルク値、動力値のみ。回転速度はなし） |
| 表示回数 | 3、6、13、25回／秒より選択 |
| 状態表示 | HI／LO／HOLD |
| 設定部 | |
| 設定項目 | 上下限設定：上限／下限／警報上限／警報下限
比較/ホールド設定：比較機能選択／ゼロ付近／ヒステリシス／ホールド機能選択／検出時間／平均値サンプル回数／検出開始レベル 動作設定1：モーションディテクト（時間）／モーションディテクト（幅）／ゼロトラッキング（時間）／ゼロトラッキング（幅）／SI/F機能選択／表示回数／表示ON/OFF 動作設定2：デジタルフィルタ（トルク）／アナログフィルタ（トルク）／不感帯幅／デジタルフィルタ（回転速度） 較正設定：較正機能選択1（トルク）／ゼロ較正／等価入力較正／実負荷較正／デジタルオフセット／デジタルゼロリミット／較正機能選択2（回転速度/動力） プロテクト/初期化：設定プロテクト／キープロテクト／初期化／パスワード／記録データクリア |
|---|---|
| ホールド | サンプル、ピーク、ボトム、P-P、平均値 区間設定（全区間・外部・外部+時間・レベル+時間） |
| 外部信号 | |
| 外部入力信号 （4点） |
ホールド区間制御入力／ホールド解除入力／デジタルゼロ／記録データクリア 無電圧接点入力回路（マイナスコモンタイプ）、Ic ＝ 10 mA 以下 |
|---|---|
| 外部出力信号 （12点） |
トルク上下限比較出力（警報上限・上限・OK・下限・警報下限）／回転速度上下限比較出力（警報上限・上限・OK・下限・警報下限）／ホールド完了出力／RUN出力 オープンコレクタ出力回路（シンクタイプ）、Vceo ＝ 30 V（max） Ic ＝ 30 mA（max） |
| インターフェイス (オプションは1機能のみ搭載可) |
SIF:2線式シリアルインターフェイス（標準搭載） BCO:BCDパラレルデータ出力インターフェイス（オプション） D3V:D/Aコンバータ電圧出力（3 ch）（オプション） DAV:D/Aコンバータ電圧出力（オプション） DAI:D/Aコンバータ電流出力（オプション） 232:RS-232Cコミュニケーションインターフェイス（オプション） USB:USBインターフェイス（オプション） |
| 一般性能 | |
| 電源電圧 | AC 100 V ～ 240 V(+10%-15%)(フリー電源) 50/60 Hz |
|---|---|
| 消費電力 | 7 W typ. |
| 使用条件 | 使用温度範囲:-10 ～ +40℃ 保存温度範囲-40 ～ +80℃ 湿度:85% RH 以下(結露不可) |
| 外形寸法 | 96(W)×96(H)×138(D) mm(突起部含まず) |
| 重量 | 約 1.0 kg |
| 付属品 | |
| 取扱説明書 | 1 |
|---|---|
| UTMⅡ/UTMV接続用ケーブル 2 m | 1 |
| 外部入出力コネクタ | 1 |
| AC入力コード 3 m（圧着端子付） 日本国内のAC 100 V電源用 |
1 |
| 単位シール | 1 |
| BCD出力用コネクタ（BCD出力オプション搭載時） | 1 |
| ミニドライバ（D/Aコンバータオプション搭載時） | |
| 作業用レバー（D/Aコンバータ（3 ch）オプション搭載時） | 1 |
オプション（1機能のみ搭載可）
| 製品名 | 詳細 |
| BCO | BCDパラレルデータ出力インターフェイス |
|---|---|
| D3V | D/Aコンバータ電圧出力（3 ch） |
| DAV | D/Aコンバータ電圧出力 |
| DAI | D/Aコンバータ電流出力 |
| 232 | RS-232Cコミュニケーションインターフェイス |
| USB | USBインターフェイス |
別売品
| 製品名 | 詳細 |
| CA372-I/O | 片端FCNコネクタ付ケーブル先端柳線 3 m |
|---|---|
| CAAC2P-B3 | AC入力コード 3 m(付属品と同じ) |
| CAAC3P-B3 | AC入力コード 3 m |
| CA325AC3P-B3 | AC入力コード 3 m |
| CATM21-M | UTMⅡ/UTMV接続用ケーブル 2 m(付属品と同じ) |
| CN34 | RS-232C用D-Sub9pコネクタ |
| CN51 | BCD出力用コネクタ |
| CN73 | D/Aコンバータ（3 ch）用コネクタ |
| CN90 | UTMⅡ/UTMV接続用防水プラスチックコネクタ |
| CA81-USB | miniUSB-パソコンUSBケーブル 1.8 m |
| CAAC3P-CEE7/7-B2 | AC入力コード(250 V耐圧) 2 m |
| CA325AC3P-CEE7/7-B2 | AC入力コード（250 V耐圧） 2 m |
| CATM51-M | UTMⅡ/UTMV接続用ケーブル 5 m |
| CN50 | FCNシリーズI/Oコネクタ(カバー付)(付属品と同じ) |
| CN55 | FCNシリーズI/Oコネクタ(斜口カバー付) |
| DTC2-PSL | TM301用ケース |
| GMP96x96 | ゴムパッキン |
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
