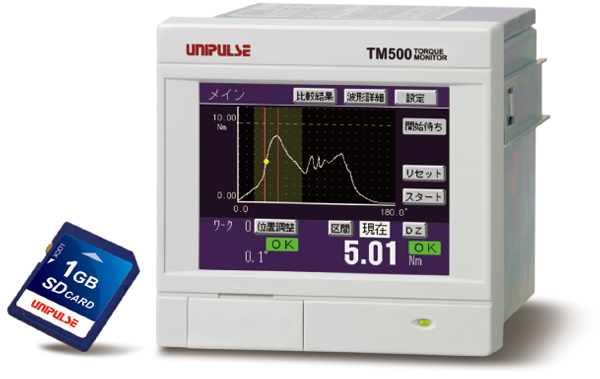

製品概要
TM500はトルクメータUTMⅡ/UTMVシリーズが付属ケーブルで簡単に接続できる指示計です。UTMⅡロータリーエンコーダオプションを接続した場合、角度（または変位）に対するトルク変動を波形で表示し連続的に比較することができます。
機能面では、トルク値が設定カウントを上回るとNG判定となる「連続モード」やn回分の平均波形におけるトルク値が設定カウントを上回るとNG判定となる「平均モード」を備え、様々なシーンでご利用いただけます。
機能面では、トルク値が設定カウントを上回るとNG判定となる「連続モード」やn回分の平均波形におけるトルク値が設定カウントを上回るとNG判定となる「平均モード」を備え、様々なシーンでご利用いただけます。
主な特徴
● トルクメータUTMⅡ/UTMVシリーズ専用指示計
● 角度に対するトルク変動を波形表示※
● 低速回転、直動アプリケーションに最適
● ホールド機能
● 上下限比較出力機能
● 測定データや設定値はSDカードに記録することができる。 データはCSV形式に簡単に変換でき、Excelなどで容易に編集可能
● UTMⅡ/UTMVと直接接続可能なケーブルを付属
● 駆動用電源をUTMⅡ/UTMVに供給可能（ロータリーエンコーダオプションにも供給可能※）
※ UTMVはロータリーエンコーダオプションを搭載できません。時系列でのトルク変動の波形表示となります。

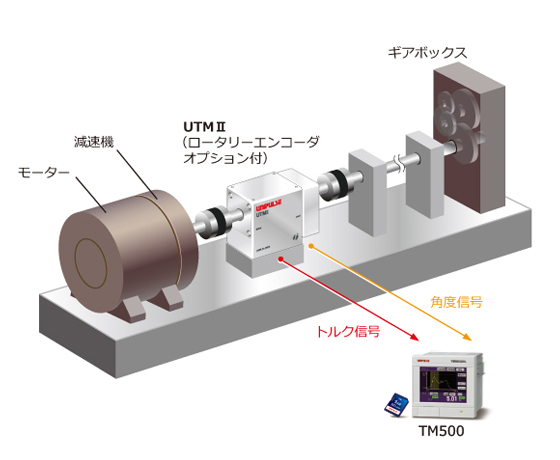

アプリケーション例
＜トルク測定機能付ネジ締機＞
＜歯車の官能検査＞
仕様
アナログ部｜表示部｜設定部｜外部信号｜インターフェイス｜一般性能｜付属品
| アナログ部 | |
| トルク用電圧入力 | -5 ～ +5 V 入力インピーダンス：1 MΩ 以上 |
|---|---|
| 精度 | 非直線性:0.02% FS±1 digit 以内 ゼロドリフト:0.2 mV/℃ RTI 以内 ゲインドリフト:0.01%/℃ 以内 |
| アナログフィルタ | ローパスフィルタ (-6 dB/oct.) 30 Hz、100 Hz、300 Hz、1 kHz より選択 |
| A/D変換器 | ･ 速度…4000回/秒 ･ 分解能…24 bit(バイナリ) 5 Vに対して約1/30000 |
| アナログモニタ出力 | 出力レベル：入力電圧折り返し（テストポイント用） |
| パルス入力 （オープンコレクタ） |
最大入力周波数：50 kHz 内部カウント範囲：約 1000000 |
| 表示部 | |
| 表示器 | 3.5インチTFTカラーLCD |
|---|---|
| 設定部 | |
| 設定方法 | アナログ式タッチパネル操作により設定 |
|---|---|
| 設定値 | 初期設定値等：NOVRAM(不揮発性 RAM) その他設定値：リチウム電池によりバックアップされた C-MOS RAM |
| 外部信号 | |
| 外部出力信号 （15 点） |
ホールド判定（荷重、変位）/ オーバーロード / 波形比較判定 / 測定完了 /CPU 正常動作 / 荷重正常 / 変位正常 /SD メモリーカード正常 |
|---|---|
| 外部入力信号 （12 点） |
荷重デジタルゼロ / 変位位置調整 / 測定開始 / 測定終了 / ホールド区間切換 /リセット / バックライト強制点灯 / タッチパネル操作禁止 / ワーク切換 |
| インターフェイス | |
| インターフェイス | RS-232C インターフェイス |
|---|---|
| 一般性能 | |
| 電源電圧 | DC 24 V(±15%) |
|---|---|
| 消費電力 | 7 W typ. |
| 使用条件 | 使用温度：-10 ～ +40℃ 保存温度：-20 ～ +60℃ 湿度：85% RH 以下 (結露不可) |
| 外形寸法 | 96(W) × 96(H) × 117.3(D) mm（突起部含まず） |
| 重量 | 約 1.0 kg |
| CEマーキング適合 | EMC指令 EN61326-1 |
| 付属品 | |
| 取扱説明書 | 1 |
|---|---|
| 外部入出力コネクタ | 1 |
| UTMⅡ/UTMV接続用ケーブル（2 m） | 1 |
| UTMⅡロータリーエンコーダ接続用ケーブル（2 m） | 1 |
| SD メモリーカード（1 GByte）（SDC オプション搭載時） | 1 |
オプション
| 製品名 | 詳細 |
| SDC | SD カードスロット（1 MByte で約 80 波形保存可能、SDHC、SDXC は非対応） 全設定値 / 全比較波形の保存・復元が可能測定波形、判定ポイントの自動保存が可能 |
|---|
別売品
| 製品名 | 詳細 |
| DTC1 | TM500 用ケース（AC 電源付） |
|---|---|
| SD1G | SD カード 1 GByte |
| SD2G | SD カード 2 GByte |
| CA81-232X | miniDIN-D-Sub9p クロスケーブル 1.5 m |
| CATM21-M | UTMⅡ/UTMV接続用ケーブル 2 m(付属品と同じ) |
| CATM51-M | UTMⅡ/UTMV接続用ケーブル 5 m |
| CATM(R)21-M | UTMⅡロータリーエンコーダ接続用ケーブル 2 m(付属品と同じ) |
| CATM(R)51-M | UTMⅡロータリーエンコーダ接続用ケーブル 5 m |
| CN52 | FCN シリーズ I/O コネクタ（カバー付）(付属品と同じ) |
| CN57 | FCN シリーズ I/O コネクタ（斜口カバー付） |
| CN60 | RS-232C 用丸 DIN8p コネクタ |
| CN90 | UTMⅡ/UTMV接続用防水プラスチックコネクタ |
| CN91 | UTMⅡロータリーエンコーダ接続用防水プラスチックコネクタ |
| GMP96x96 | ゴムパッキン |
| TSU03 | 雷サージユニットDC仕様 |
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のばらつきが生じる恐れがあります。予めご了承ください。
