製品概要 仕様 カタログ / 説明書 / 外観図 / サポートツール / ソフトウェア

製品概要

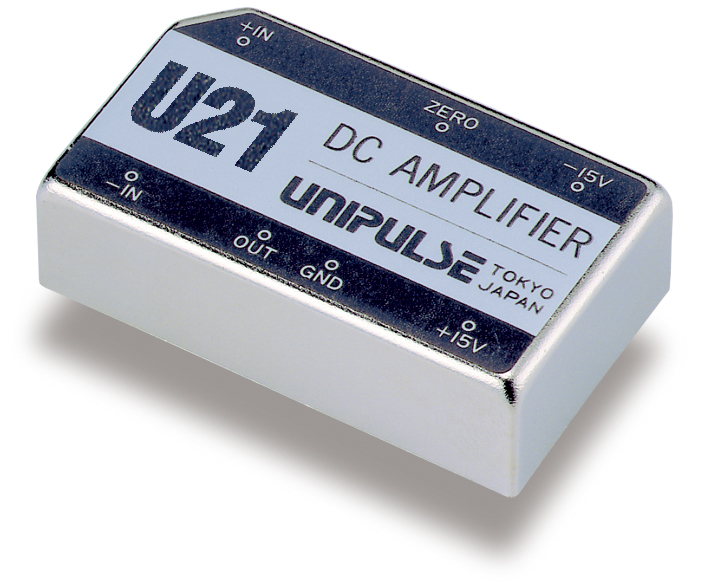

ストレンゲージを応用した各種センサ(荷重、圧力、加速度、変位、トルク、流量など)に適合する直流増幅モジュールです。ゲインドリフト、ゼロドリフト、ノイズを低くおさえた設計です。

仕様

ゲイン 倍率:200倍固定
ゲイン誤差:±0.5% max
非直線性:±0.005% max
ドリフト:10ppm/℃ max(5ppm/℃ Typ)
出力特性 出力規格 : ±10V 5mA
応答性 小信号(-3dB):60kHz min
大振幅(±10V):10kHz min
スルーレート:0.85V/μs
オフセット電圧 イニシャル値:±50μV max
ドリフト:0.25μV/℃ max
オフセット電流 バイアス電流:@±5nA max
ドリフト:±30pA/℃ max
オフセット電流:±5nA max
入力特性 差動入力範囲:±50mV max
同相入力範囲:±7V min
同相分除去比:5dB(DC~60Hz)min
ノイズ P-P(0.1~10Hz):0.2μV max
電源 電圧:5V~±18V
電流:3mA
使用条件 精度保証範囲:-10~+40℃
動作温度範囲:-20~+80℃
保存温度範囲:-55~+125℃
湿度:90%RH以下(結露不可)
外形寸法 21(W)×10(H)×36(D)mm
重量 約13.5g
付属品 絶縁シート 1

※測定条件:周囲温度25℃ 電源電圧±15V
※対温度ドリフト測定条件:-10~+40℃
※オフセット電圧ドリフトおよびノイズは信号源抵抗200Ωで測定

ダウンロード

製品カタログ(PDF)
U21カタログ(4 MB)
取扱説明書(PDF)
U21マニュアル_1.00(1 MB)
外観図
DXF
(ZIP)
U21外観図_DXF(12 KB)
PDF
U21外観図_PDF(65 KB)
サポートツール
ソフトウェア
  • 取扱説明書、製品外観図、サポートツール、ソフトウェアについては、ユーザー登録のうえ、ダウンロードしてください。
  • PDF形式のファイル閲覧には、adobe社のAcrobat Readerをインストールする必要があります。
