製品概要

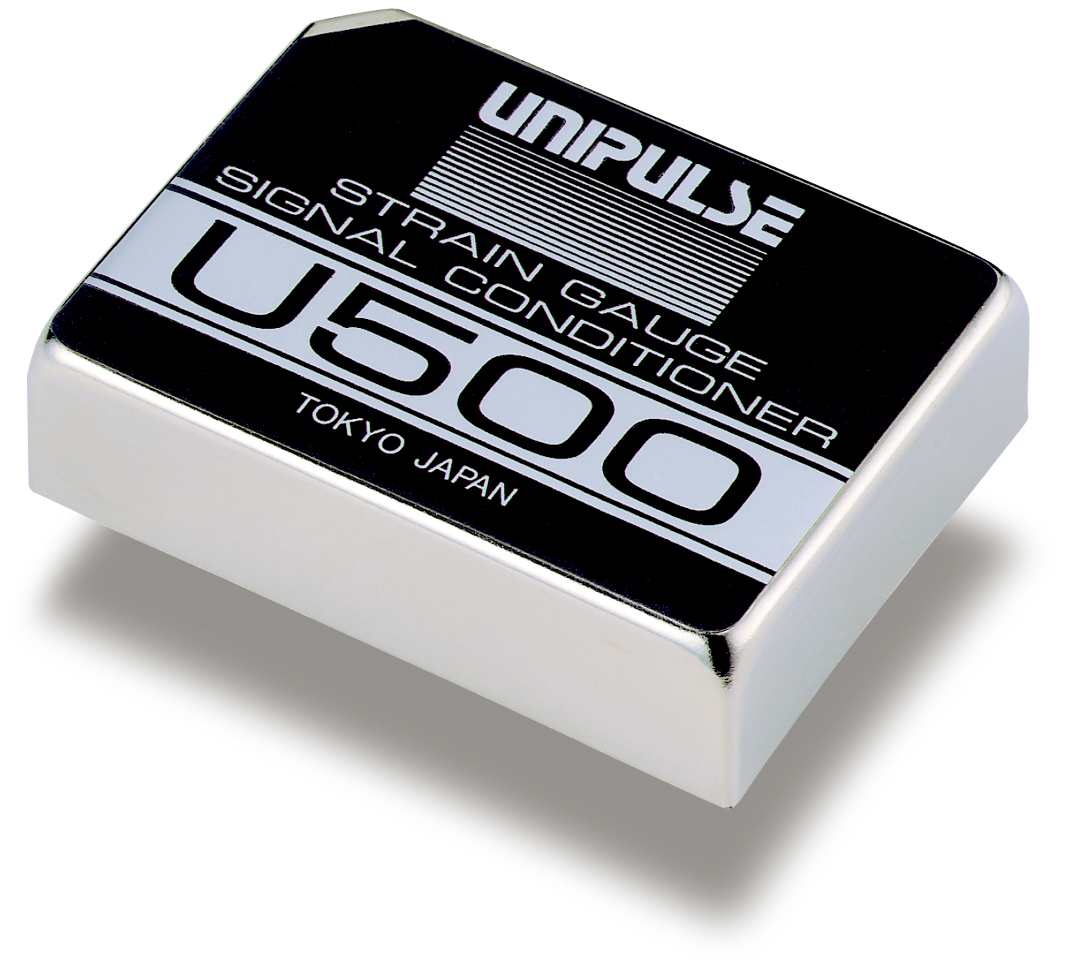

ストレンゲージ式センサからの微小電圧を、計装に最適な±2Vまで増幅することができる小型モジュールアンプです。5V単一電源で動作し、抵抗を追加するだけでゼロ・ゲイン調整回路、さらにコンデンサを追加すれば、ローパスフィルタが構成できますので、周辺回路もコンパクトに仕上げることができます。極めて低ドリフト・低ノイズなため、産業ロボット、プラント、計測など、幅広い分野で利用できます。

仕様

適合変換器 350Ω系ストレンゲージ式センサ
センサ印加電源 DC5V(電源電圧をそのまま印加)
ゼロ調整範囲 外部回路により任意の範囲に設定できる
外付けトリマーポテンショメータにより調整
ゲイン調整範囲 ±0.5mV/V~±3mV/V
上記範囲の入力を±2Vに調整できる
外付けトリマーポテンショメータにより調整
出力電圧 0~±2V 負荷抵抗:5kΩ以上
応答性 10kHz/-3dB以上
ゼロドリフト 0.25μV/℃RTI以内
ゲインドリフト 0.01%/℃以内 ただし印加電源電圧ドリフトは含まず
非直線性 0.01%FS以内
ノイズ 0.25μVp-p(0.1~10Hz)RTI以内
ローパスフィルタ 外付けの部品の時定数による
所要電源 DC+5V ±5% 電流:8.5mA+印加電源電流
使用条件 精度保証範囲:-10~+40℃
動作温度範囲:-10~+70℃
保存温度範囲:-40~+80℃
湿度:90%RH以下(結露不可)
外形寸法 46(W)×12(H)×34(D)mm
重量 約45g
付属品 絶縁シート・・・1
