製品概要

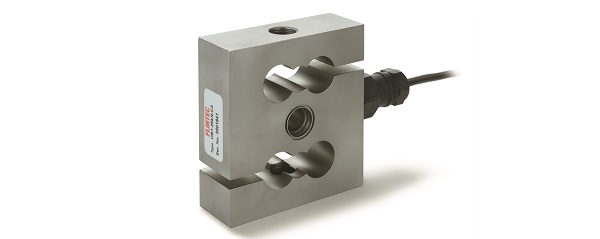

ステンレス製引張型ロードセルです。 完全溶接密閉型で、液体や粉塵などの劣悪な工場環境でも使用することができます。

  • 容量10kN、20kN、50kN
  • ステンレス製、小型、軽量
  • 完全溶接密閉型
  • タンクスケールをはじめ、様々な用途に広く使用されています。



仕様

型式 UB1-10KN, UB1-20KN, UB1-50KN
定格容量 10k, 20k, 50k N
定格出力 2±0.1% mV/V
許容過負荷 200 %R.C.
最大許容過負荷 300 %R.C.
ゼロバランス ±5 %R.O.
複合誤差 0.0200 %R.O.
非直線性 0.0166(typ) %R.O.
ヒステリシス 0.0166(typ) %R.O.
クリープ 0.0166 %R.O./30min
補償温度範囲 -10~+40
許容温度範囲 -40~+80
零点の温度影響 0.0246 %R.O./10℃
出力の温度影響 0.0100(typ) %R.O./10℃
入力端子間抵抗 1100±50 Ω
出力端子間抵抗 1000±2 Ω
推奨印加電圧 5~15 V
絶縁抵抗 5000以上
保護等級 IP68
ケーブル φ5 4芯シールドケーブル 6m
ケーブル配線色 +EXC:緑
+SIG:白
-EXC:黒
-SIG:赤
SHIELD:黄
ロードセル材質 ステンレス
定格負荷でのたわみ 10KN:0.42
20KN:0.62
50KN:0.78
mm
重量 10KN:1.8
20KN:1.8
50KN:5.9
kg

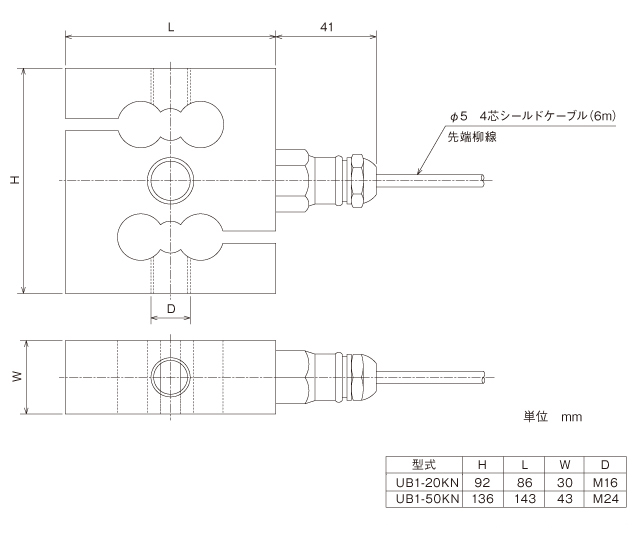

外形寸法
