製品概要 仕様 カタログ / 説明書 / 外観図 / サポートツール / ソフトウェア


製品概要

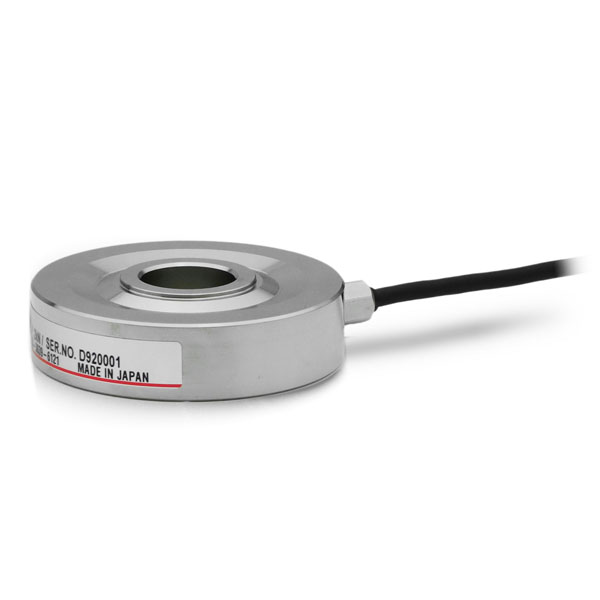

使いやすい低床センターホール型ロードセル!
定格容量 1kN/2kN/5kN/10kN/20kN
ボルト軸力、圧入・加締めなどの荷重測定に適しています。

仕様

型式 UBFH
-1KN
UBFH
-2KN
UBFH
-5KN
UBFH
-10KN
UBFH
-20KN
定格容量 1k 2k 5k 10k 20k N
定格出力 1±15% 1±25% mV/V
許容過負荷 150 %R.C.
ゼロバランス ±10 %R.O.
非直線性 0.1 0.2 0.5 %R.O.
ヒステリシス 0.2 0.5 %R.O.
繰返し性 0.1 0.3 %R.O.
補償温度範囲 -10~+60
許容温度範囲 -10~+70
零点の温度影響 0.3 %R.O./10℃
出力の温度影響 0.2 %R.O./10℃
入力端子間抵抗 約1000 Ω
出力端子間抵抗 約1000 Ω
推奨印加電圧 10 V
最大印加電圧 15 V
絶縁抵抗(DC50V) 1000以上
ケーブル φ3.8 4芯シールドロボットケーブル
3m 先端柳線

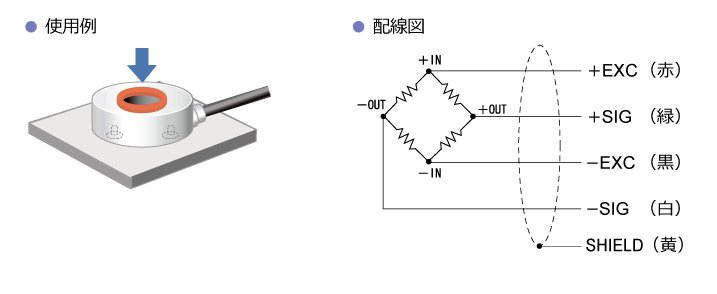

ケーブル配線色 +EXC:赤
+SIG:緑
-EXC:黒
-SIG:白
SHIELD: 黄
定格負荷でのたわみ 約0.030

約0.035

mm
固有振動数 約5.0

約7.3

約11

約9.7

約13

kHz
ロードセル材質 ステンレス
重量 約280

約470

g

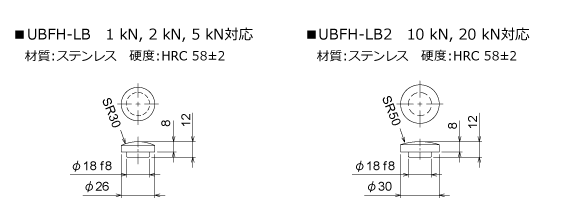

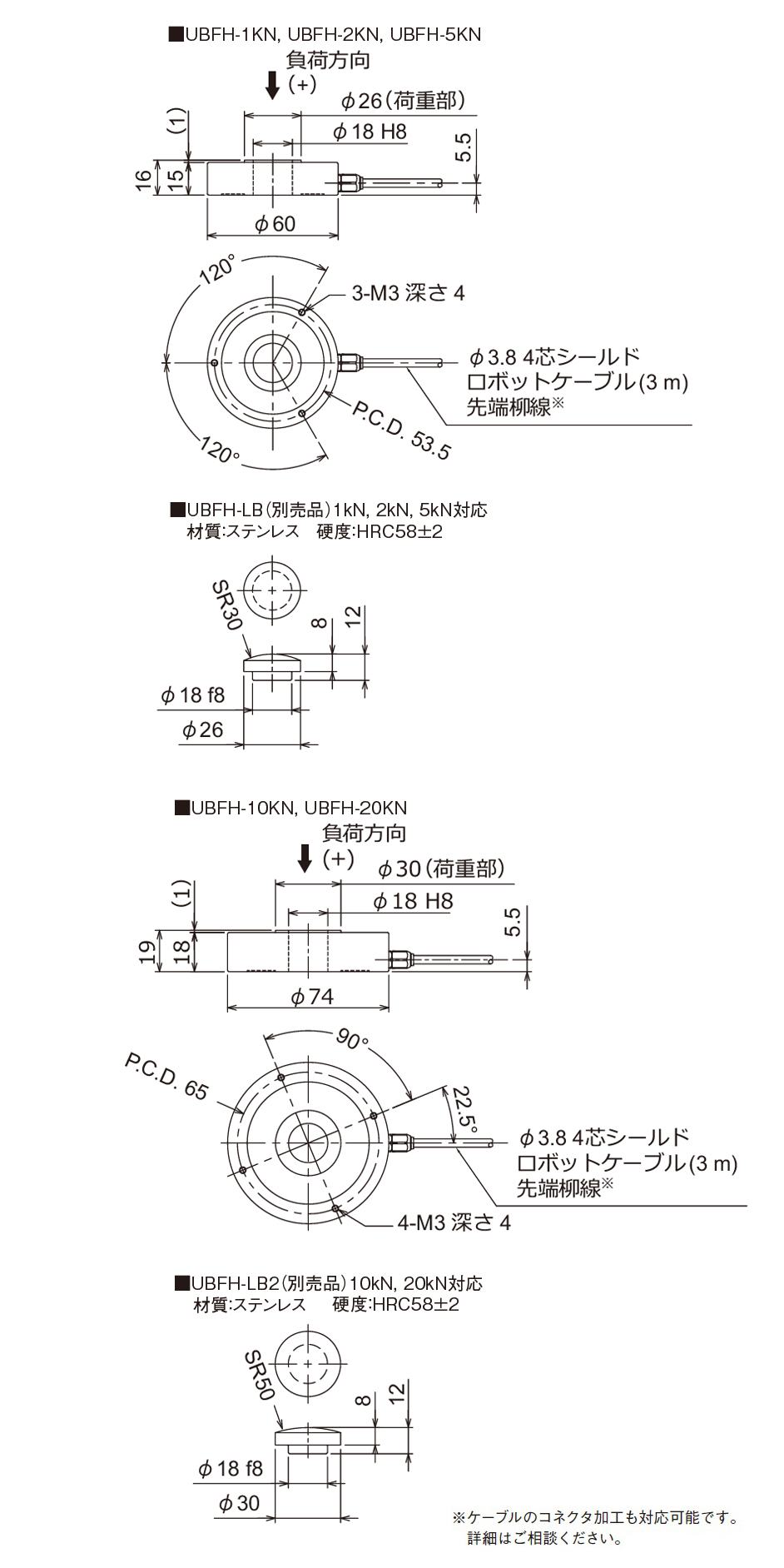

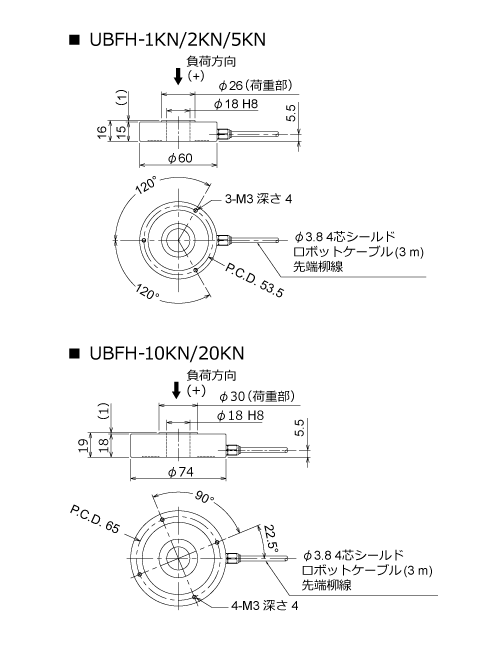

外形寸法

UBFH外形寸法
