製品概要

ユニパルスのトルクメータは、スラスト荷重やラジアル荷重で測定結果が影響を受けにくく設計されています。
しかし、過大なスラスト荷重やラジアル荷重は正しい計測ができなくなるばかりか、測定軸を支えているベアリングの発熱、起歪部の変形・破損などをもたらします。

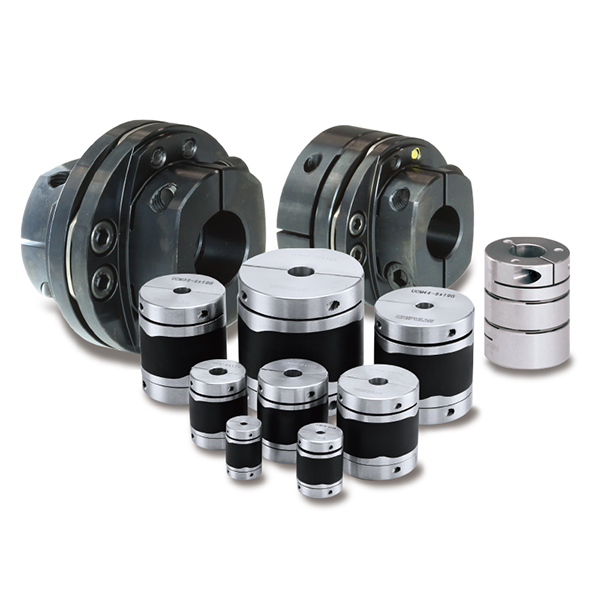

それを回避するために必要なパーツがカップリングです。軸と軸を良好な状態で固定します。

選定について

カップリングは使用する目的に合わせて選定してください。
推奨する組み合わせについては下記の表をご参照ください。

  ゴム シングル※1 ダブル※2 リジット オルダム
ゴム ◎ 〇 × × ×
シングル※1 〇 〇※3 × × ×
ダブル※2 × × △※4 〇 △※4※5
リジット × × 〇 × ×
オルダム × × △※4※5 × △※4※5

※1 シングルフレキシブルカップリング
※2 ダブルフレキシブルカップリング
※3 筐体が振動する場合は両端にゴムカップリングを使用するか、リジットとダブルを組み合わせて使用してください。
※4 筐体を固定する場合のみ、この組み合わせで使用してください。固定しない場合、この組み合わせでは使用しないでください。
※5 偏心によるオルダムカップリングのスライダの摩擦が測定精度に影響を与える場合があります。

ダウンロード

製品カタログ（PDF）
 トルク計測カタログ(14 MB) 日
取扱説明書（PDF）
 UCM15～56/UCS15～39マニュアル(273 KB) 日
UCM65B/80B/90Bマニュアル(310 KB) 日
UCM125B/155B/200Bマニュアル(321 KB) 日
UCM260マニュアル(319 KB) 日
UCD15～56マニュアル(2 MB) 日
UCD65B/80B/90Bマニュアル(272 KB) 日
UCD125Bマニュアル(280 KB) 日
2D
外観図
DXF
（ZIP）
 UCM15-56外観図_DXF(167 KB) 日
UCS15-39外観図_DXF(124 KB) 日
UCM65B-200B外観図_DXF(1 MB) 日
UCM260外観図_DXF(100 KB) 日
UCD15-56外観図_DXF(183 KB) 日
UCD65B-125B外観図_DXF(421 KB) 日
PDF
（ZIP）
 UCM15-56外観図_PDF(889 KB) 日
UCS15-39外観図_PDF(678 KB) 日
UCM65B-200B外観図_PDF(2 MB) 日
UCM260外観図_PDF(226 KB) 日
UCD15-56外観図_PDF(1 MB) 日
UCD65B-125B外観図_PDF(16 MB) 日
3D
外観図
STEP
（ZIP）
 UCM15-56外観図_STEP(6 MB) 日
UCS15-39外観図_STEP(3 MB) 日
UCM65B-200B外観図_STEP(12 MB) 日
UCM260外観図_STEP(2 MB) 日
UCD15-56外観図_STEP(4 MB) 日
UCD65B-125B外観図_STEP(8 MB) 日
サポートツール
ソフトウェア
  • 取扱説明書、製品外観図、サポートツール、ソフトウェアについては、ユーザー登録のうえ、ダウンロードしてください。
  • PDF形式のファイル閲覧には、adobe社のAcrobat Readerをインストールする必要があります。
