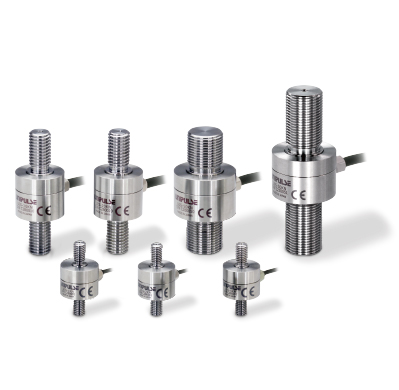

製品概要

ねじれからの干渉は殆どなく横荷重からの精度影響も少ない!
取付けが簡単な雄ねじタイプ新登場!

 ● 容量 1 kN、2 kN、5 kN、10 kN、20 kN、50 kN
 ● 両端に雄ねじがあり薄型ナットが付属しているため
  ダブルナットでの取付けがしやすい
 ● 引張・圧縮両方の測定ができる
 ● 高さが40 ~ 70 mmと短く、他の設備を邪魔しない
  (1 ~ 5 kN:40 mm、10 ~ 50 kN:70 mm)

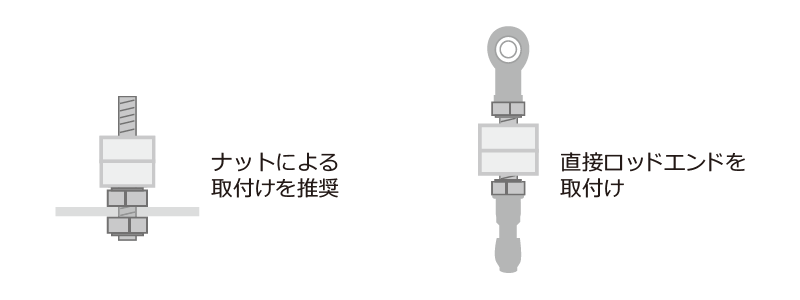

取付例

取付方法

仕様

■UIS-1KN、UIS-2KN、UIS-5KN

型式 UIS-1KN UIS-2KN UIS-5KN
定格容量 1 kN 2 kN 5 kN
定格出力 約 1.0 mV/V
許容過負荷 300 % R.C.
ゼロバランス ±10 % R.O.
非直線性 0.2 % R.O. 以下
ヒステリシス 0.2 % R.O. 以下
繰返し性 0.1 % R.O. 以下
補償温度範囲 -10 ~ +60 ℃
許容温度範囲 -20 ~ +70 ℃
零点の温度影響 0.5 % R.O. / 10 ℃ 以下
出力の温度影響 0.5 % R.O. / 10 ℃ 以下
入力端子間抵抗 約 1000 Ω
出力端子間抵抗 約 1000 Ω
推奨印加電圧 5 V
最大印加電圧 7.5 V
絶縁抵抗(DC50V) 1000 MΩ 以上
ケーブル φ2.5
6 芯シールドロボットケーブル 3 m 先端柳線
ロードセル材質 ステンレス
定格負荷での
たわみ
0.015 mm 0.014 mm 0.021 mm
固有振動数 2 kHz 3 kHz 5 kHz
重量 約 30 g
■UIS-10KN、UIS-20KN、UIS-50KN-S

型式 UIS-10KN UIS-20KN UIS-50KN-S
定格容量 10 kN 20 kN 50 kN
定格出力 約 1.0 mV/V
許容過負荷 300 % R.C.
ゼロバランス ±10 % R.O.
非直線性 0.2 % R.O. 以下
ヒステリシス 0.2 % R.O. 以下
繰返し性 0.1 % R.O. 以下
補償温度範囲 -10 ~ +60 ℃
許容温度範囲 -20 ~ +70 ℃
零点の温度影響 0.5 % R.O. / 10 ℃ 以下
出力の温度影響 0.5 % R.O. / 10 ℃ 以下
入力端子間抵抗 約 1000 Ω
出力端子間抵抗 約 1000 Ω
推奨印加電圧 5 V
最大印加電圧 7.5 V
絶縁抵抗(DC50V) 1000 MΩ 以上
ケーブル φ5
6 芯シールドロボットケーブル 3 m 先端柳線
ロードセル材質 ステンレス
定格負荷での
たわみ
0.025 mm 0.040 mm 0.050 mm
固有振動数 15 kHz 15 kHz 16 kHz
重量 約 100 g 約 100 g 約 210 g
付属品

・薄型ナット(ゆるみ止め用) ×2
ULCT-img-3-2

別売品

・薄型スパナ ×1
ULCT-img-3-3

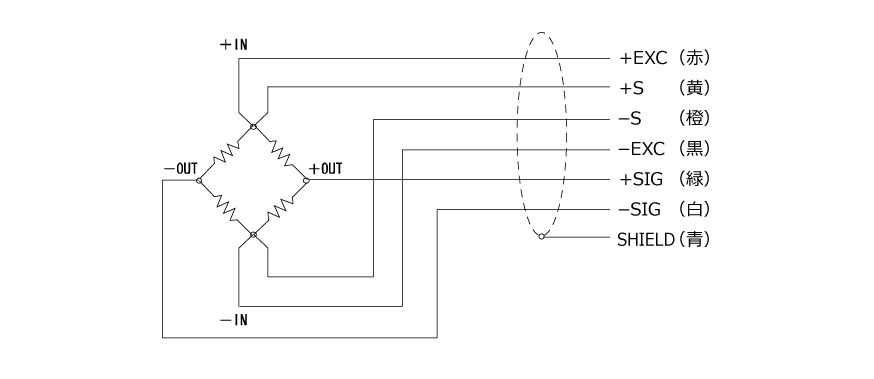

配線図

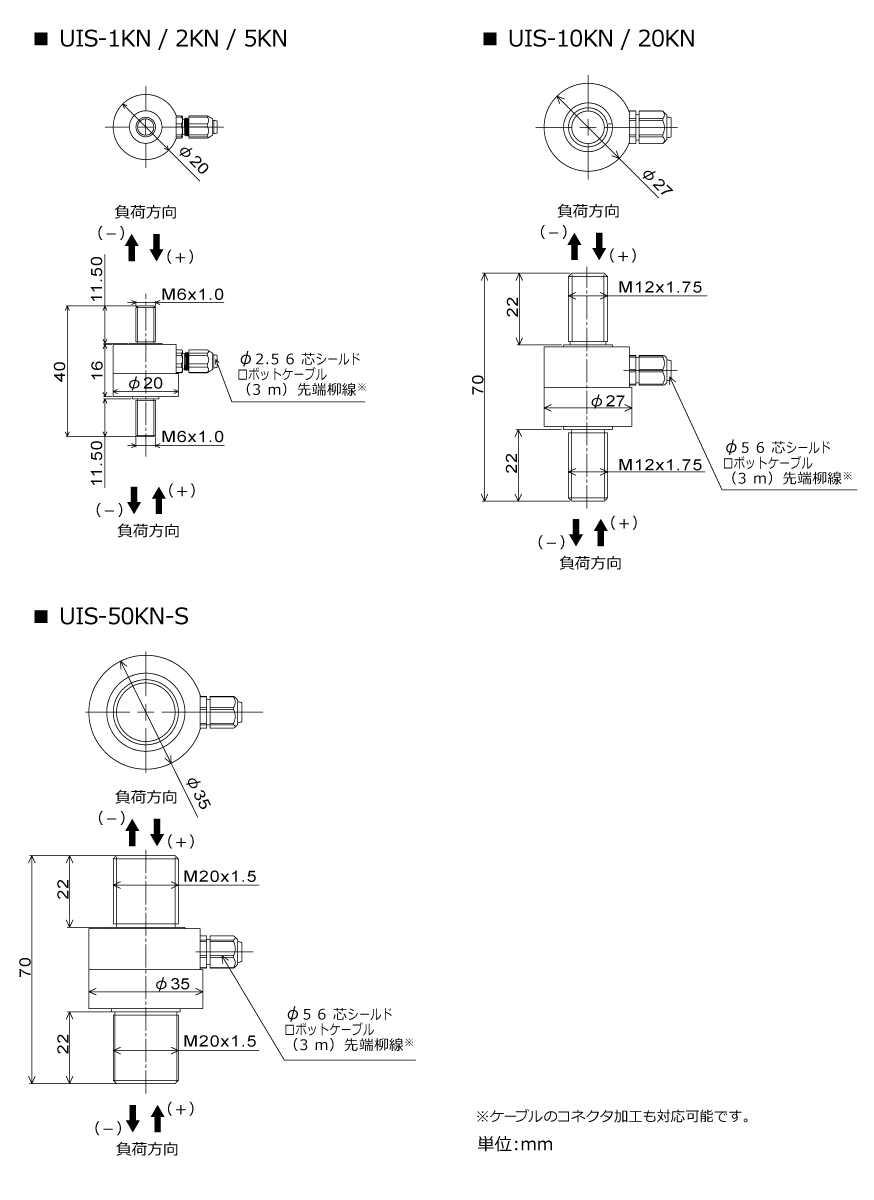

外形寸法
