製品概要
記録メディアにCFカードを採用した多チャネルデータロガーです。現場計測を軽快にする小型サイズで省電力大容量メモリ。農業・土木から工場まで、あらゆる現場計測に必携のツールです。
■多チャネル入力（アナログ電圧8ch、パルス2ch、デジタル4ch、イベント1ch）
■RS-232C、USBインターフェイス標準装備
■用途に合わせて単3形アルカリ乾電池、専用ACアダプタでの駆動が可能
■豊富なモード（タイマー、カレンダー、イベント、アラーム、インターバル、レベル etc.）
■ロギングインターバル：0.001～60.000秒（0.001秒単位）

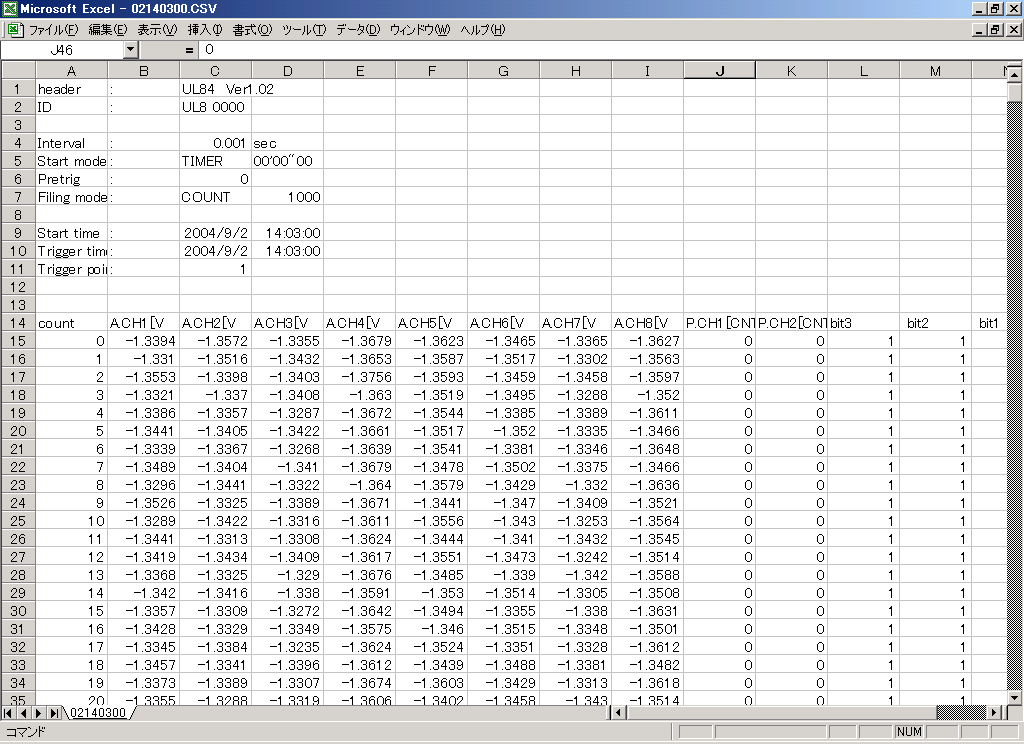

記録データサンプル
仕様
入出力部 ｜データ記録部｜ インターフェイス部 ｜ 時刻 ｜電源部｜表示部｜操作部｜ロギング部｜一般性能｜付属品
入出力部
| 入出力部（アナログ入力） | |
| チャネル数 | 電圧入力8ch |
|---|---|
| 入力レンジ | ±2V､±5V､±10V （注文時指定） |
| 入力抵抗 | 10MΩ（2Vレンジ）、100kΩ（5V、10Vレンジ） |
| 分解能 | ±1/20000（±2V,±5V） ±1/10000（±10V） |
| 較正確度 | ±0.005V以下（2V仕様時、常温） |
| 同時性 | 全チャネル１秒以内 |
| 入出力部（パルス入力） | |
| チャネル数 | 2ch |
| 入力レベル | 接点入力またはTTLレベル |
| カウント数 | 0～65535（16bit） |
| 最大入力周波数 | 2kHz |
| 最小パルス幅 | 250μsec |
| 入出力部（デジタル入力） | |
| チャネル数 | 4bit |
| 入力レベル | 接点入力またはTTLレベル |
| 入出力部（イベント入力） | |
| チャネル数 | 1bit（デジタル入力1bitと兼用） |
| 入力レベル | 接点入力またはTTLレベル |
| 検出方法 | 1→0の変化で検出（立下りエッジ）で検出 |
| 最小パルス幅 | 1ms以上 |
| 入出力部（ リレー出力 ） | |
| チャネル数 | 2ch |
| 出力条件 | アラーム出力、ストップ出力 |
| 出力種別 | 無電圧リレー接点（N.O.） |
| 容量 | 30V、0.4A |
| 入出力部（ 電源同期出力 ） | |
| チャネル数 | 1ch |
| 出力条件 | 内部回路動作時 |
| 出力種別 | オープンドレイン |
| 容量 | 30V、0.15A |
| 入出力コネクタ | |
| 適合コネクタ | D-Sub37pinコネクタ相当品 |
データ記録部
| 記録媒体 | コンパクトフラッシュカード |
|---|---|
| ファイル形式 | CSVフォーマットのテキストファイル |
| 記録内容 | ・収録データ：開始時刻、終了時刻、ロギング条件等 ・ロギングデータ：ロギング回数、入力データ |
インターフェイス部
| インターフェイス部(RS-232C) | |
| 通信規格 | RS-232C準拠 |
|---|---|
| 通信速度 | 38400、19200、9600、4800、2400 bps |
| 通信種別 | 調歩同期式 |
| ビット構成 | スタート1bit、キャラクタ8bit、ストップ1bit、パリティ無し |
| コネクタ | mini-DIN8pin |
| インターフェイス部(USB) | |
| 通信速度 | USB仕様 Ver1.1準拠 |
| クラス | 大容量記憶装置 |
| 通信速度 | 約1.5Mbps |
| コネクタ | USBコネクタ（シリーズミニB） |
| 対応機器 | USBポートをもつPC/AT互換機 |
| 対応OS | Windows(R)Vista、XP、2000、Me |
時刻
| 表示 | 年月日時分（年号は西暦下2桁） |
|---|---|
| 精度 | 月差1分（常温） |
電源部
| 内部電源 | 単3形アルカリ乾電池（1.5V）×4本 |
|---|---|
| 外部電源 | 専用ACアダプタ(12V、0.8A） |
| バックアップ電源 | リチウム電池により設定値等を保持 (保持期間60ヶ月) |
| 消費電力 | 計測・操作時 : 約100mA(Typ) （ロガーのみ） |
表示部
| 表示器 | 16桁 1行モノクロ液晶表示 字高6.5mm |
|---|---|
| 動作表示 | LED (赤)×1 |
操作部
| 設定キー | メンブレンキースイッチ |
|---|---|
| 電源スイッチ | スライドスイッチ×1 |
ロギング機能
| データ記録方式 | インターバルモード：設定したインターバル時間ごとにロギング(インターバル時間 : 0.001秒～60.000秒) ※0.001秒ロギングはアナログ入力4ch以下の場合のみ可能 |
|---|---|
| データ記録値 | ・瞬時値モード：記録時点での瞬間の値を記録 |
| 開始条件 | ・タイマー：設定時間後に開始 ・イベント：外部信号に同期して開始 ・アラーム：設定した上下限値に達すると開始 |
| ファイル更新条件 | ・カウント：指定回数分記録後ファイル更新 ・イベント：外部信号に同期してファイル更新 ・ファイルサイズ：指定したファイルサイズに達するとファイル更新 |
一般性能
| 精度保証温度範囲 | 0～40℃ （湿度90%RH以下 結露不可） |
|---|---|
| 使用温度範囲 | -10～50℃ （湿度90%RH以下 結露不可） |
| 外形寸法 | 86(W)×144(H)×30(D)mm |
| 重量 | 約350g（電池重量 約95gを含む） |
付属品
| 単3アルカリ乾電池 | 4本 |
|---|---|
| D-Sub37pinコネクタ | 1個 |
| 取扱説明書 | 1冊 |
別売品
| AP1208 | UL81/84専用ACアダプタ |
|---|---|
| D221 | UL81/84用拡張端子台 |
| CF 128M | CFカード 128MByte |
| CF 512M | CFカード 512MByte |
| CF-ADP | CFカードアダプタ |
| CA81-232S | RS-232Cケーブル（ストレート） |
| CA81-232X | RS-232Cケーブル（クロス） |
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
