製品概要

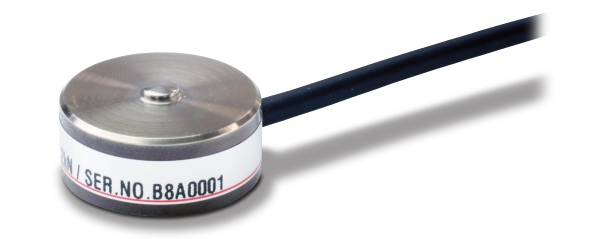

高硬度特殊鋼の採用により耐摩耗性が大幅に向上
高サイクルアプリケーションに最適！
●容量2 kN、5 kN
●特殊鋼製
●直径21 mm、高さ10 mmの小型圧縮型

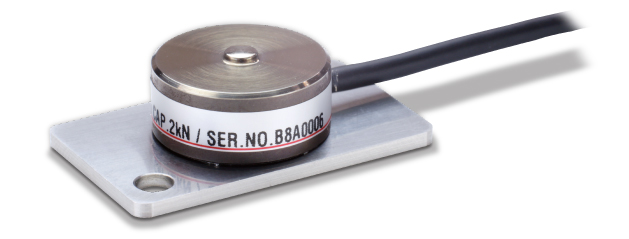

●ULS-FG:ねじ固定用プレート付
仕様
| 型式 | ULS-2KN ULS-2KN-FG |
ULS-5KN ULS-5KN-FG |
|---|---|---|
| 定格容量 | 2 kN | 5 kN |
| 定格出力 | 約 1 mV/V | |
| 許容過負荷 | 150% R.C. | |
| ゼロバランス | ±10% R.O. | |
| 非直線性 | ULS:0.5% R.O. 以下 ULS-FG:1.0% R.O. 以下 |
|
| ヒステリシス | ULS:0.3 R.O. 以下 ULS-FG:0.5 R.O. 以下 |
|
| 繰返し性 | 0.1 R.O. 以下 | |
| 補償温度範囲 | 0 ～ ＋50℃ | |
| 許容温度範囲 | 0 ～ ＋60℃ | |
| 零点の温度影響 | 0.5% R.O./10℃ 以下 | |
| 出力の温度影響 | 0.5% R.O./10℃ 以下 | |
| 入力端子間抵抗 | 約 350 Ω | |
| 出力端子間抵抗 | 約 350 Ω | |
| 推奨印加電圧 | 2.5 V | |
| 最大印加電圧 | 5 V | |
| 絶縁抵抗(DC50V) | 1000 MΩ 以上 | |
| ケーブル | φ3 4芯シールドケーブル 2 m 先端柳線 | |
| ロードセル材質 | 特殊鋼 | |
| 定格負荷でのたわみ | 0.025 mm | 0.040 mm |
| 固有振動数 | 98 kHz | 102 kHz |
| 重量 | ULS：20 g ULS-FG：35 g |
|
| RoHS指令 | 2011/65/EU (EU)2015/863 | |

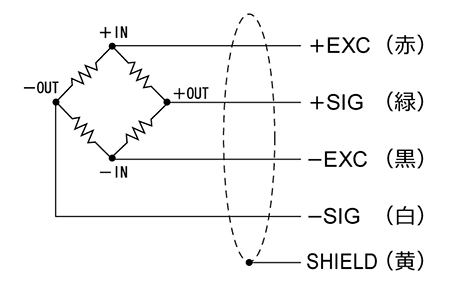

配線図

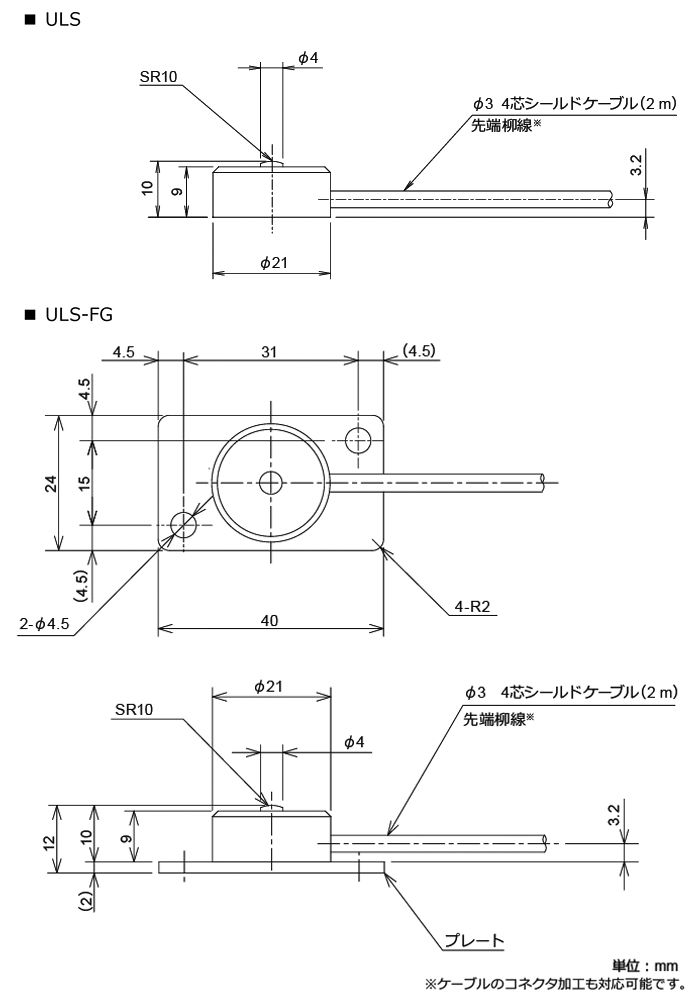

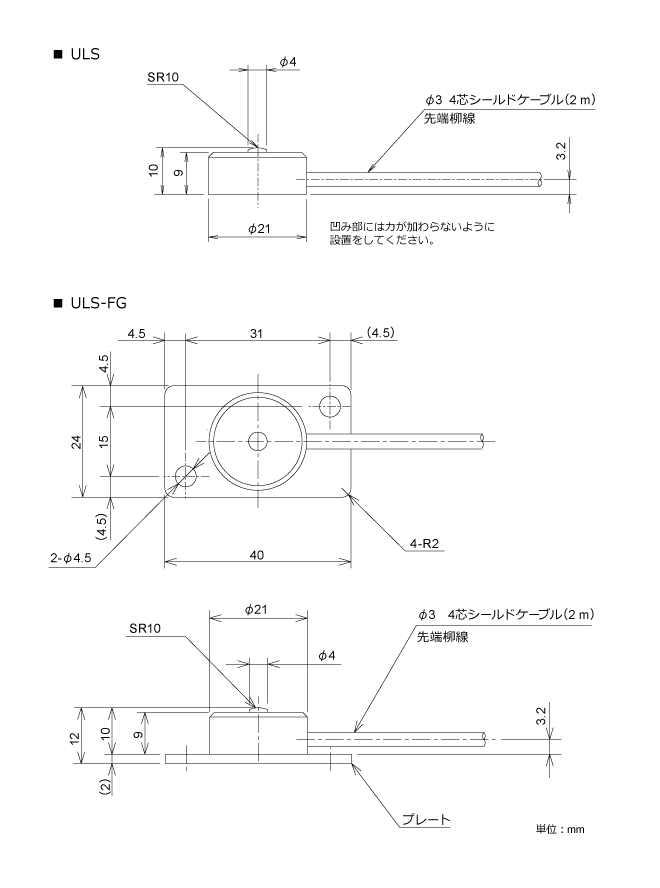

外形寸法
