製品概要

小型・薄形で既存設備への取付が容易なUNBFシリーズ。
ボックス部分が無くなりコンパクトで配線も容易になりました。

  • 容量30 kN、50 kN、100 kN、200 kN、300 kN、500 kN
  • ステンレス製
  • 小型・薄形のため既存の設備への取付が容易

仕様

UNBF2-30KN, 50KN, 100KN

型式 UNBF2-30KN UNBF2-50KN UNBF2-100KN
定格容量 30 kN 50 kN 100 kN
定格出力 2 mV/V±0.5%
許容過負荷 150% R.C.
ゼロバランス ±10% R.O.
非直線性 0.35% R.O. 以下
ヒステリシス 0.35% R.O. 以下
繰返し性 0.20% R.O. 以下
補償温度範囲 －10 ～ ＋60℃
許容温度範囲 －20 ～ ＋70℃
零点の温度影響 0.1% R.O./10℃ 以下
出力の温度影響 0.1% R.O./10℃ 以下
入力端子間抵抗 約 400 Ω
出力端子間抵抗 約 350 Ω
推奨印加電圧 10 V
最大印加電圧 20 V
絶縁抵抗
(DC 50 V)		 1000 MΩ 以上
定格負荷での
たわみ		 0.130 mm 0.140 mm 0.160 mm
固有振動数 9 kHz 12 kHz 17 kHz
ケーブル φ8 4芯シールドロボットケーブル 3 m 先端柳線
カラーコード ＋EXC:赤, ＋SIG:白, −EXC:青, −SIG:黒, SHIELD:黄
ロードセル材質 ステンレス
重量 約 1.6 kg
RoHS指令 2011/65/EU (EU)2015/863



UNBF2-200KN, 300KN, 500KN

型式 UNBF2-200KN UNBF2-300KN UNBF2-500KN
定格容量 200 kN 300 kN 500 kN
定格出力 2 mV/V±0.5%
許容過負荷 150% R.C.
ゼロバランス ±10% R.O.
非直線性 0.35% R.O. 以下
ヒステリシス 0.35% R.O. 以下
繰返し性 0.20% R.O. 以下
補償温度範囲 －10 ～ ＋60℃
許容温度範囲 －20 ～ ＋70℃
零点の温度影響 0.1% R.O./10℃ 以下
出力の温度影響 0.1% R.O./10℃ 以下
入力端子間抵抗 約 400 Ω
出力端子間抵抗 約 350 Ω
推奨印加電圧 10 V
最大印加電圧 20 V
絶縁抵抗
(DC 50 V)		 1000 MΩ 以上
定格負荷での
たわみ		 0.200 mm 0.250 mm 0.350 mm
固有振動数 9.4 kHz 8.9 kHz 6.2 kHz
ケーブル φ8 4芯シールドロボットケーブル 3 m 先端柳線
カラーコード ＋EXC:赤, ＋SIG:白, −EXC:青, −SIG:黒, SHIELD:黄
ロードセル材質 ステンレス
重量 約 3.9 kg 約 6.3 kg 約 11 kg
RoHS指令 2011/65/EU (EU)2015/863

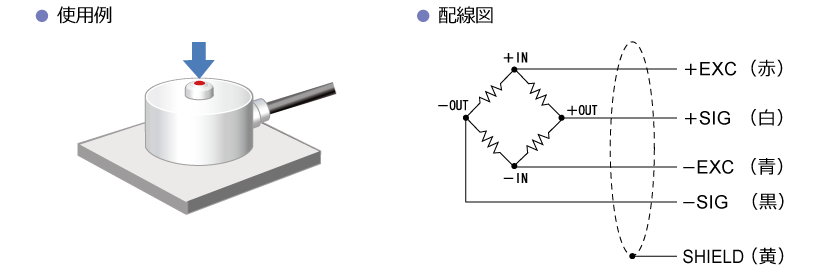

使用例・配線図

使用例・配線図

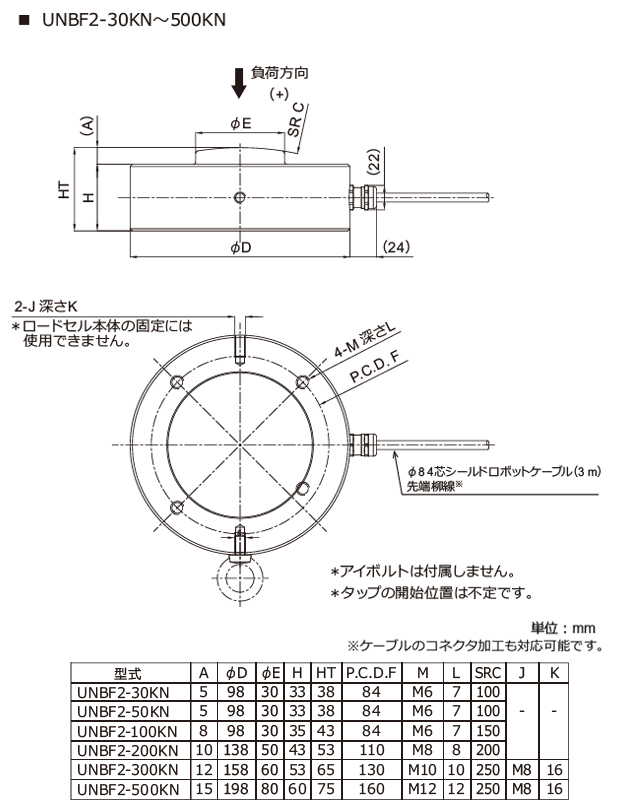

外形寸法

外形寸法
