製品概要

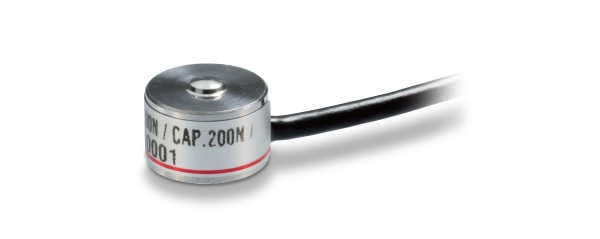

直径7mm、高さ5mmのステンレス製超小型圧縮型ロードセルです。

● 容量200N、500N
● ステンレス製
● 直径7mm、高さ5mmの超小型圧縮ロードセル


仕様

型式 UNCDW-200N, UNCDW-500N
定格容量 200, 500 N
定格出力 0.5以上 mV/V
許容過負荷 120 %R.C.
最大許容過負荷 150 %R.C.
ゼロバランス ±20 %R.O.
非直線性 1.0 %R.O.
ヒステリシス 1.0 %R.O.
繰返し性 1.0 %R.O.
補償温度範囲 +5~+50
許容温度範囲 -10~+80
零点の温度影響 0.5 %R.O./10℃
出力の温度影響 0.5 %R.O./10℃
入力端子間抵抗 約350 Ω
出力端子間抵抗 約350 Ω
推奨印加電圧 2.5 V
最大印加電圧 5 V
絶縁抵抗(DC50V) 1000以上
ケーブル φ1.6 4芯シールドケーブル 0.5m 先端柳線
ケーブル配線色 +EXC:赤
+SIG:緑
-EXC:白
-SIG:青
SHIELD
ロードセル材質 ステンレス
定格負荷でのたわみ 0.01 mm
固有振動数 200N:116
500N:115
kHz
重量 2 g

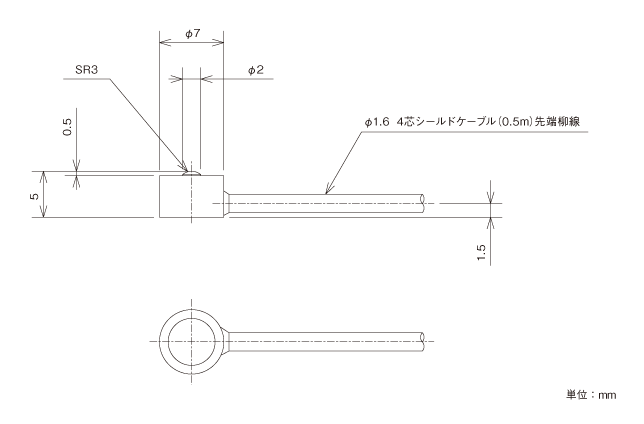

外形寸法



ダウンロード

製品カタログ(PDF)
UNCDWカタログ(14 MB)
取扱説明書(PDF)
UNCDWマニュアル_1.01(395 KB)
2D
外観図
DXF
(ZIP)
UNCDW外観図_DXF(10 KB)
PDF
UNCDW外観図_PDF(70 KB)
3D
外観図
STEP
(ZIP)
UNCDW外観図_STEP(9 KB)
