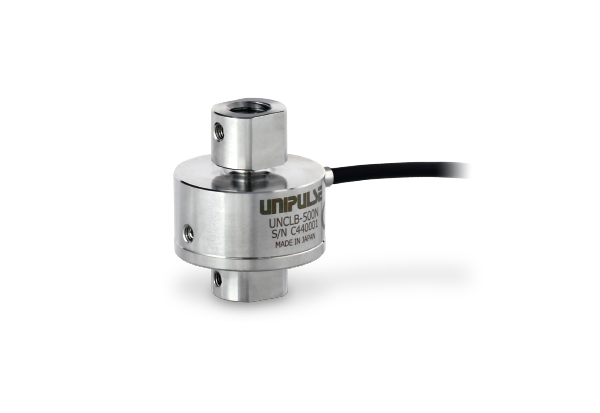

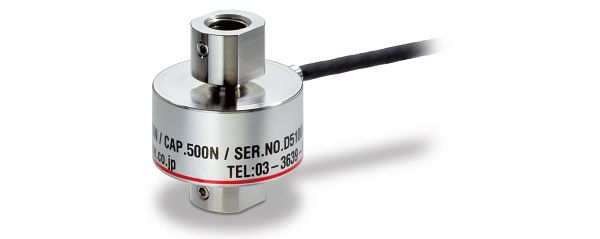

製品概要
小型・軽量タイプの引張圧縮両用のロードセルです。
- 容量500 N、1 kN、2 kN、5 kN
- ステンレス製
- 小型・軽量で使いやすい引張圧縮両用のロードセル
仕様
| 型式 | UNCLB-500N | UNCLB-1KN | UNCLB-2KN | UNCLB-5KN |
|---|---|---|---|---|
| 定格容量 | 500 N | 1 kN | 2 kN | 5 kN |
| 定格出力 | 約 0.5 mV/V | 約 1 mV/V | 約 1.5 mV/V | 約 2 mV/V |
| 許容過負荷 | 120% R.C. | 150% R.C. | ||
| ゼロバランス | ±10% R.O. | |||
| 非直線性 | 0.5% R.O. 以下 | 0.15% R.O. 以下 | ||
| ヒステリシス | 0.5% R.O. 以下 | 0.15% R.O. 以下 | ||
| 繰返し性 | 0.3% R.O. 以下 | 0.1% R.O. 以下 | ||
| 補償温度範囲 | －10 ～ ＋60℃ | |||
| 許容温度範囲 | －20 ～ ＋70℃ | |||
| 零点の温度影響 | 0.5% R.O./10℃ 以下 | |||
| 出力の温度影響 | 0.5% R.O./10℃ 以下 | |||
| 入力端子間抵抗 | 約 350 Ω | |||
| 出力端子間抵抗 | 約 350 Ω | |||
| 推奨印加電圧 | 2.5 V | 10 V | ||
| 最大印加電圧 | 6 V | 15 V | ||
| 絶縁抵抗(DC50V) | 1000 MΩ 以上 | |||
| ケーブル | φ3 4芯シールドケーブル 3 m 先端柳線 |
φ6 4芯シールドケーブル 5 m 先端柳線 |
||
| ケーブル配線色 | ＋EXC：赤 ＋SIG：白 －EXC：青 －SIG：黒 SHIELD：シールド線（500 N、1 kN、2 kN） 黄（5 kN） |
|||
| ロードセル材質 | ステンレス | |||
| 定格負荷でのたわみ | 500N：0.01 mm 1KN：0.02 mm 2KN：0.03 mm 5KN：0.06 mm |
|||
| 固有振動数 | 500N：16 kHz 1KN：16 kHz 2KN：19 kHz 5KN：10 kHz |
|||
| 重量 | 500N：85 g 1KN：85 g 2KN：85 g 5KN：500 g |
|||
| RoHS指令 | 2011/65/EU (EU)2015/863 (UNCLB-500N,1KN,2KN のみ対応) |
― | ||
高温・低温対応については営業までお問い合わせください。(UNCLB-500N,1KN,2KN のみ対応)

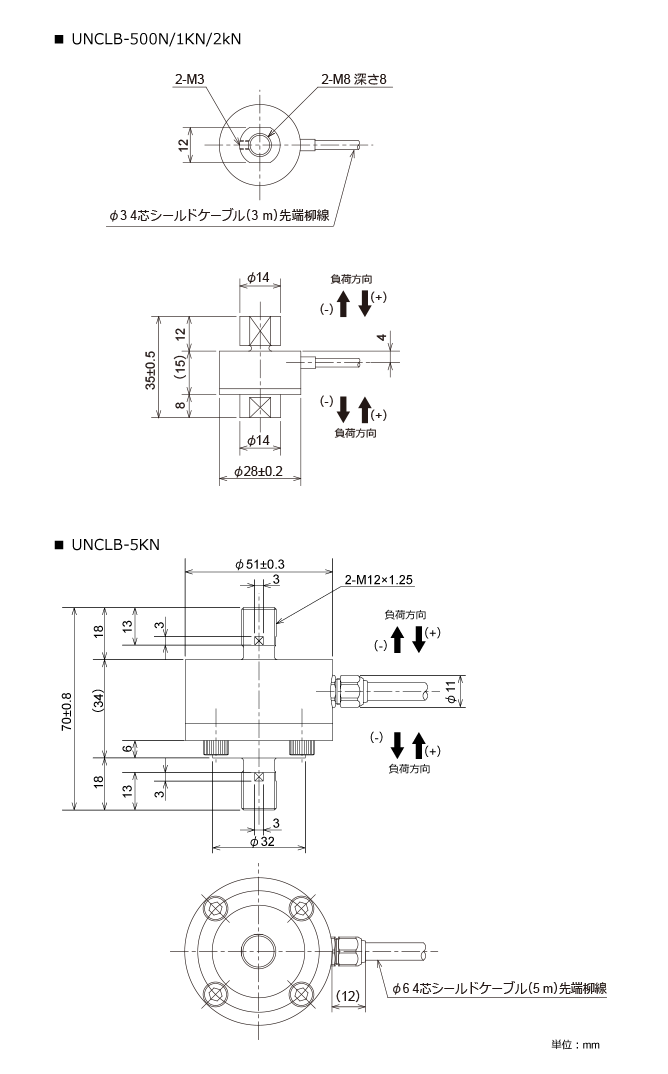

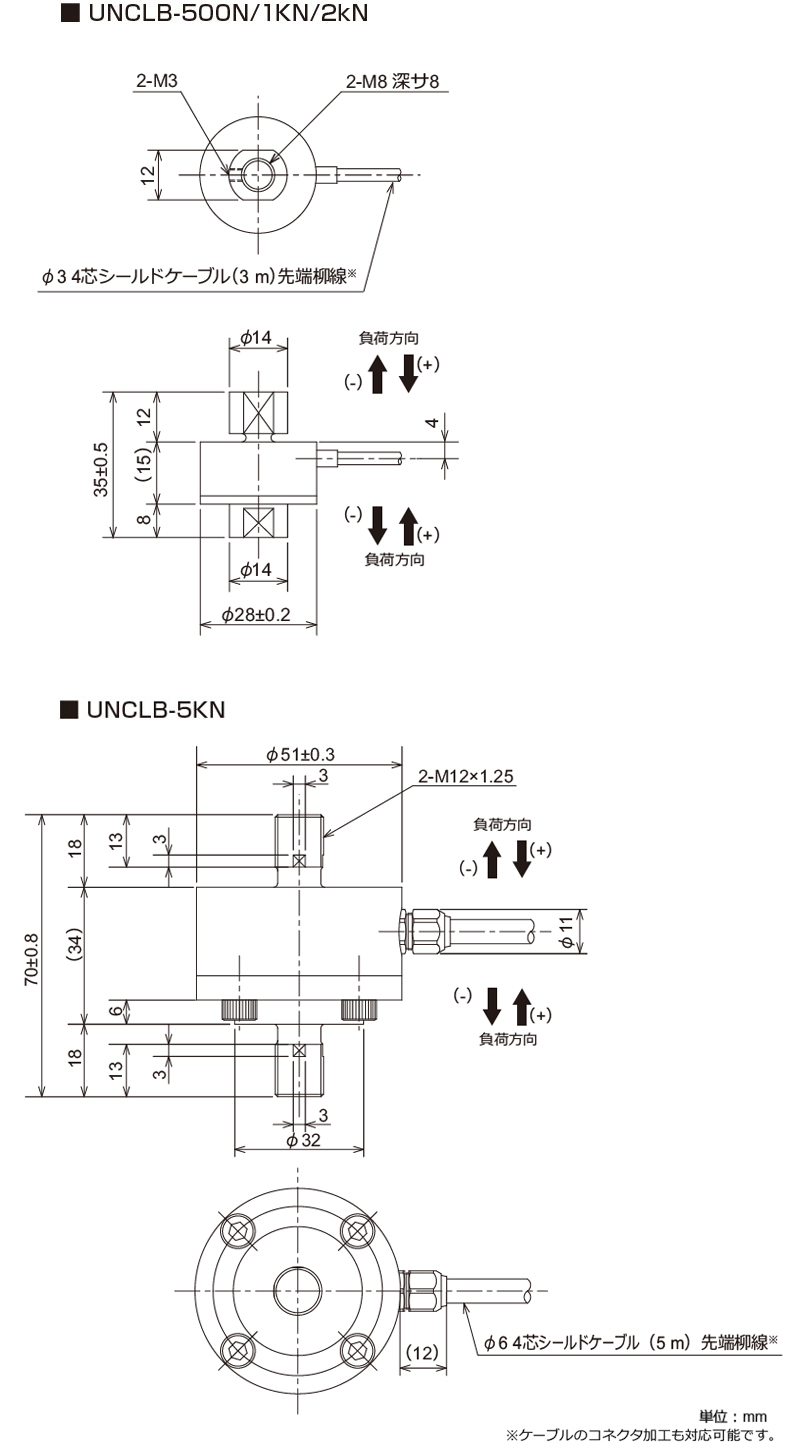

外形寸法
ダウンロード
|
製品カタログ（PDF）
|
UNCLBカタログ(287 KB) | 日 | 英 | |
|---|---|---|---|---|
|
取扱説明書（PDF）
|
UNCLBマニュアル(2 MB) | 日 |
2D
外観図 |
DXF
（ZIP） |
| UNCLB 500N/1KN/2KN外観図_DXF(20 KB) | 日 | |||
| UNCLB 5KN外観図_DXF(23 KB) | 日 |
PDF
|
||
| UNCLB 500N/1KN/2KN外観図_PDF(80 KB) | 日 | |||
| UNCLB 5KN外観図_PDF(81 KB) | 日 |
3D
外観図 |
STEP
（ZIP） |
|
| UNCLB 500N/1KN/2KN外観図_STEP(238 KB) | 日 | |||
| UNCLB 5KN外観図_STEP(194 KB) | 日 | |||
|
サポートツール
|
||||
|
ソフトウェア
|
||||
- 取扱説明書、製品外観図、サポートツール、ソフトウェアについては、ユーザー登録のうえ、ダウンロードしてください。
- PDF形式のファイル閲覧には、adobe社のAcrobat Readerをインストールする必要があります。
