製品概要

  • 容量10 kN、20 kN
  • ステンレス製

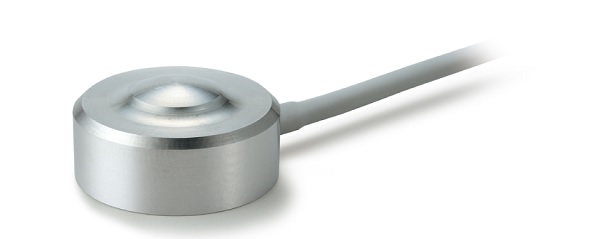

  • 直径21 mm、高さ10 mmの小型圧縮ロードセル





仕様

型式 UNMR-10KN UNMR-20KN
定格容量 10 kN 20 kN
定格出力 1 mV/V±30%
許容過負荷 120% R.C.
ゼロバランス ±10% R.O.
非直線性 1% R.O. 2% R.O.
ヒステリシス 1% R.O. 2% R.O.
繰返し性 1% R.O.
補償温度範囲 0 ~ +50℃
許容温度範囲 -10 ~ +60℃
零点の温度影響 0.5% R.O./10℃
出力の温度影響 0.5% R.O./10℃
入力端子間抵抗 約 350 Ω
出力端子間抵抗 約 350 Ω
推奨印加電圧 2.5 V
最大印加電圧 6 V
絶縁抵抗(DC50V) 1000 MΩ 以上
ケーブル φ2.8 4芯シールドケーブル 2 m 先端柳線
ケーブル配線色 +EXC:赤
+SIG:白
-EXC:青
-SIG:黒
SHIELD
ロードセル材質 ステンレス
定格負荷でのたわみ 0.07 mm
固有振動数 50 kHz
重量 25 g

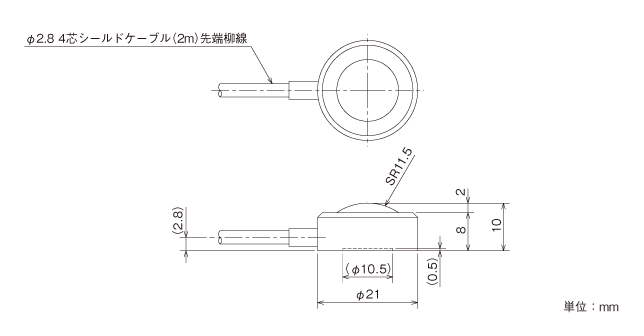

外形寸法
