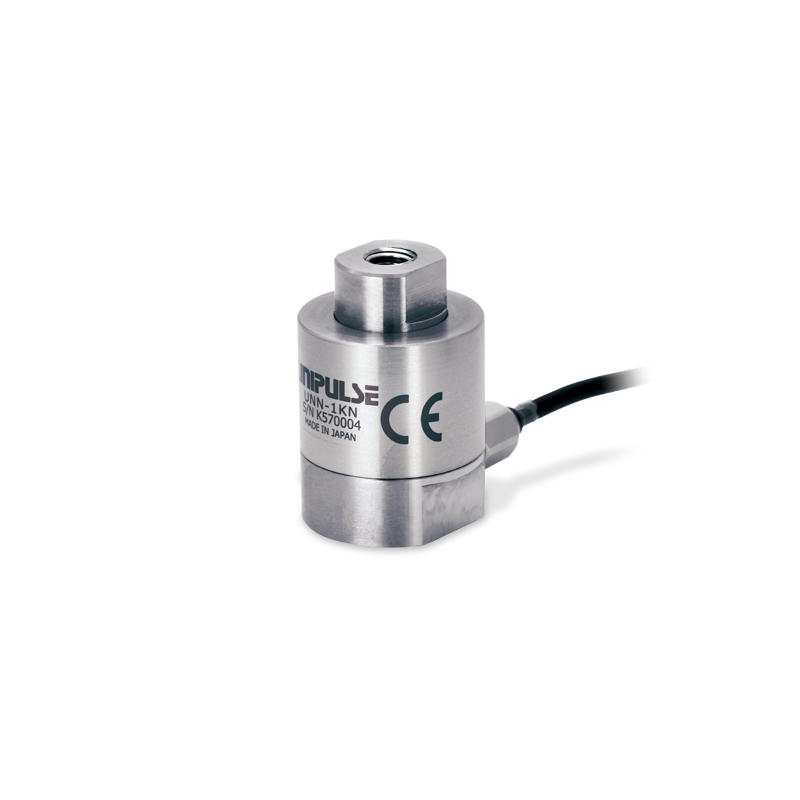

製品概要
取付けが簡単な両端めねじタイプ
● 容量 1 kN、2 kN、5 kN、10 kN(20 kN順次販売予定)
● 引張・圧縮両方の測定ができる
● 高さが30 ~ 38.5 mmと短く、設備への組込みがしやすい
● 横向きでも治具の自重の影響がなく、正確な測定ができる
● ガイドフリーでプレス機を構築できるなど、設備の部品点数を減らせる
仕様
| 型式 | UNN-1KN | UNN-2KN | UNN-5KN | UNN-10KN | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 定格容量 | 1 kN | 2 kN | 5 kN | 10 kN | ||||||
| 定格出力 | 約 1.0 mV/V | |||||||||
| 許容過負荷 | 300% R.C. | |||||||||
| ゼロバランス | ±10% R.O. | |||||||||
| 非直線性 | 0.2% R.O. 以下 | |||||||||
| ヒステリシス | 0.2% R.O. 以下 | |||||||||
| 繰返し性 | 0.1% R.O. 以下 | |||||||||
| 補償温度範囲 | -10 ~ +60℃ | |||||||||
| 許容温度範囲 | -20 ~ +70℃ | |||||||||
| 零点の温度影響 | 0.5% R.O. / 10℃ 以下 | |||||||||
| 出力の温度影響 | 0.5% R.O. / 10℃ 以下 | |||||||||
| 入力端子間抵抗 | 約 1000 Ω | |||||||||
| 出力端子間抵抗 | 約 1000 Ω | |||||||||
| 推奨印加電圧 | 5 V | |||||||||
| 最大印加電圧 | 7.5 V | |||||||||
| 絶縁抵抗(DC 50 V) | 1000 MΩ 以上 | |||||||||
| 定格負荷での たわみ |
0.025 mm | |||||||||
| 固有振動数 | 20 kHz | |||||||||
| ケーブル | φ2.5 6芯シールドロボットケーブル 3 m 先端柳線 |
φ4 6芯シールド ロボットケーブル 3 m 先端柳線 |
||||||||
| カラーコード | +EXC:赤, +S:黄, −S:橙, −EXC:黒 +SIG:緑, −SIG:白, SHIELD:青 |
|||||||||
| ロードセル材質 | ステンレス | |||||||||
| 重量 | 約 50 g | 約 100 g | ||||||||
| 保護等級 | IP67 相当 | |||||||||
| RoHS指令 | 2011/65/EU (EU)2015/863 | |||||||||
配線図

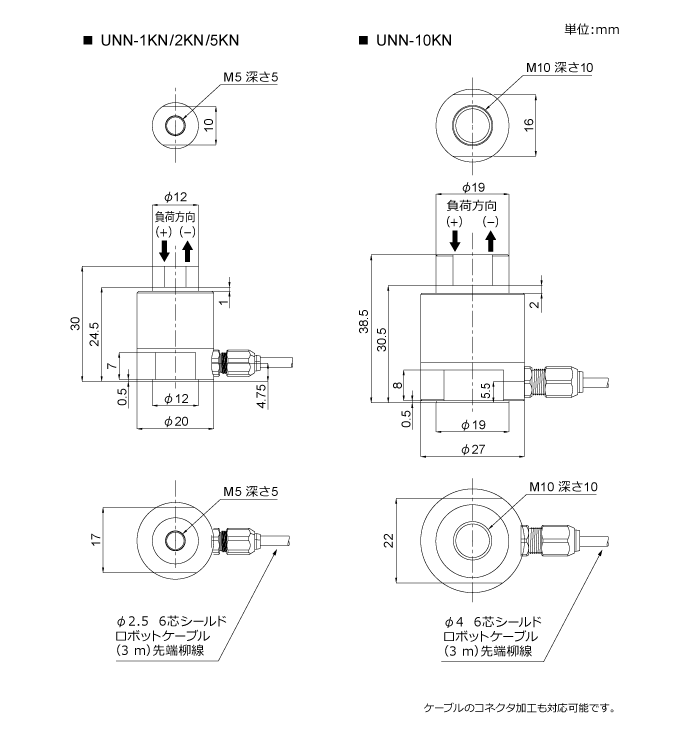

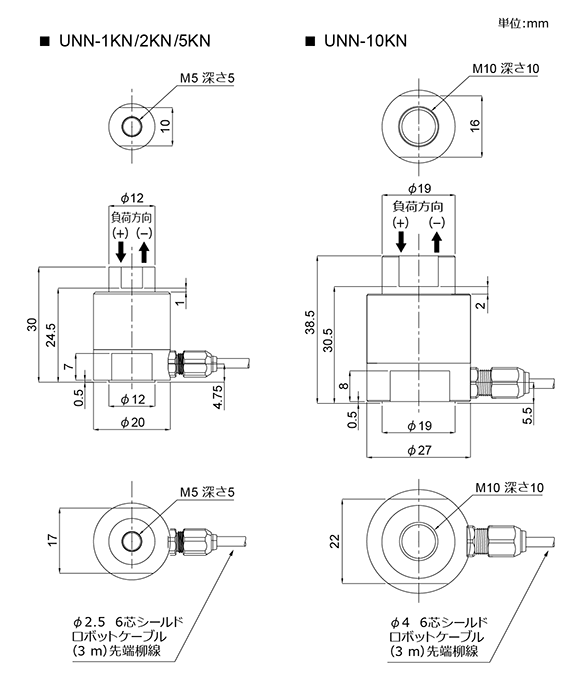

外形寸法
